Riva Aquarama Special 1:7

[christo]

Po kilkunastu miesiącach poświęconych na gromadzenie materiałów, narzędzi, przeglądaniu forów modelarskich i przygotowaniu kącika modelarskiego w domu zabrałem się do dłubania.
Jako modelarski nowicjusz "w temacie drewna" liczę się z porażkami, ale - jak to mówią - kto nie ryzykuje, ten w więźniu nie siedzi

Tematem relacji jest budowa redukcyjnego modelu pływającego RC kultowej (jak sądzę) motorówki Riva Aquarama Special z 1976 roku, w technologii drewnianej - sklejka, listewki, wykończenie mahoniowe, wg planów znalezionych w sieci. W dużej mierze wzoruję się na dokonaniach czeskiego modelarza Karolko z rcportal.sk

Dane modelu:
skala 1:7, długość = 1255 mm, szerokość = 350 mm, wysokość = 325 mm,
wyporność = 9,33 kg (wyliczona ze wzoru znalezionego w sieci: wyporność oryginału/skala do pot. 3)
napęd: dwie śruby trójłopatowe Raboesch (L, R) o średnicy 50 mm i skoku 51,2 mm, max. 10 000 obr/min., wały napędowe, stery: Raboesch.
Napęd na razie pozostaje wielką niewiadomą.

Początkowa część relacji będzie w czasie nierzeczywistym, bo nad modelem pracuję od kilku miesięcy i szkielet mam w zasadzie gotowy.

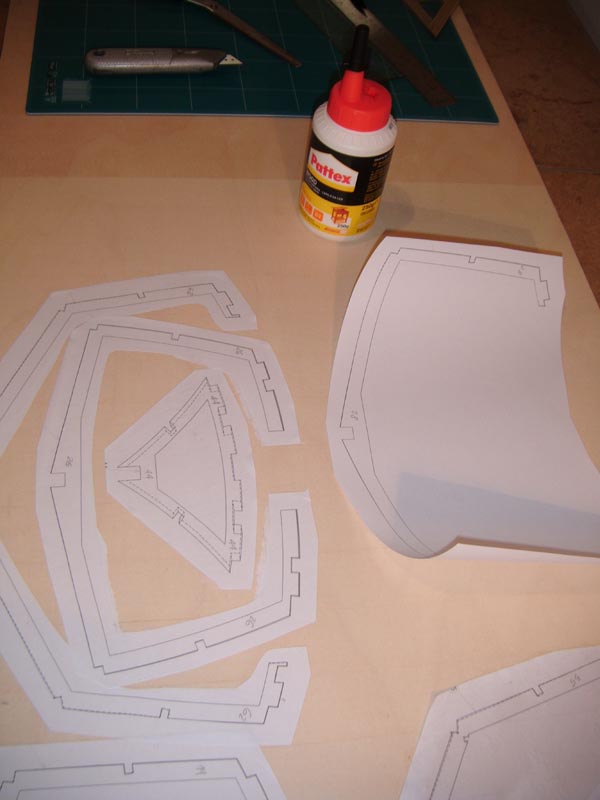

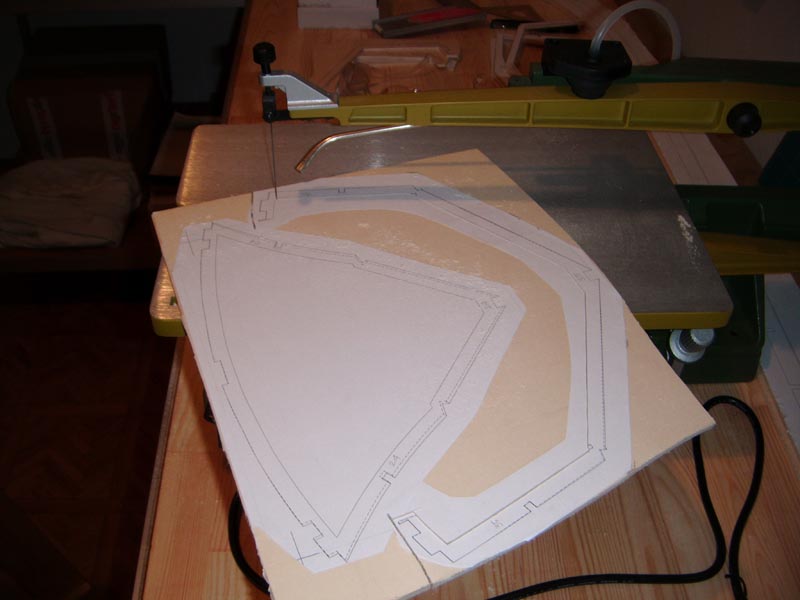

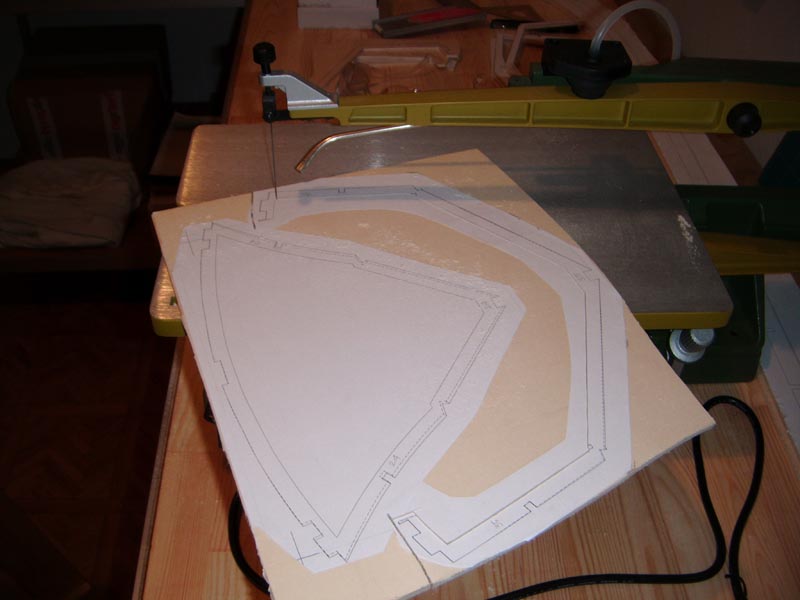

Sklejka na wręgi gr. 5 mm, liściasta

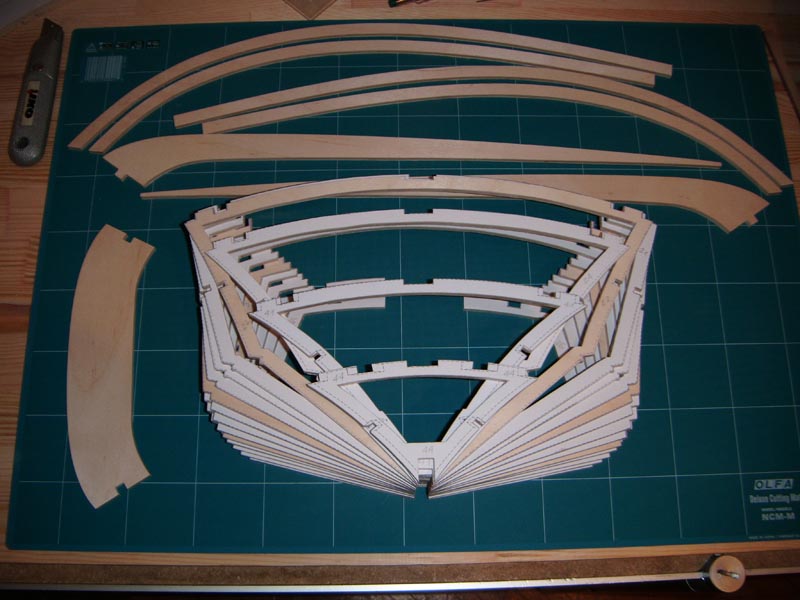

Wszystkie sklejkowe elementy szkieletu wycięte

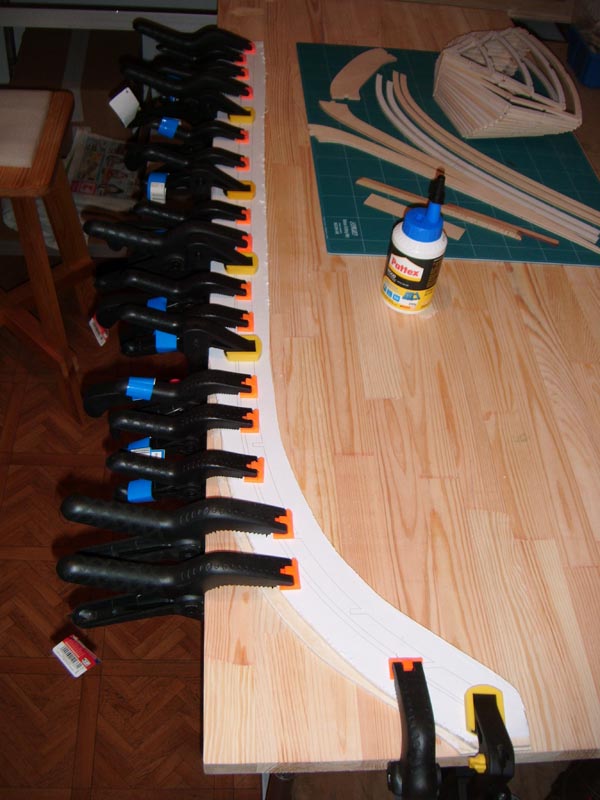

Kil skleiłem z dwóch warstw sklejki 5 mm

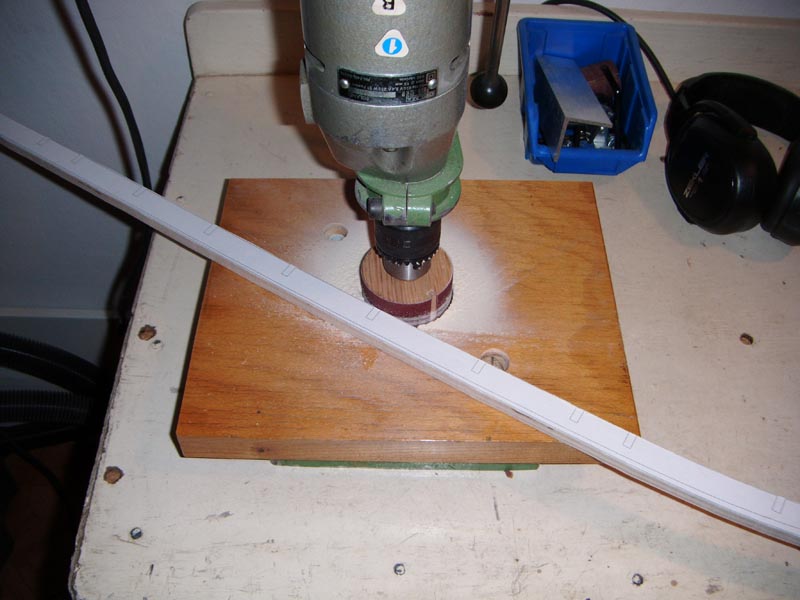

Doszlifowanie kilu

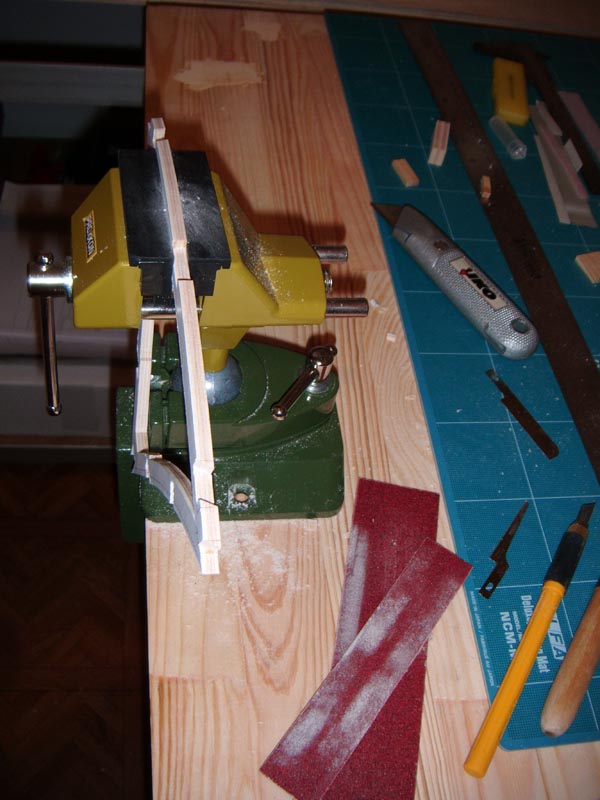

Profilowanie wręg

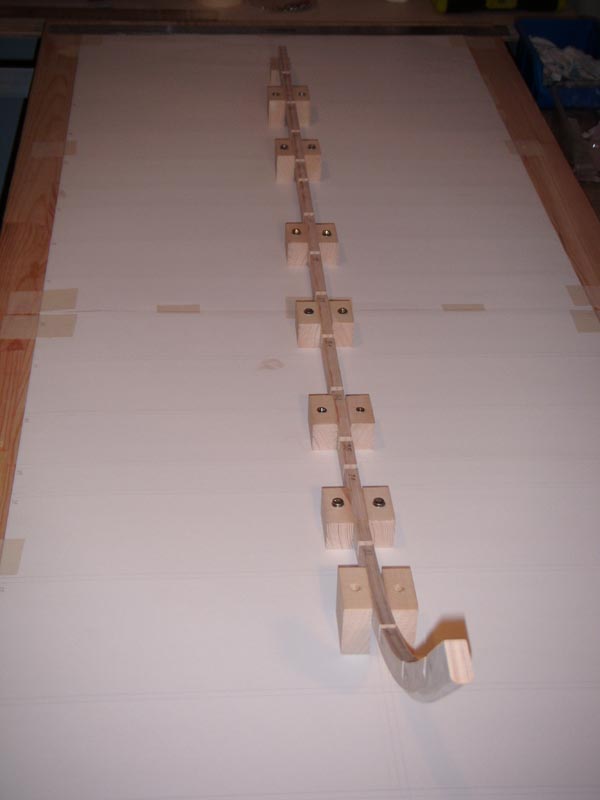

Podstawa stoczni to klejonka sosnowa 1500x600x28 mm

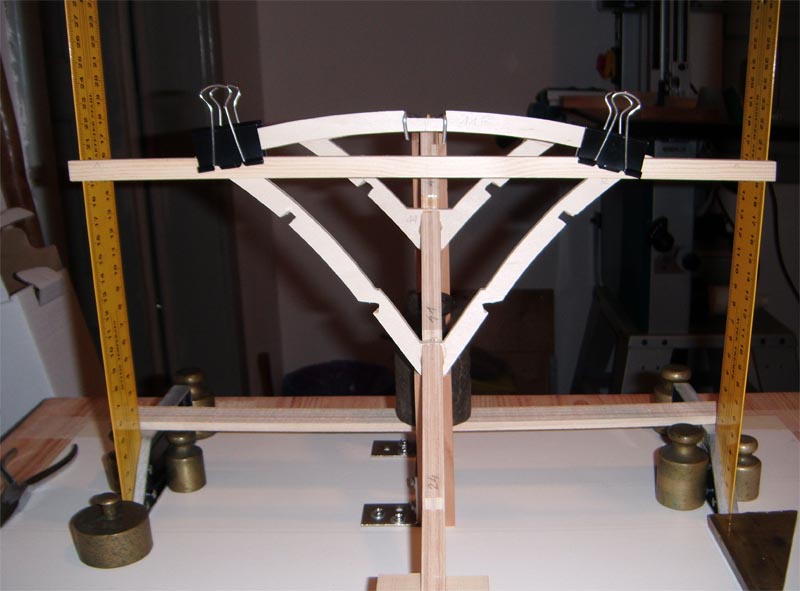

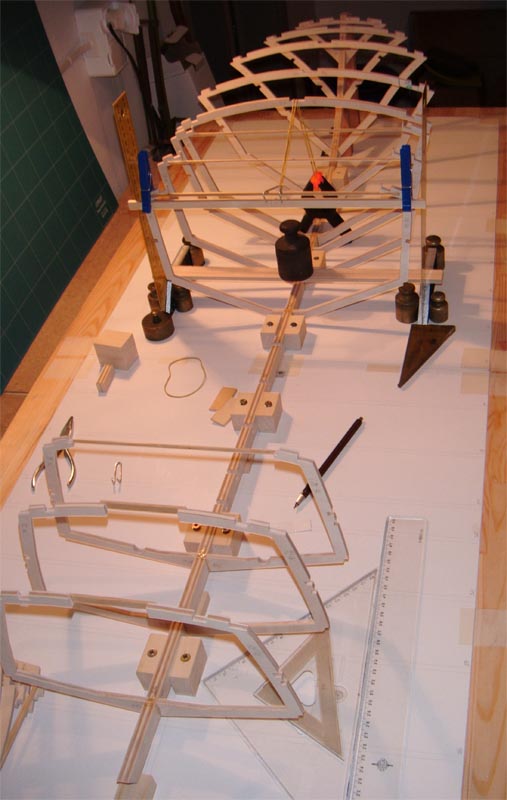

Klejenie wręg do kilu. Najpoważniejszym przedsięwzięciem było znalezienie kątowników (made in PRC), które trzymają kąt prosty.

[rekmak]

Nie wiem jakie masz plany tej motorówki. Są plany niewłaściwe w których dechy przy rufie są za nisko i po wstawieniu modelu do wody są pod wodą. Z napędem będą kłopoty przy tej wielkości i z rozmieszczeniem. Może benzynka wyjdzie taniej.

[christo]

Nie wiem jakie masz plany tej motorówki. Są plany niewłaściwe w których dechy przy rufie są za nisko i po wstawieniu modelu do wody są pod wodą. Z napędem będą kłopoty przy tej wielkości i z rozmieszczeniem. Może benzynka wyjdzie taniej.

Plany mam takie same, jak te, wg których swój model zbudował i zwodował wspomniany na wstępie czeski modelarz, więc myślę, że są OK.
W kwestii napędu - silniki mają być dwa i kręcić śrubami przeciwbieżnie (L, R). Na razie rozważam opcję tańszą i droższą: szczotkowe "700" (ew. "600") albo bezszczotkowe outrunnery.

[myszor]

Poważne podejście do tematu .
Gratuluje i życzę powodzenia . Uda się na pewno .

A , i witam serdecznie w Naszym towarzystwie .

[christo]

Poważne podejście do tematu .
Gratuluje i życzę powodzenia . Uda się na pewno .

Dzięki za słowa otuchy. Staram się, jak mogę

[futaba]

Ta jednostka to miód na moje oczy. Sam jakiś czas temu uzbierałem trochę materiałów na tema tej Rivy, kupiłem plany modelu z rysunkami linii teoretycznych w cadzie z zamiarem budowy, która mam nadzieję kiedyś nastąpi. Śledziłem też budowę modelu ze strony którą podałeś. Mam trochę zdjęć zestawu Amati tej motorówki, więc jakby co to mogę udostępnić. Chętnie też pomogę w doborze napędu i sterowania, bo jakie takie doświadczenie w tym mam. A puki co, to zasiadam w pierwszym rzędzie i oglądam z zapartym tchem, może mnie też natchnie Powodzenia.

[christo]

Ta jednostka to miód na moje oczy. Sam jakiś czas temu uzbierałem trochę materiałów na tema tej Rivy, kupiłem plany modelu z rysunkami linii teoretycznych w cadzie z zamiarem budowy, która mam nadzieję kiedyś nastąpi. Śledziłem też budowę modelu ze strony którą podałeś. Mam trochę zdjęć zestawu Amati tej motorówki, więc jakby co to mogę udostępnić. Chętnie też pomogę w doborze napędu i sterowania, bo jakie takie doświadczenie w tym mam. A puki co, to zasiadam w pierwszym rzędzie i oglądam z zapartym tchem, może mnie też natchnie Powodzenia.

To prawda, Aquarama jest boska, a chyba najbardziej ta jedna jedyna z motorami Lamborghini.
Piękne dzięki za chęć pomocy - wkrótce przyjdzie pora na zakup i montaż napędów, elektroniki i pojawi się mnóstwo pytań, bo doświadcznie w tej dziedzinie mam zerowe.
Zdjęcia z Amati chętnie obejrzę, każda wskazówka jest na wagę złota.
Jeszcze raz dziękuję za wsparcie.

[christo]

Relacji ciąg dalszy…

Elementy wymagające pozycjonowania kleję Distalem zwykłym, pozostałe Distalem Rapid.

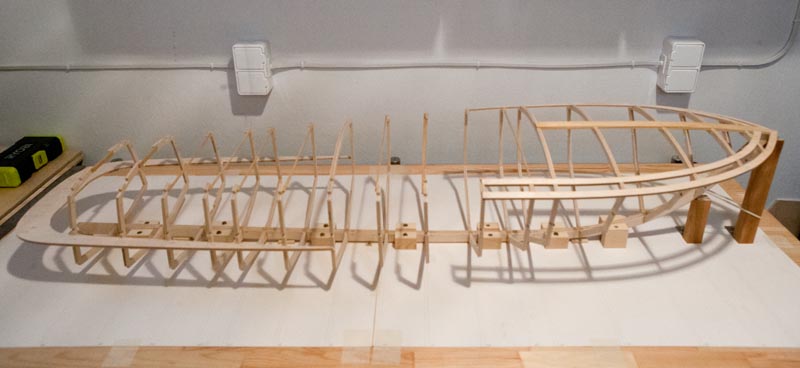

Niektóre wręgi są profilami otwartymi; dokleiłem w nich tymczasowe poprzeczki, żeby nie zmieniła się geometria podczas doklejania listewek szkieletu.

Wklejone prowadnice sterów, wałów i stewa rufowa.

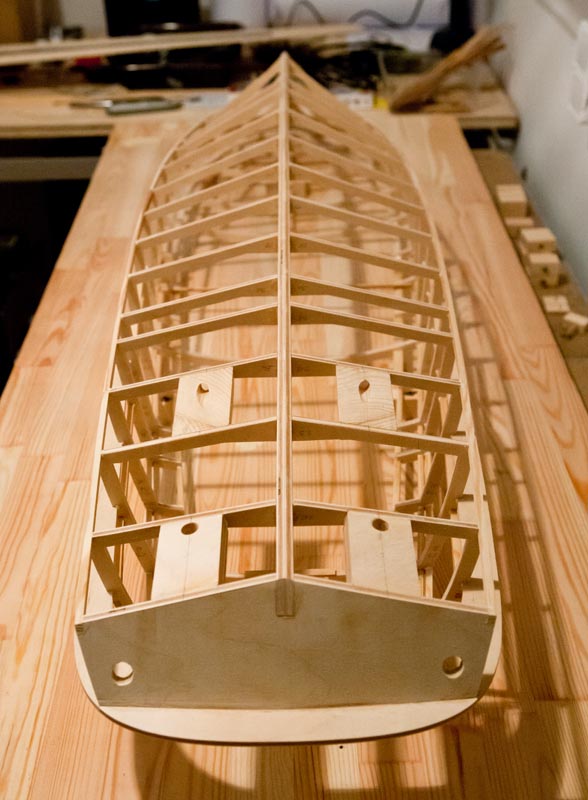

Szkielet w zasadzie gotowy.

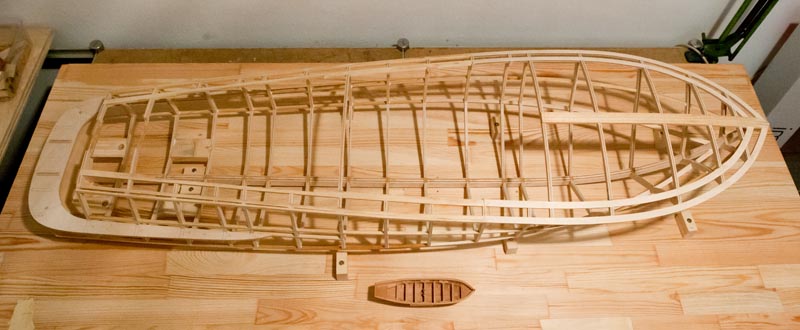

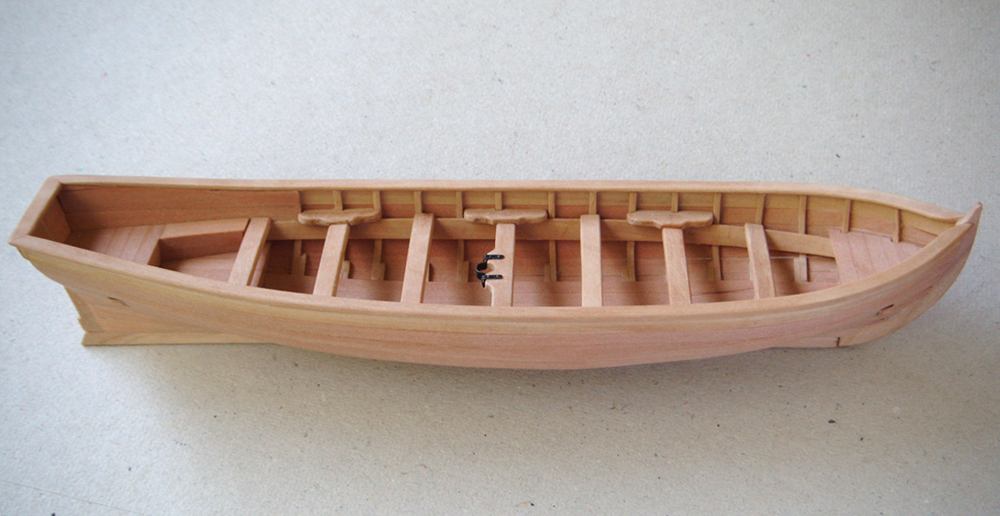

To cóś obok szkieletu Aquaramy, to najmniejsza z trzech szalup z fregaty Bonhomme Richard, zdłubana w międzyczasie, dlugość 15 cm, materiał: grusza.

[futaba]

Bajka, a na PW masz link do zdjęć.

[christo]

Bajka, a na PW masz link do zdjęć.

Wielkie dzięki!
