Ropewalk

[Romanov]

Witam
obecnie jestem na etapie projektowania ropewalka. Po wstępnych analizach i konsultacjach rezygnuję z wykonania na przekładniach zębatych. Zbyt hałaśliwe i dość szybka awaryjność przekładni skłoniły mnie do projektu opartego na przekładni paska zębatego. Cicha praca i niezawodność zdecydowały o wyborze.
Co prawda koszty tego urządzenia nie będą małe, koła zębate, łożyskowanie oraz napęd to dość spory wydatek.
Projekt ropa będzie klasyczny na 3 osie. Do tego dojdzie wózek z talerzykiem do skręcania liny który też będzie napędzany silnikiem elektrycznym.
Niebawem więcej szczegółów.

Pozdrawiam
Romanov

[Romanov]

Witam

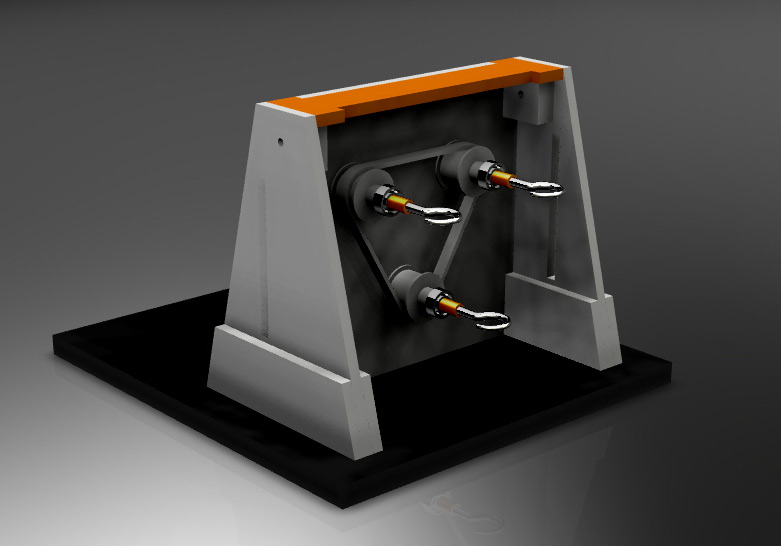

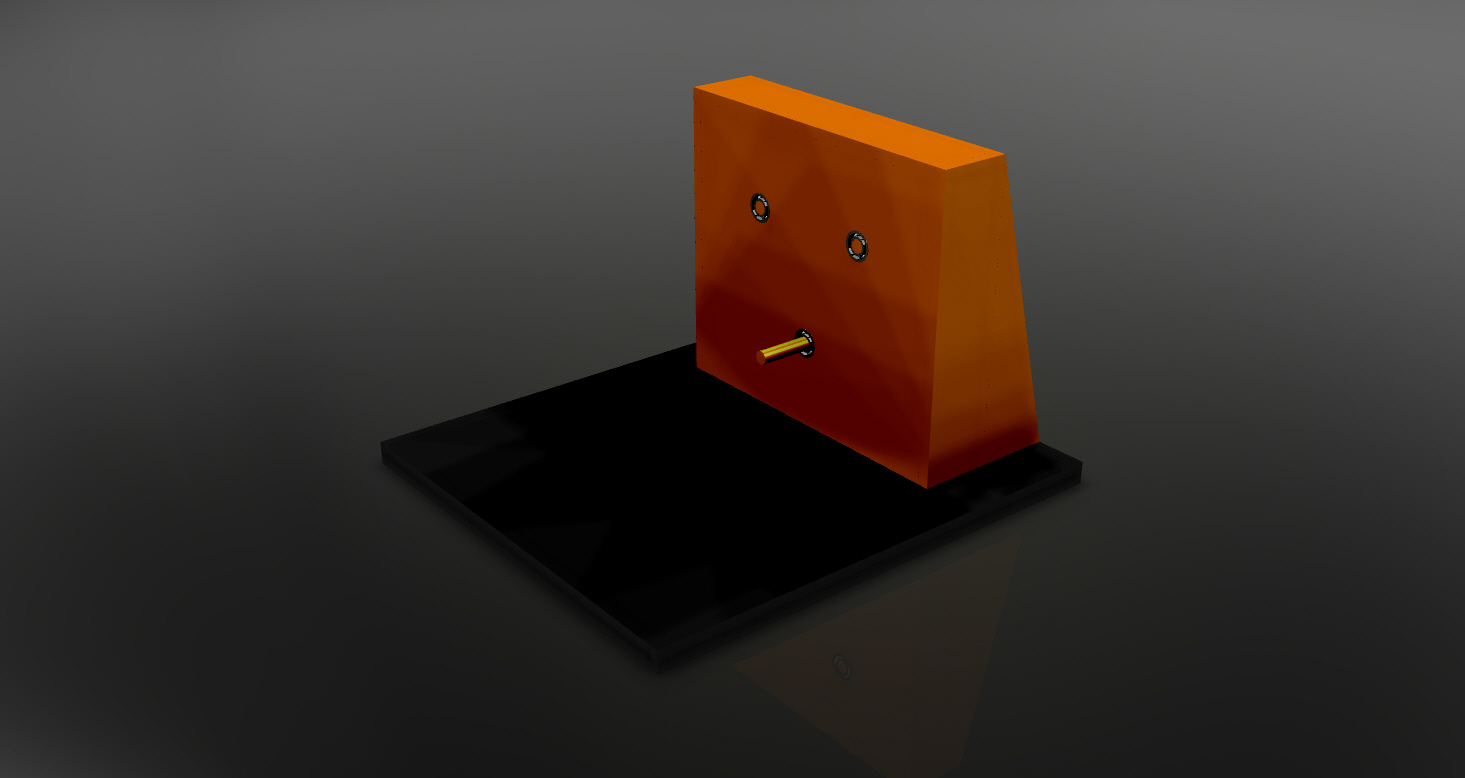

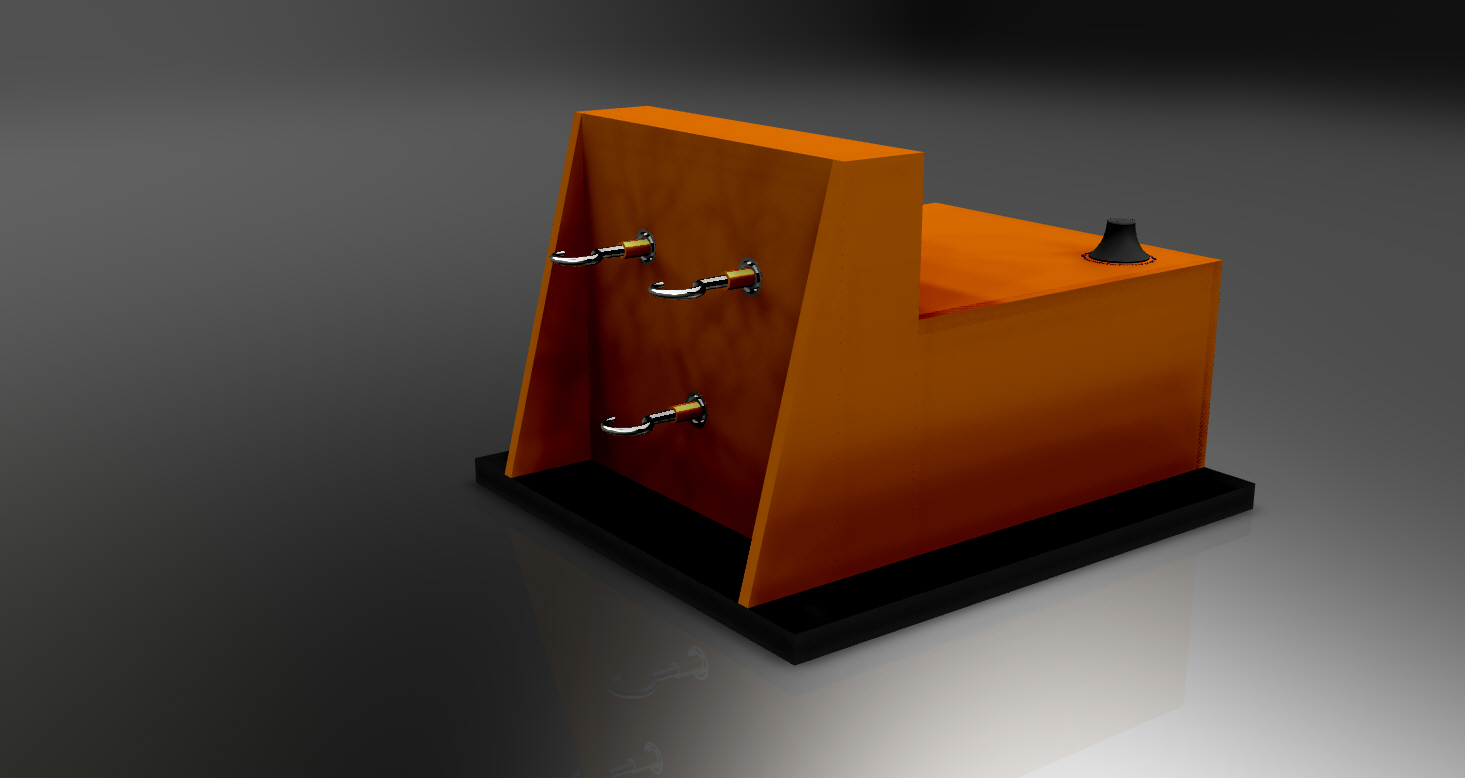

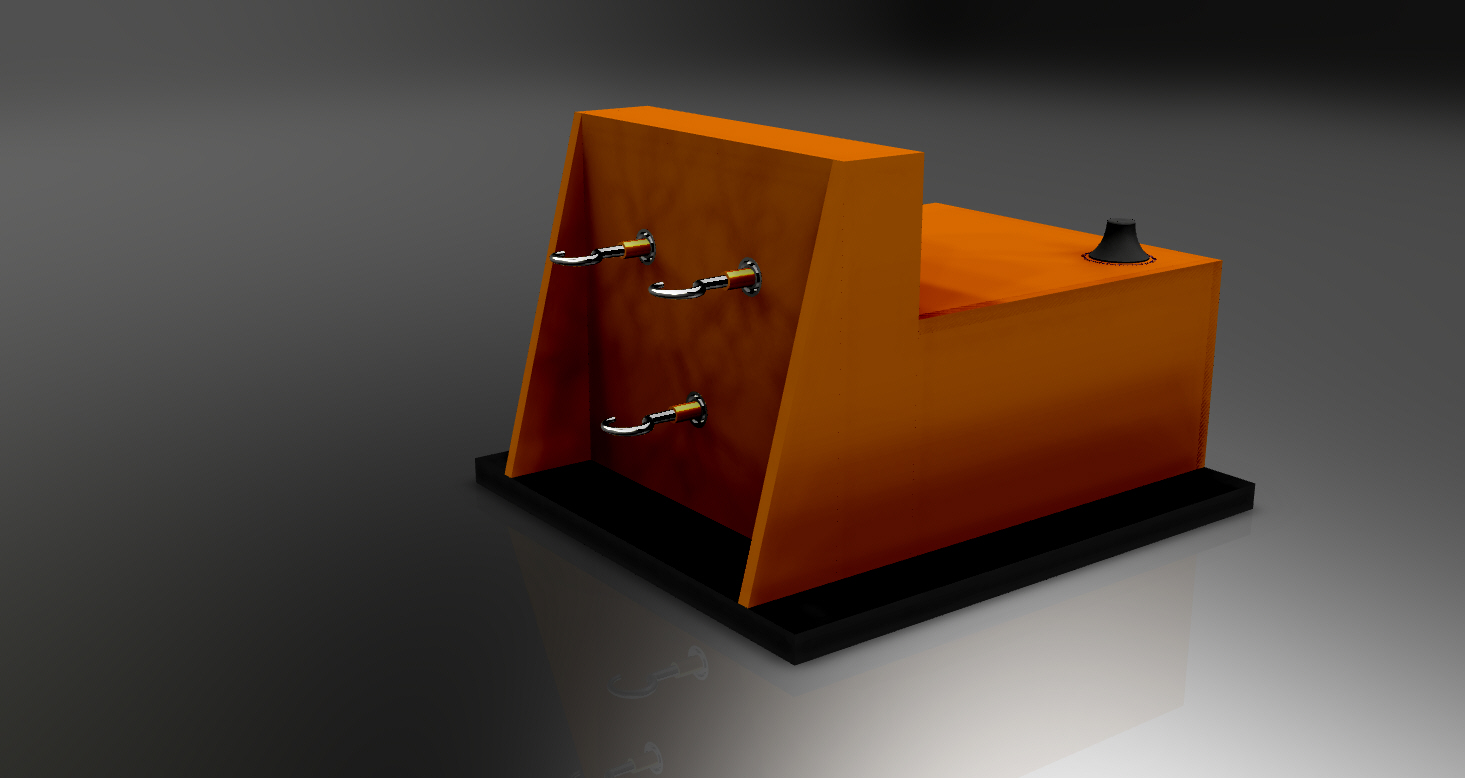

Wstępnie projekt będzie wyglądał tak jak na obrazkach.
Ropewalk będzie budowany w 3 wersjach:

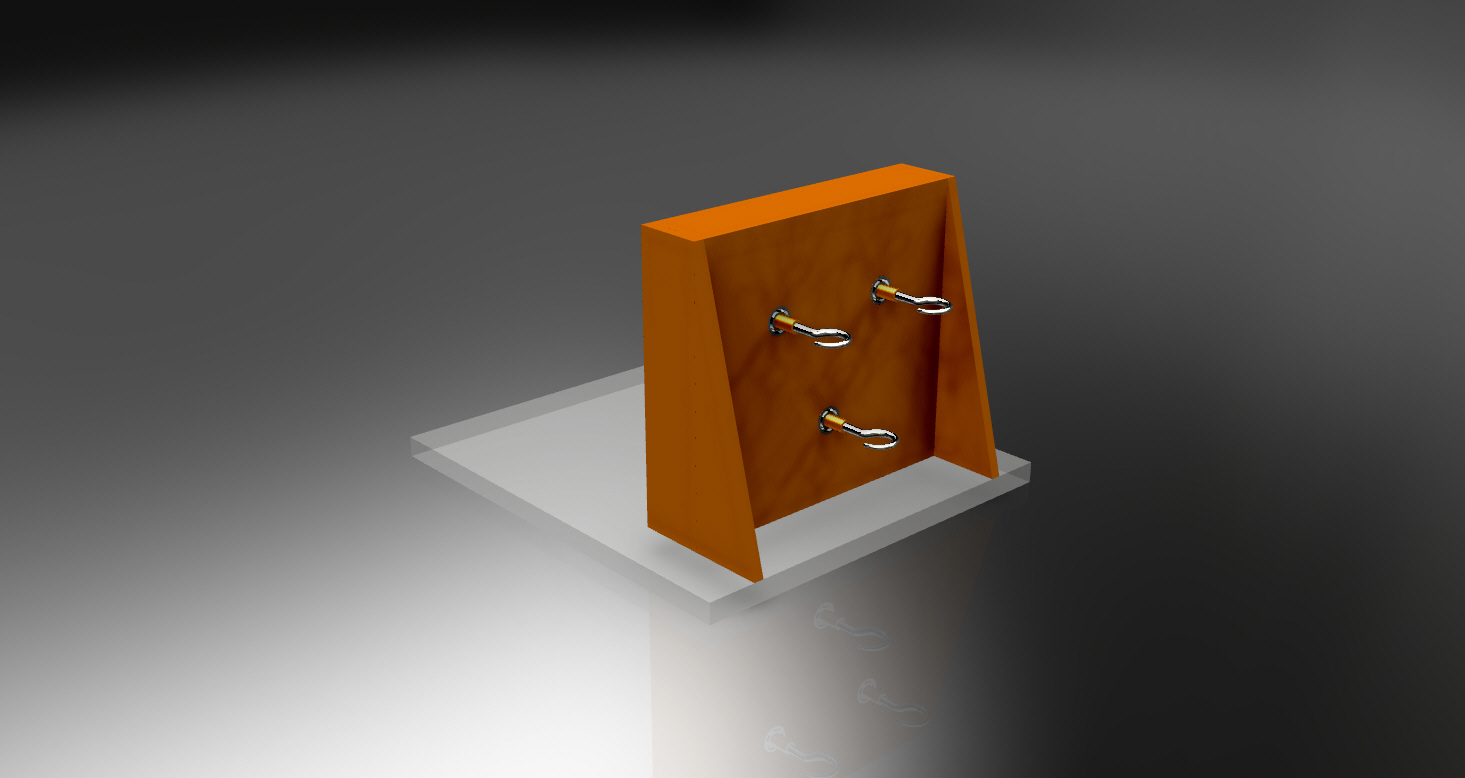

wersja LITE to będzie sam rope bez napędu elektrycznego tak jak na 2 pierwszych zdjęciach (możliwe wykorzystanie wiertarki do napędu )

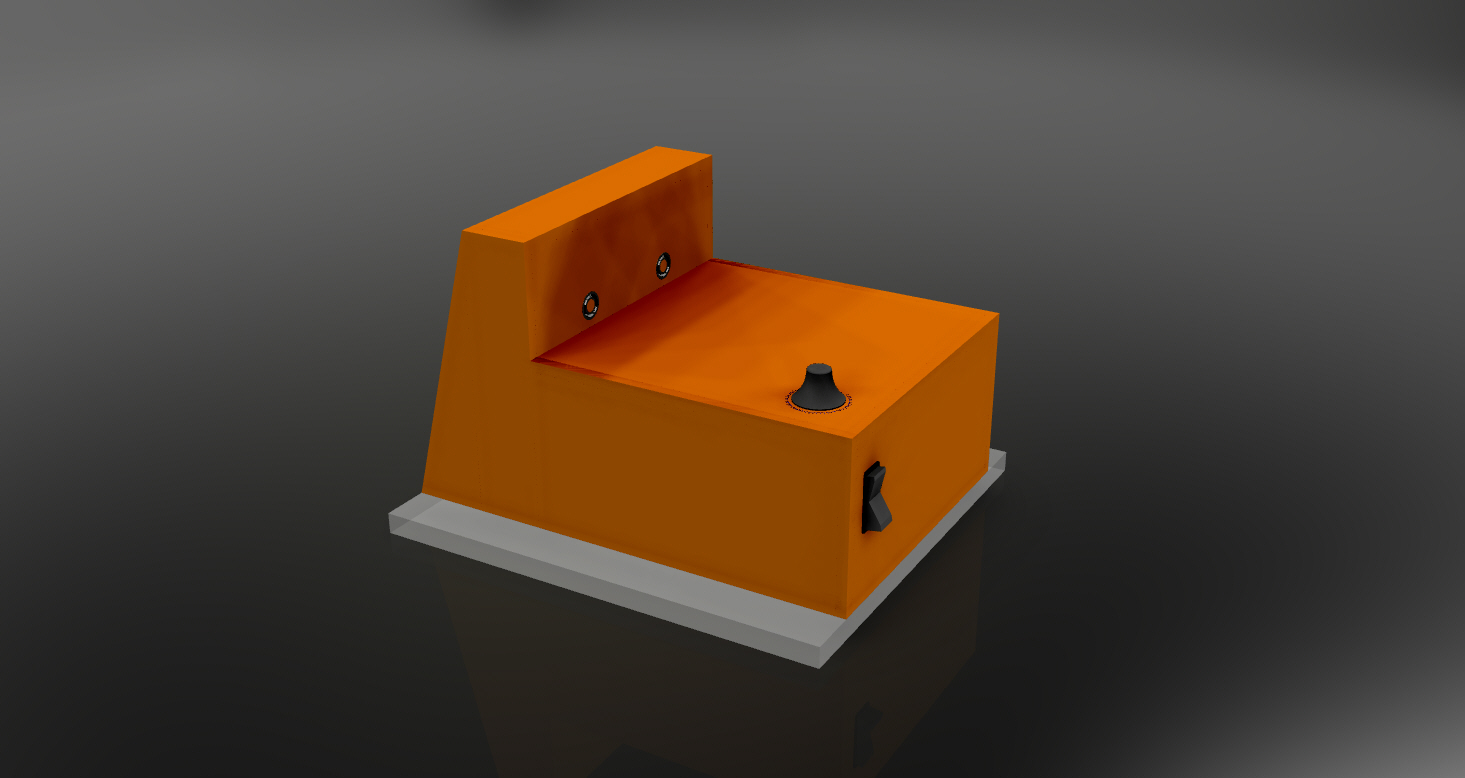

wersja STANDARD rope wyposażony w napęd elektryczny 12v oraz regulator obrotów kolejne 2 zdjęcia
wersja FULL rope będzie wyposażony dodatkowo w wózek który będzie posiadał własny napęd talerzyka.
Jestem obecnie na etapie projektowania wózka.

Pozdrawiam serdecznie

Romanov

[mirek]

No zapowiada się bardzo obiecująco !!

[Romanov]

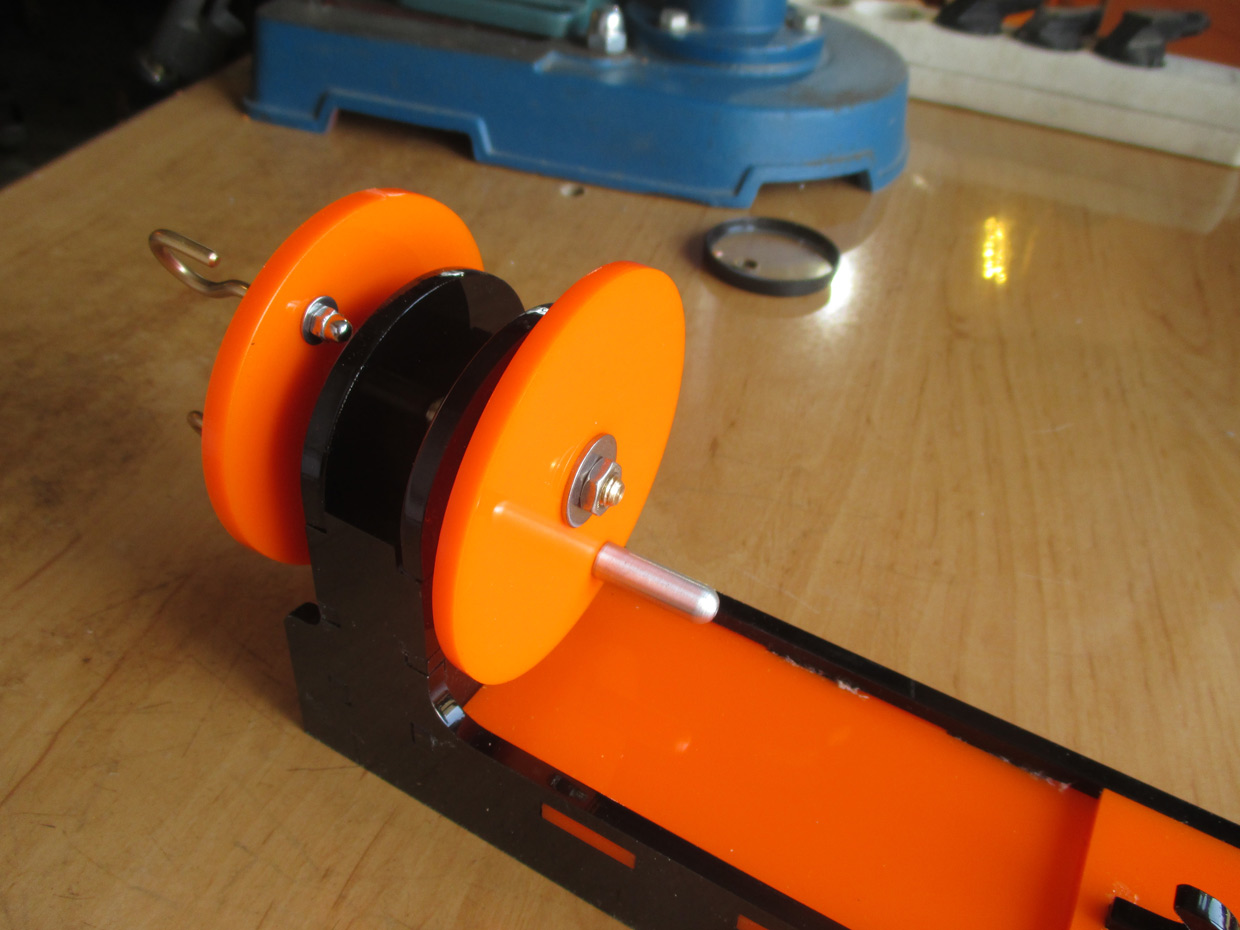

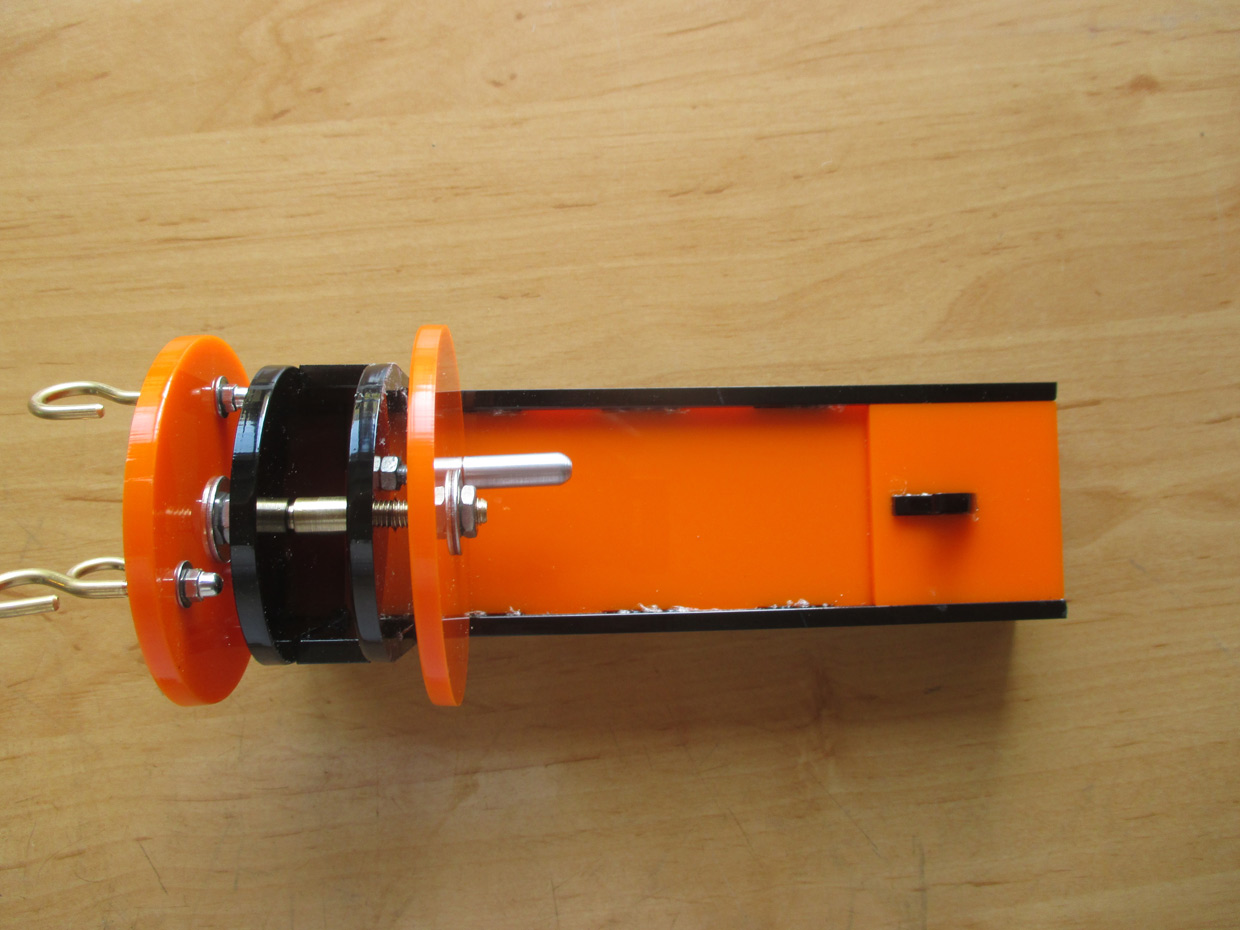

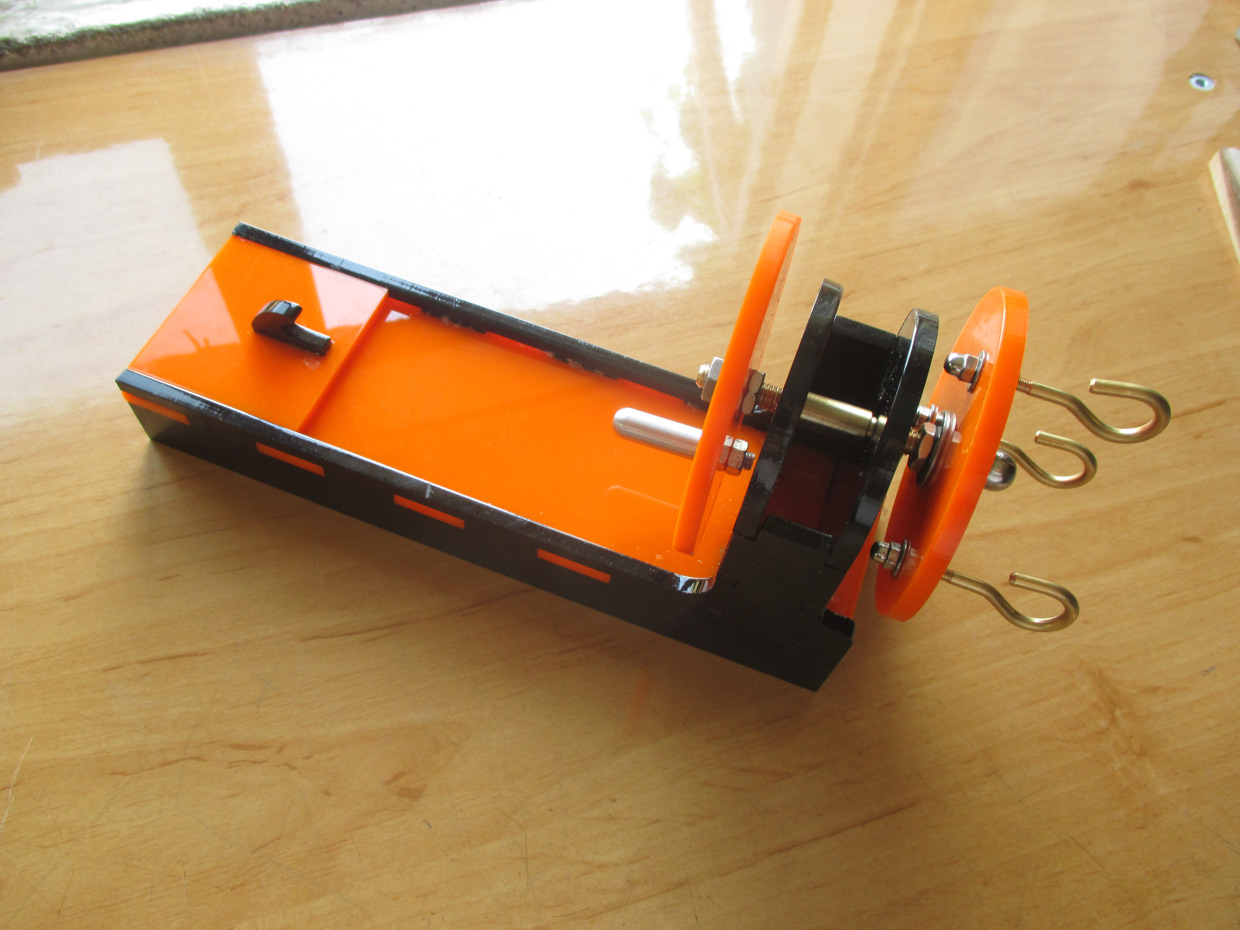

Tak na szybko

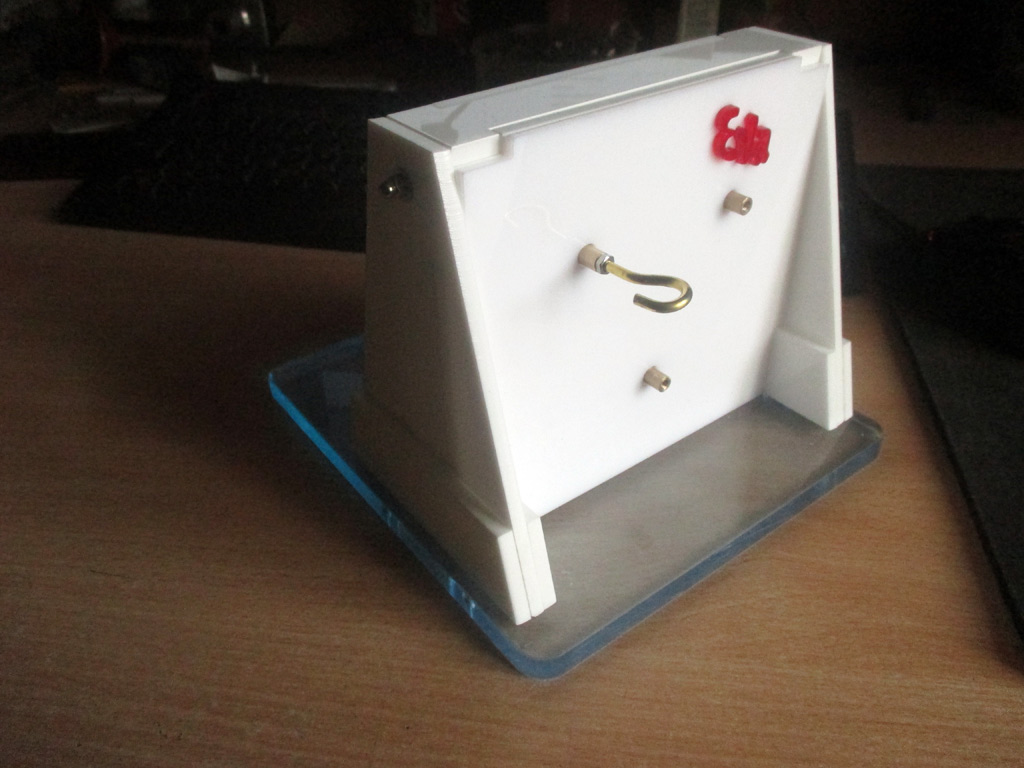

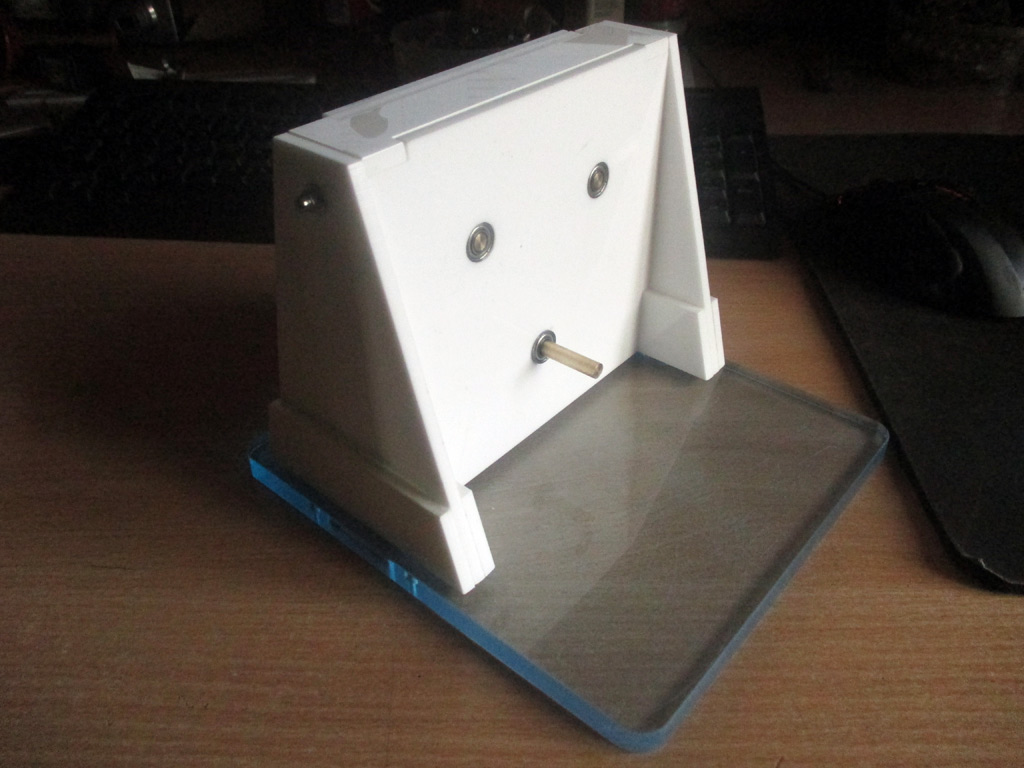

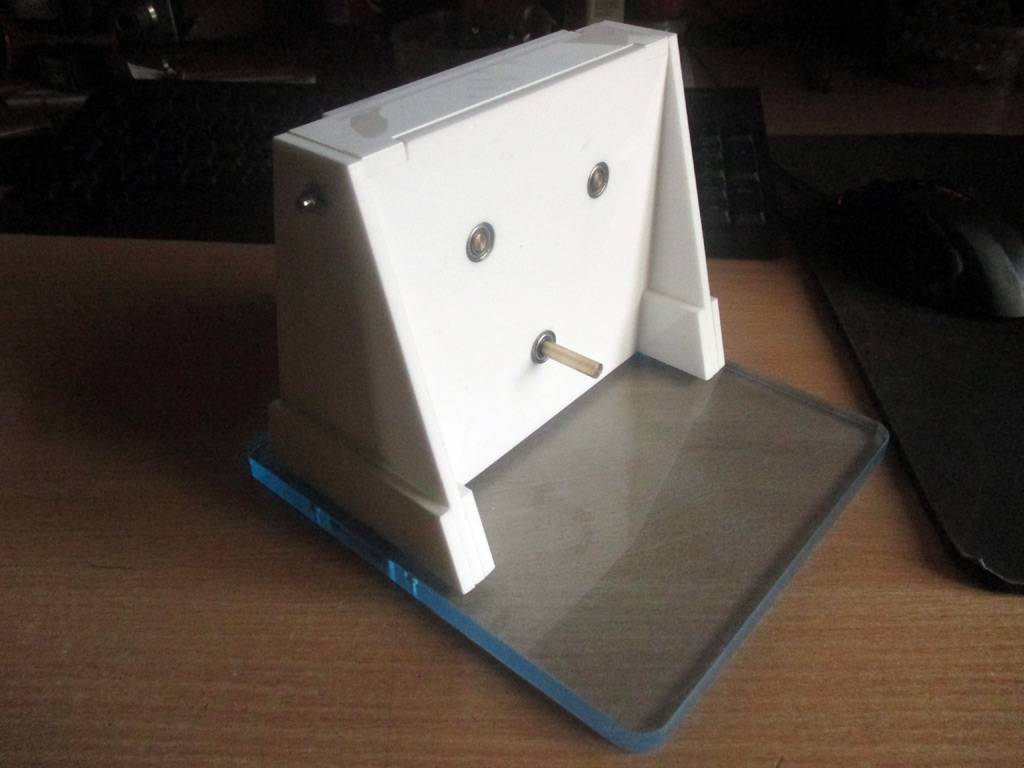

rope w wersji podstawowej prawie ukończony. Jedynie brakuje mi pomysłu na haczyki aby były wykonane w sposób powtarzalny. Napęd jest przenoszony za pomocą przekładni na pasku zębatym. Zaletą tego jest cicha praca i praktycznie bez awaryjność. osie są mocowane na łożyskach co na fotkach widać.
Rope jest przystosowany do zasilania za pomocą wiertarki lub wkrętarki. Jest to najprostsza m wersja
Pozdrawiam
Jutro bedą lepszej jakości fotki i mały filmik
Romanov

[ryszardb]

Haczyki są w marketach budowlanych w różnych wielkościach - gwintowane i z końcówką wkręta do kołków. Kupowałem metalowe niklowane i takie powlekane plastikiem do używania na zewnątrz.

[rychenko]

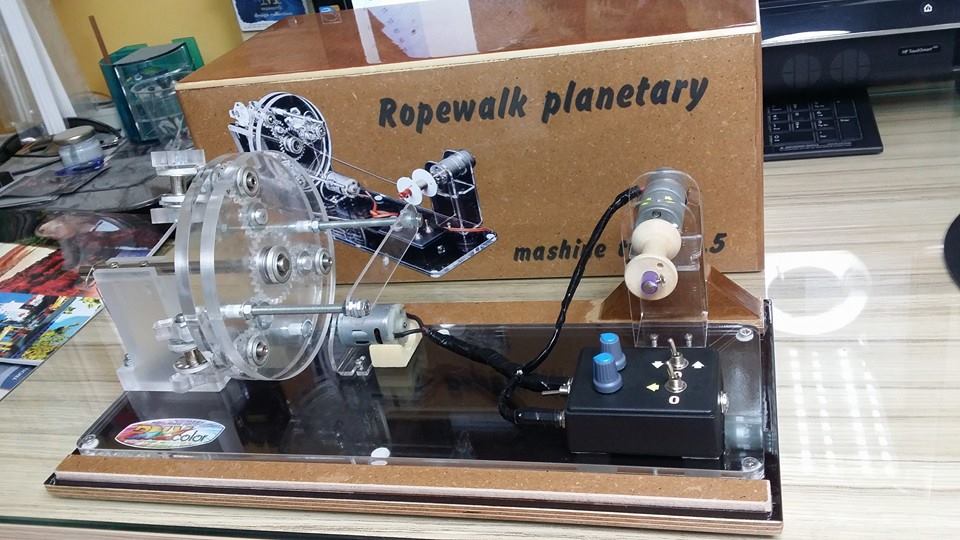

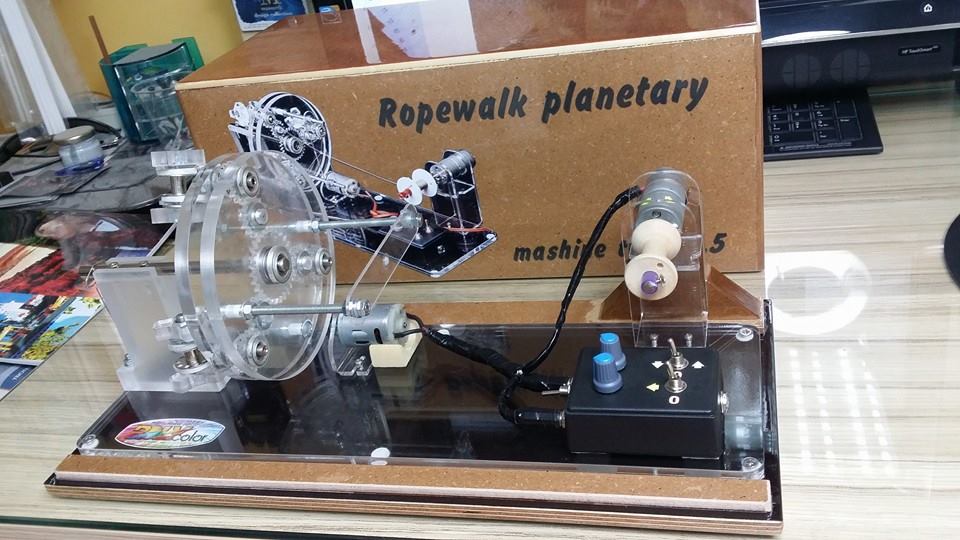

Na fejsie Roland Vlahović świetny modelarz notabene cos takiego prezentuje

[arthx]

260$
http://www.shipworkshop.com/pages/tools ... ry_25.html

[Romanov]

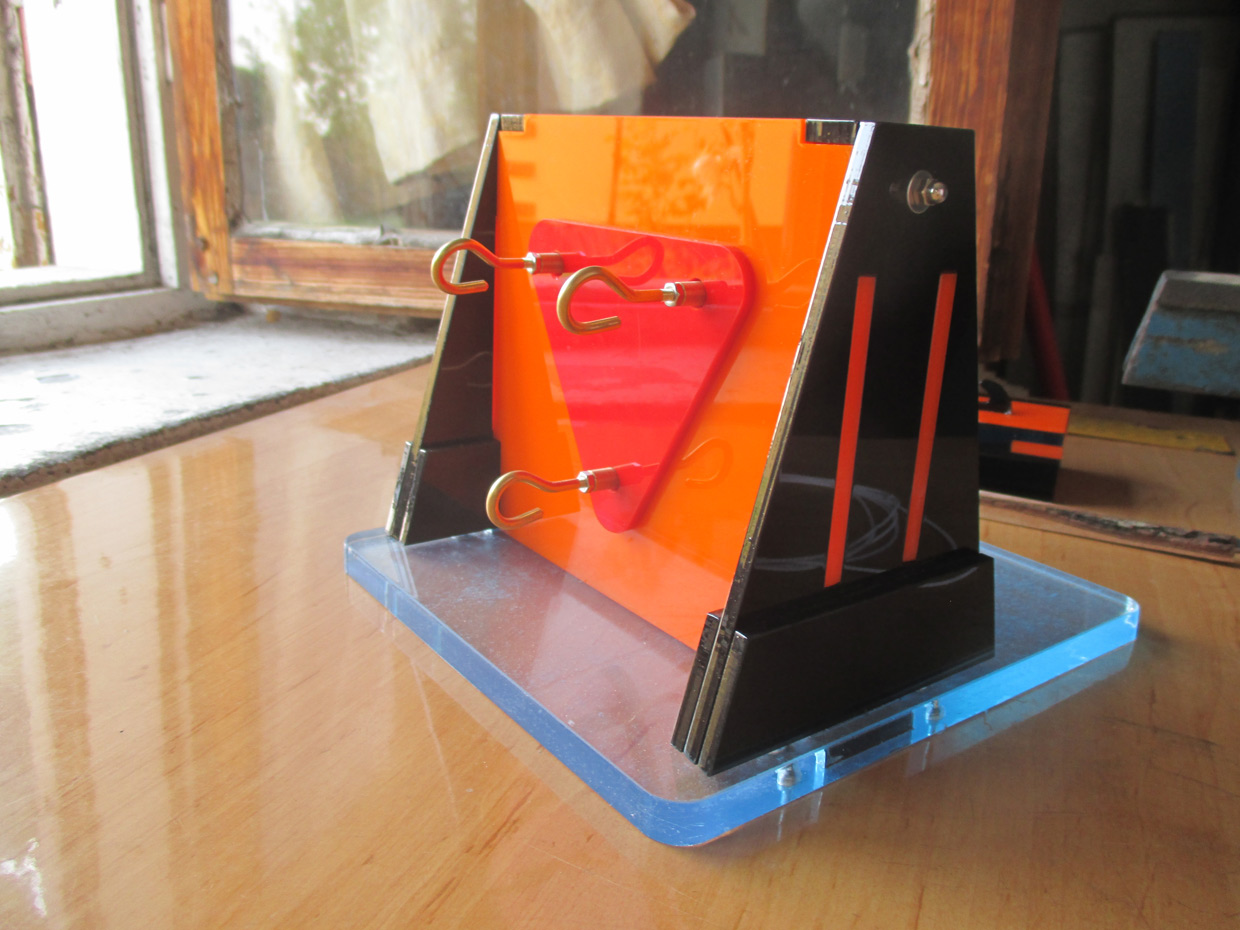

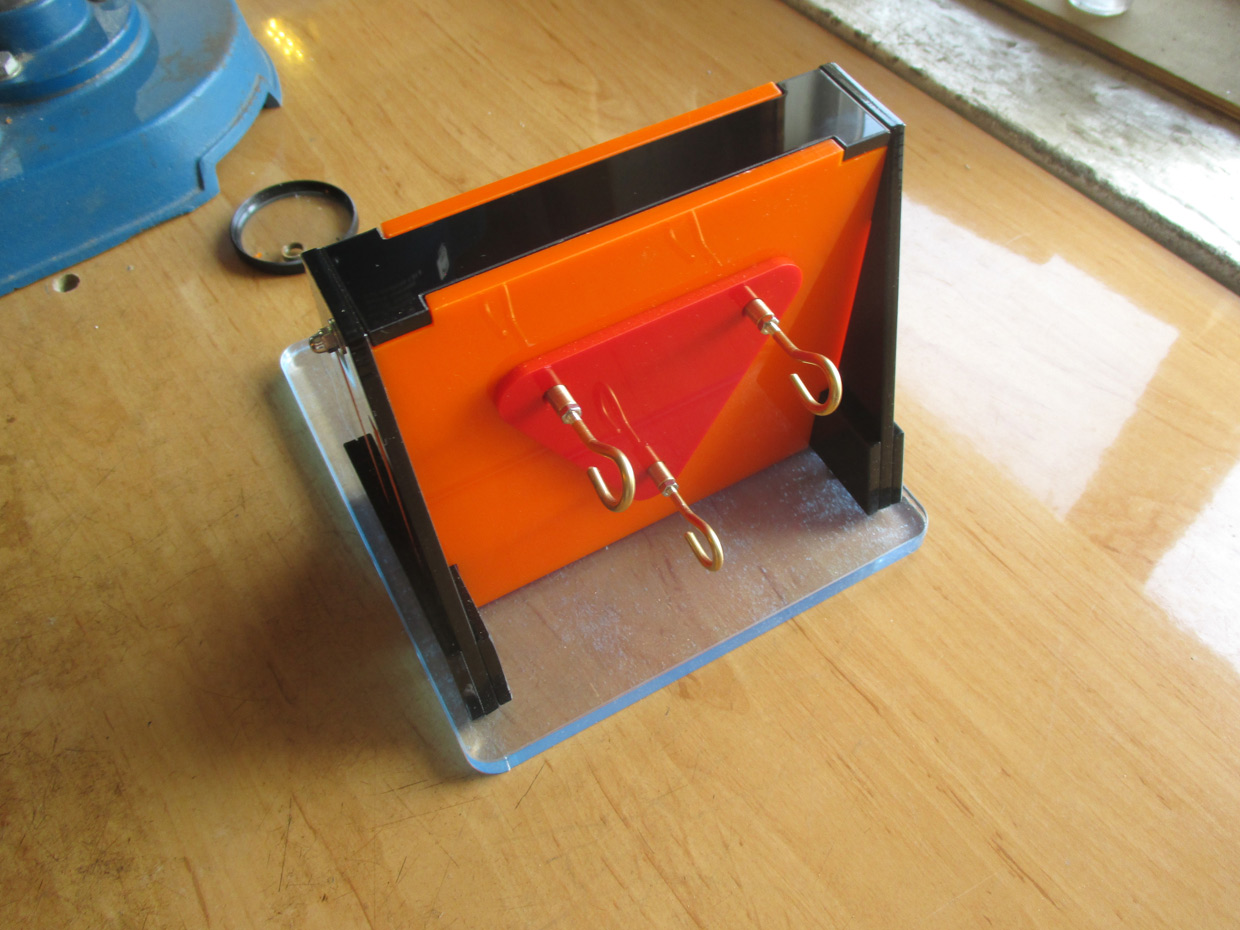

Witam

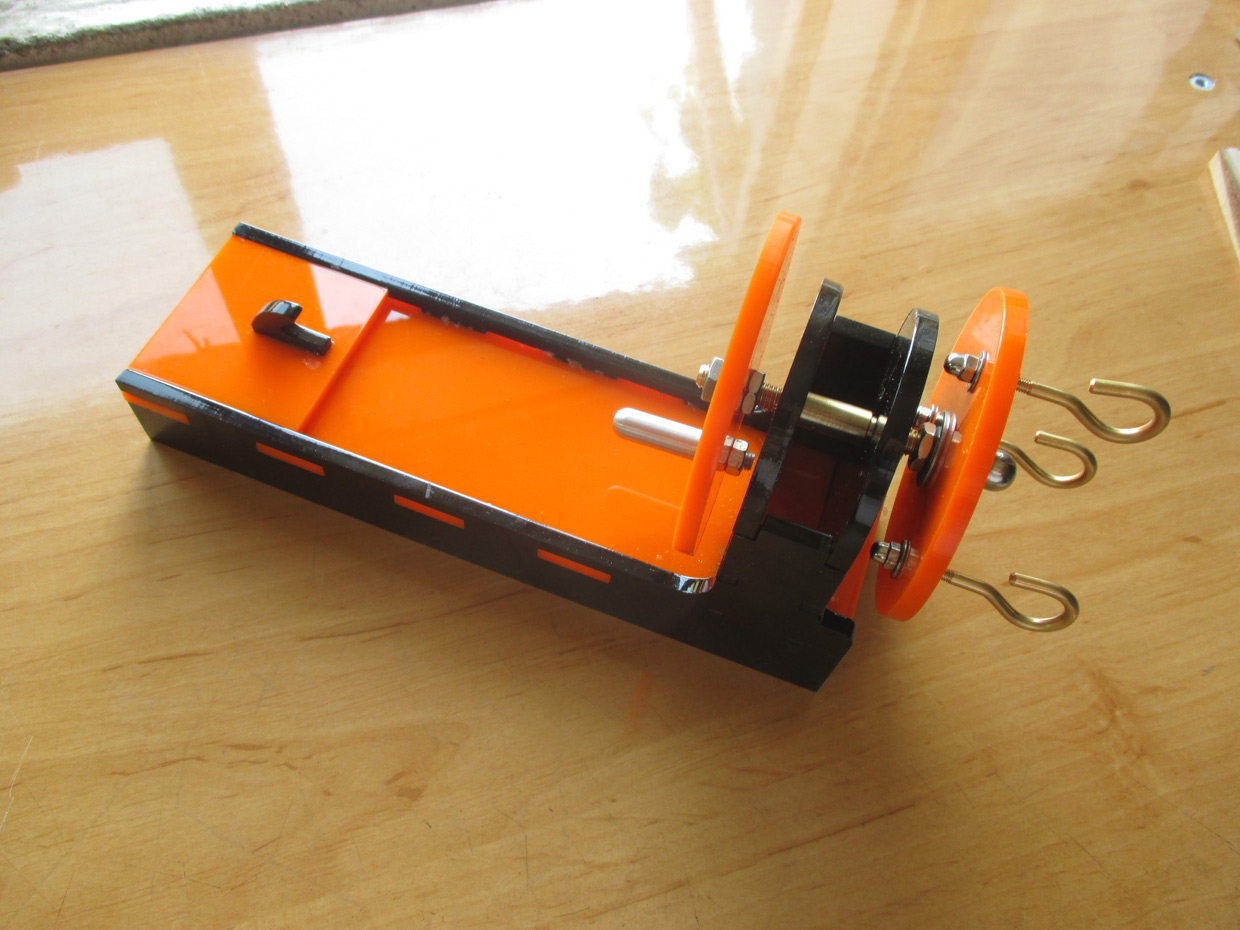

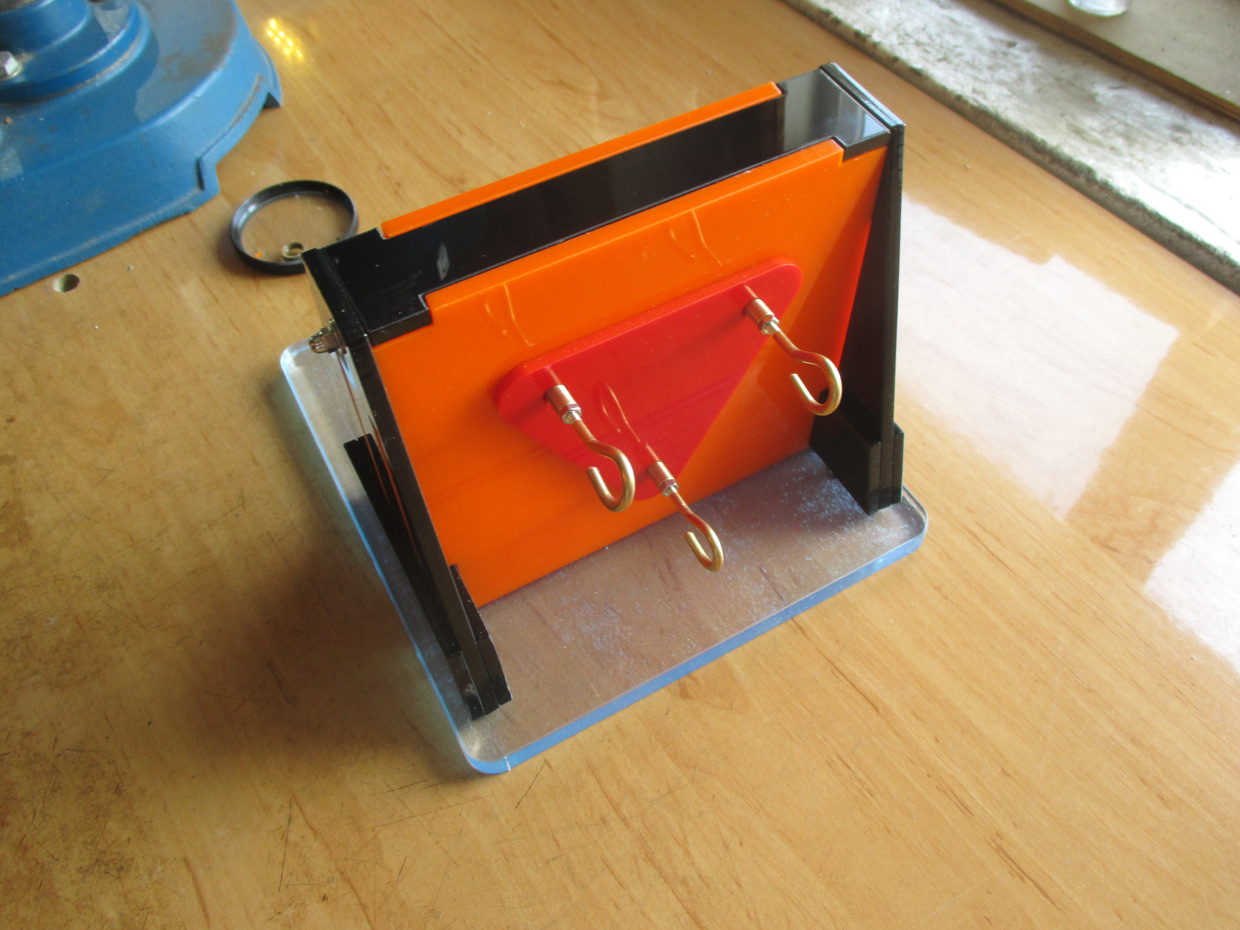

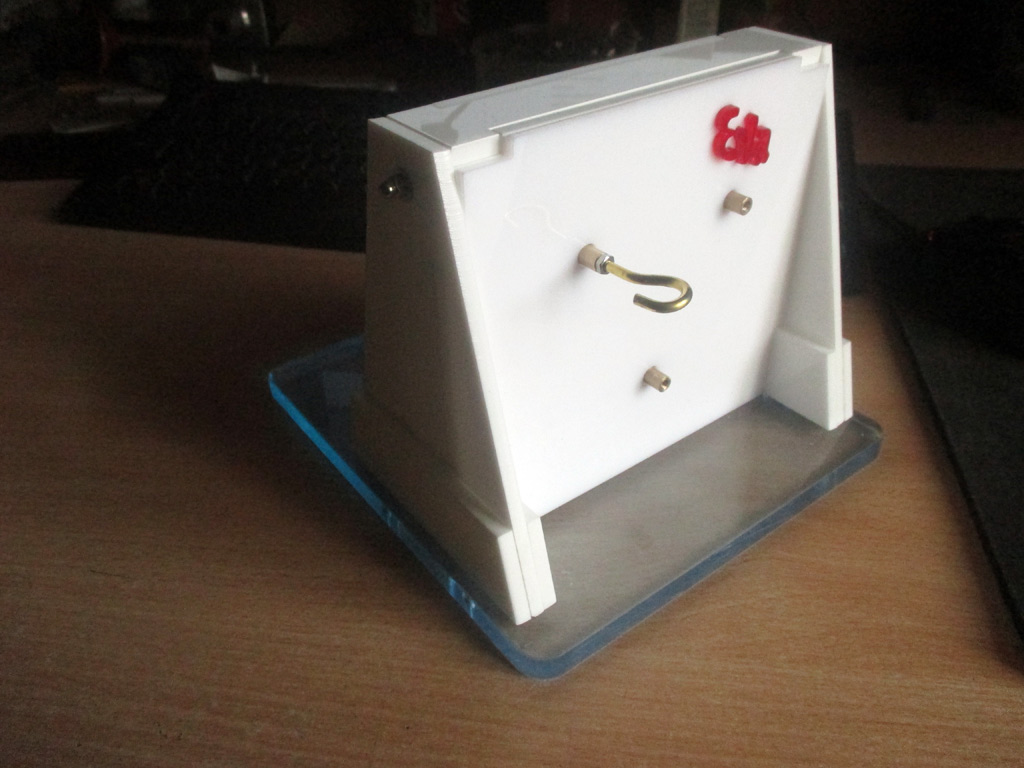

Ropewalk ukończony.
Tak się to prezentuje :

[mirek]

Nareszcie !!! Teraz zrób próby jak to kręci no i filmik by się przydał

[Romanov]

Nareszcie !!! Teraz zrób próby jak to kręci no i filmik by się przydał

dzisiaj chwilkę tylko miałem żeby sprawdzić czy i jak działa
tutaj jest filmik

https://www.youtube.com/watch?v=YInmPm- ... e=youtu.be
