Karl und Marie 1:60 by Konrad

[gieber]

Cześć

Konrad tego typu jednostki były budowane w dużej ilości ale bez szczególnych wymagań co do standaryzacji więc długości poszczególnych klepek mogły się różnić. Zasadą główną było że mają się łączyć na wręgach. Zwykle w tartakach tną deski o długości nie większej niż 6m a i montaż dłuższych klepek mógł być kłopotliwy.
Popatrz w relacji Romka na fotografie pokładu i dopasuj mniej więcej długości klepek poszycia do długości klepek pokładu.
Będzie wystarczająco dobrze.

[Konrad86]

Dzięki gimber za podpowiedź. Poszywanie kadłuba zacząłem od pocięcia deski na listewki 10cmx3mmx1,2mm






10cmx 3mm x 1.2mm

[Konrad86]

Dalsze poszywanie kadłuba







Przed szlifowaniem pomalowałem kadłub rozwodnionym klejem i przeszlifowałem na mokro w celu zaszpachlowania niedoskonałości











Całość pomalowałem pokostem lnianym







CDN

[Konrad86]

Poszywania ciąg dalszy







Przymiarka odbojnicy












Dziobowa część kila wyszła mi za krótka, będę musiał to jakoś odkleić i zrobić od nowa
Kolejnym etapem będzie odcięcie wręg razem z górną czescią poszycia

[Konrad86]

Wręgi odcięte, pokład przeszlifowany, próbowałem równierz zrobić projekt waterway-a ale z powodu braku umiejętności nie wychodzi mi.

[taganc]

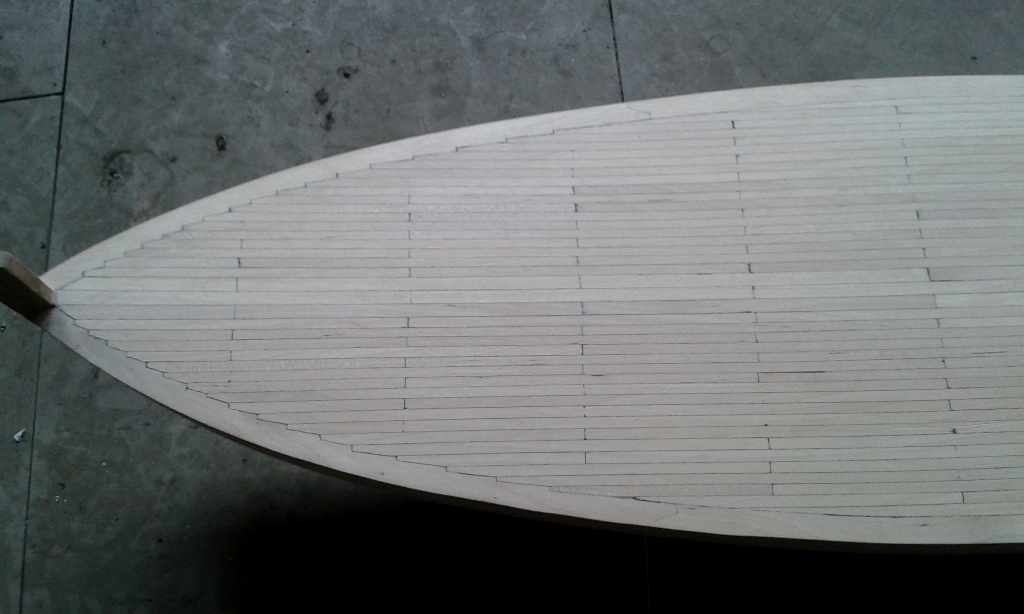

Witam. Zrób sobie szablon na papierze obrysu zewnętrznego pokładu i szerokości skrajnej deski. Waterway nigdy nie był zrobiony z jednej deski tylko z kilku, łączonych na zacięcia. Ja to zrobiłem tak: download/file.php?id=43668&mode=view

[taganc]

Popatrz sobie na Kodze na relacje tej jednostki, robioną przez kolegów.

[taganc]

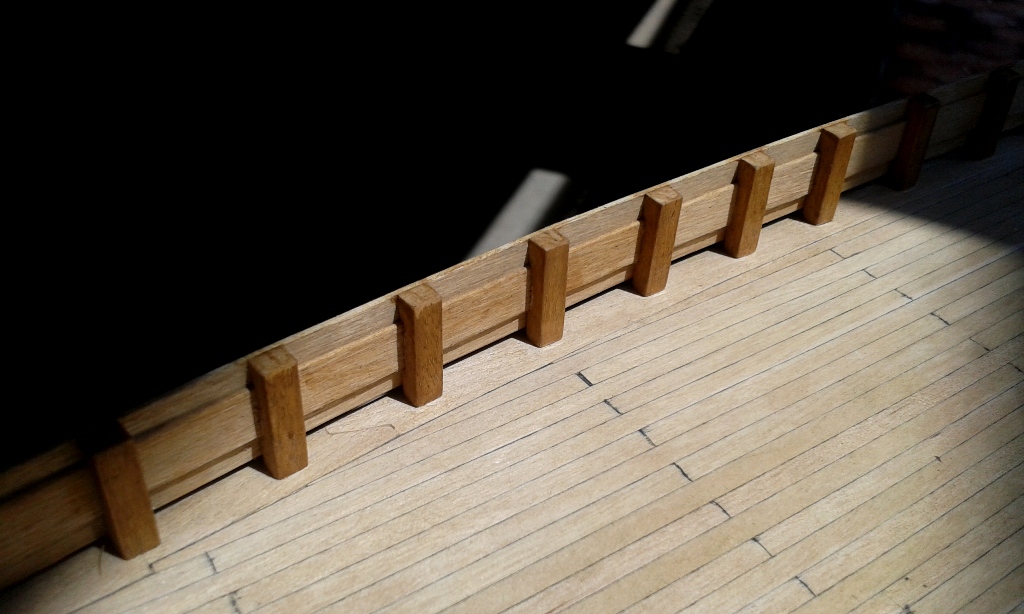

Tu jest lepiej widoczne łączenie download/file.php?id=46295&mode=view

[TomekA]

Przesledz sobie ta dyskusje tutaj:
https://modelshipworld.com/topic/25494- ... gin-plank/
PS: Najprawdopodobniej nie chodzi Ci o waterway, a raczej o tzw. margin plank z powycinanymi zabkami na konce poszczegolnych planek pokladowych ktore w nie wchodzily. Te z kolei mialy tzw. nibbing, czyli ukosne zakonczenia, gdzie koniec planki byl rowny polowie jej szerokosci. Jest to dosc zegarmistrzowska robotka, bo trzeba ciasno spasowac calosc, ale jesli Ty juz posklejales swe planki na pokladzie to teraz jest juz za pozno na to, a jesli nie, to sprobuj.
Zreszta, nie wszystkie zaglowce mialy takie "zabkowanie" na pokladzie...

[Konrad86]

Dziekuje za zdjęcia i podpowiedzi. Nie wiem czy dobrze kombinuje ale zrobiłem coś takiego:
Na wydrukowanym planie


Narysowałem równoległą line wskazującą szerokość waterway


Podzieliłem planke na pół i wyznaczyłem środek







Na końcu dziele go na odciknki


Oczywiście to tylko wersja próbna, powiedzcię proszę czy dobrze kombinuję i czy ma to sens. Robię to pierwszy raz więc proszę o wyrozumiałość. Wszelkie uwagi i podpowiedzi mile widziane.
