K&M jerry_bee Budowa

[jerry_bee]

zachęcony przez Mirka postanowiłem pokazać swoje dotychczasowe dokonania. nie ma tego dużo, ale sprawy zawodowe sprawiają, że nie wiem kiedy ponownie znajdę czas na cięcie sklejki. samo cięcie, pomimo braku narzędzi mechanicznych, przebiega w miarę sprawnie. dużo pomogło stosowanie innej piłki niż włosowa, tej używam tylko do cyzelowania wcięć.

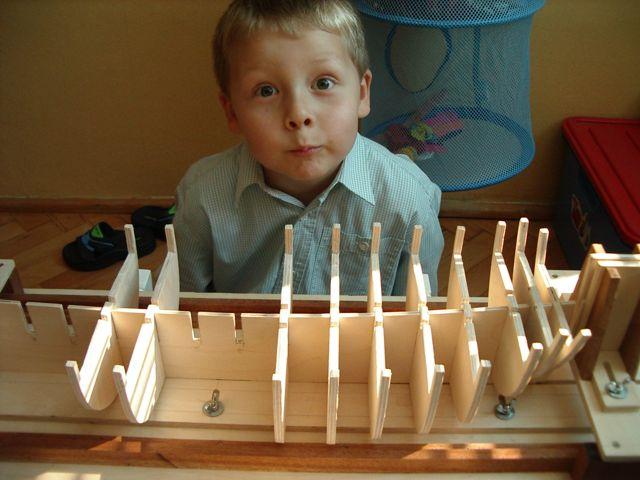

jak widać szykuje się kawał modelu, już mam problemy (rodzinne) z magazynowaniem części i modelu. na szczęscie mam poważne wsparcie w osobie osobnika widocznego na zdjeciu i we dwójkę jakoś dajemy radę ;)





stocznia jest super ;) ale cała zasługa spływa na Mirka. nie ma to jak być kursowym lizusem ;) ;)

[Zbyszek]

Jerry i tak masz dużo szczęscia masz przynajmniej pomocnika. :laugh: :laugh:

[jerry_bee]

trochę to trwało, w końcu udało mi się jakoś dobrnąć do etapu ukończonego szkieletu. zostało mi jeszcze szlifowanie szkieletu, być może uda mi się to zrobić w przyszłym tygodniu.

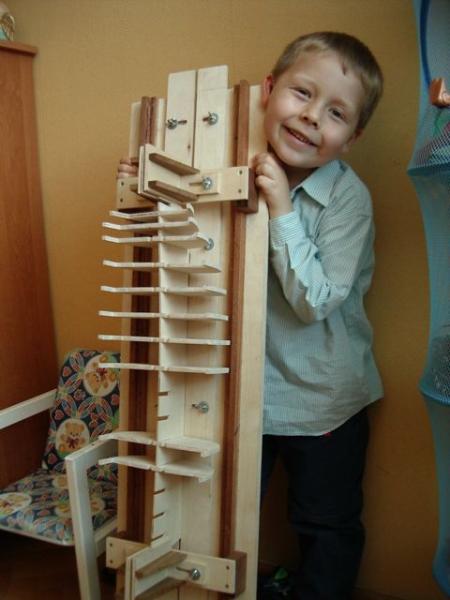

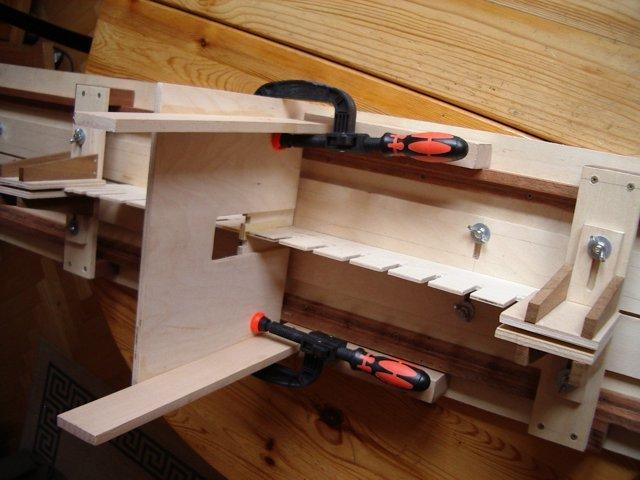

tu widać, że jednak stocznia warta była zachodu:

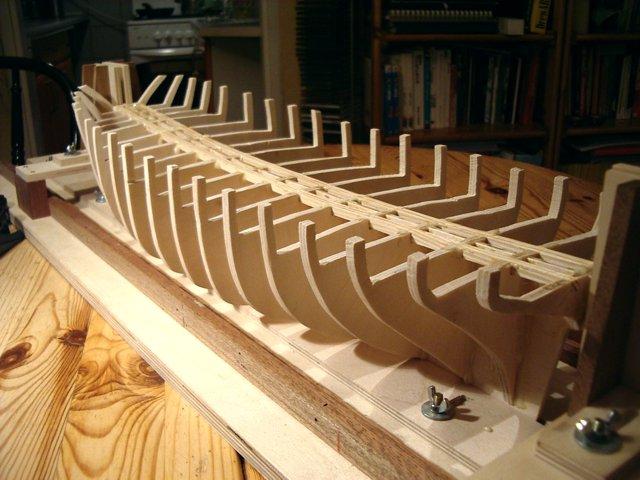

no i stan obecny modelu:

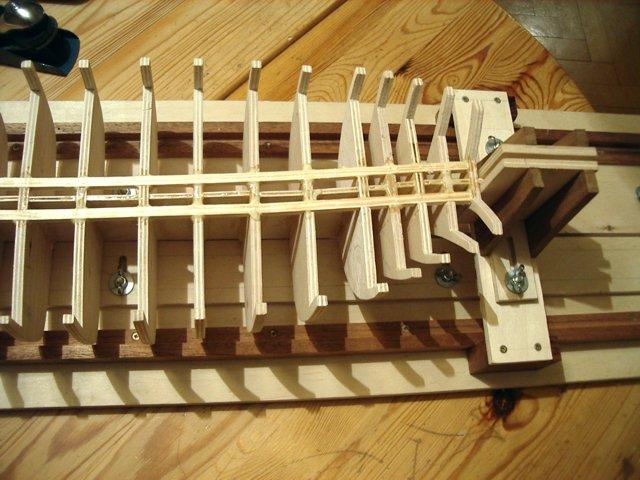

we wrędze nr 1 zrobiłem małą modyfikację. nie wyciąłem w niej gniazd na listwy usztywniające, listwy dokleiłem do wręgi czołowo na styk. może dzięki temu nie będę miał problemów z obłamywaniem się tej wręgi.




teraz (trochę wbrew instrukcji ;) ) wkleję wzmocnienie gniazd na maszty i spróbuję te gniazda nawiercić. nie chcę ryzykować zniszczenia poszycia.

[mirek]

Eee no z takim pomagierem robota jakoś idzie ;) Mnie znowu zdrowie wysiadlo :( i niestety model stoi w miejscu , Ale cieszę się , że dajecie sobie radę jakoś bez mojej pomocy . Wzmocnienie proponuję dać tylko na wrędze nr. 8 Na wrędze 15 jest to zbyteczne bo mozna maszt zamocować do pokładu a resztę zakryje nadbudówka :) :)

[jerry_bee]

w końcu zebrałem się w sobie, wyłączyłem telefony i udało mi się trochę podłubać przy modelu.

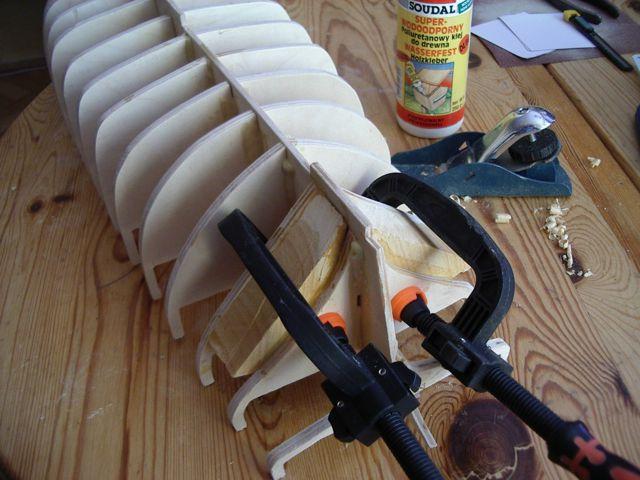

wkleilem klocki abahi między wręgi...

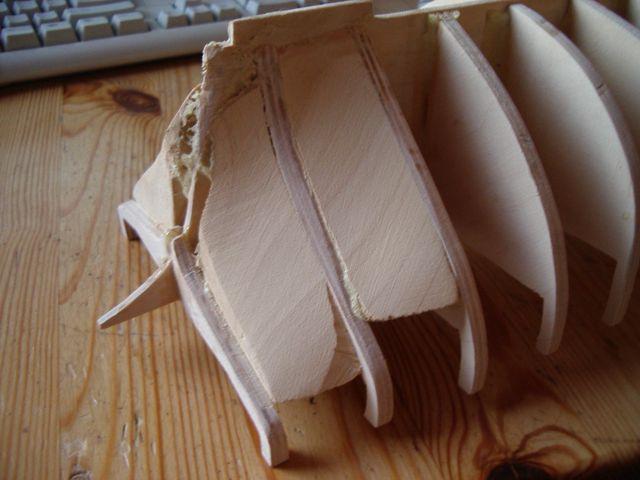

...zgrubnie przyszlifowałem...

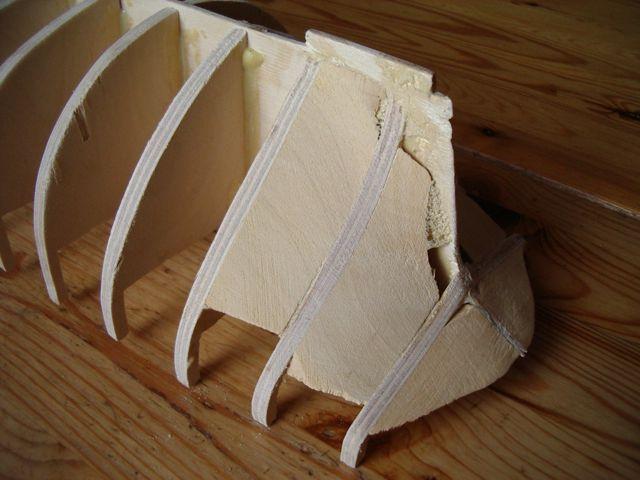

...dołożyłem (na sucho) klocki rufy. szpary oczywiście wypełnię jakimiś ścinkami.

...i na tym, w wyniku protestów rodziny, poprzestałem.

[jerry_bee]

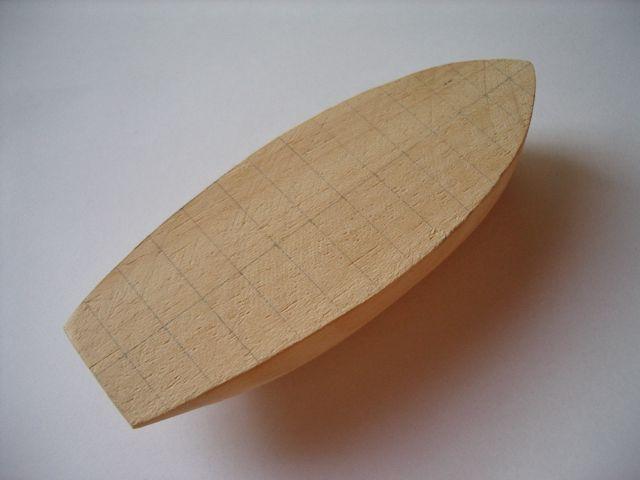

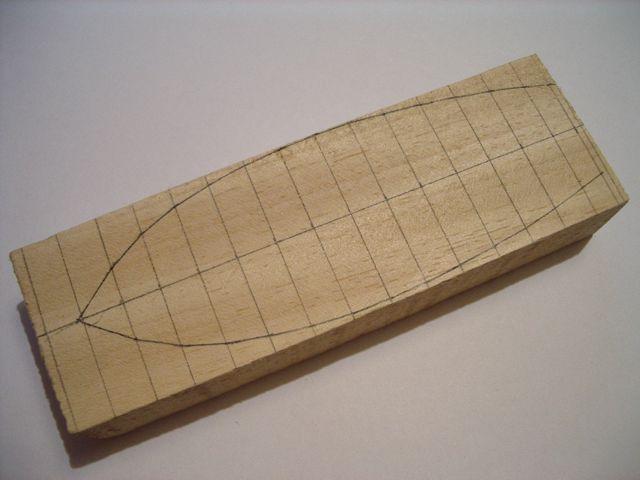

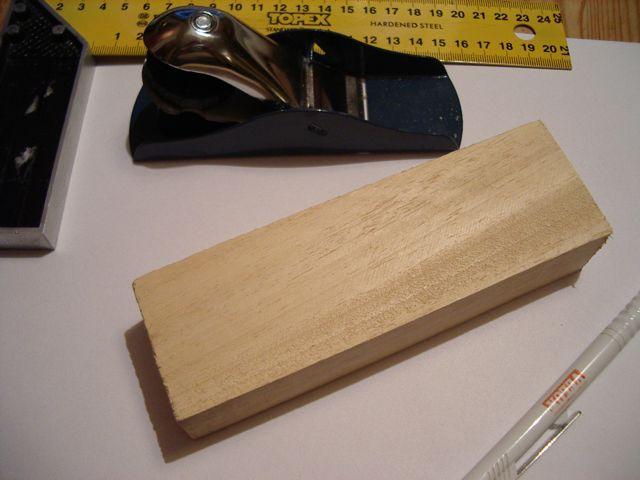

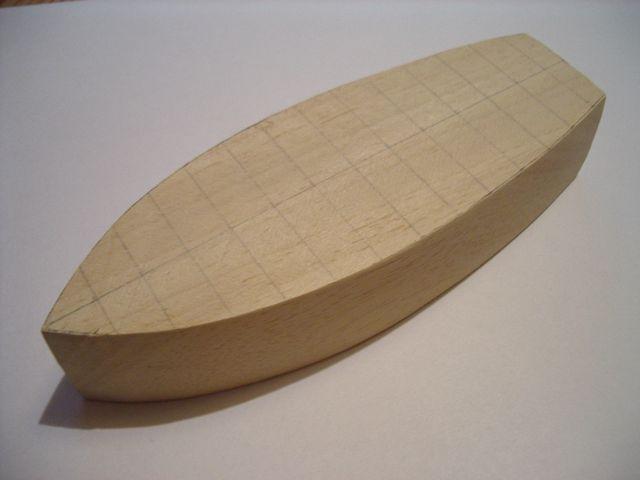

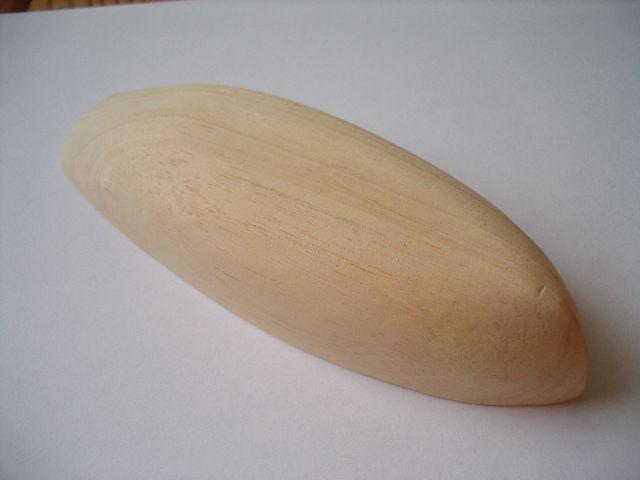

udało mi się jeszcze wystrugać kopytko szalupy. obrazki chyba mówią same za siebie:

[krzysztof]

przed szlifem dziobu wzmocnij wręgę 1 poprzeczną listewką. Zobaczysz ile z przekroju staci w szlifie. Myślę, że takie wzmocnienie jest niezbędne.
Krzysztof

[mirek]

No kopytko szalupy wygląda obiecująco ;) ;) A moze tak napisz coś na temat obróbki Abahi bo wyglada , że właśnie z tego drewna zrobiłeś to kopytko . Z jakiego materiału planujesz wykonać szalupę ? Proponuję troszkę zaimpregnować kopytko bo moze inni będą mogli z niego skożystać ;) ;) ;) Impregnacja troszkę utwardzi kopytko i bedzie mozna ją uzyć wielke razy :) :)

[jerry_bee]

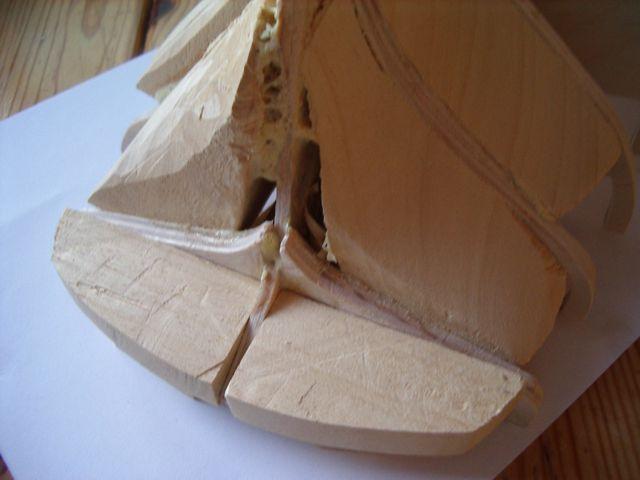

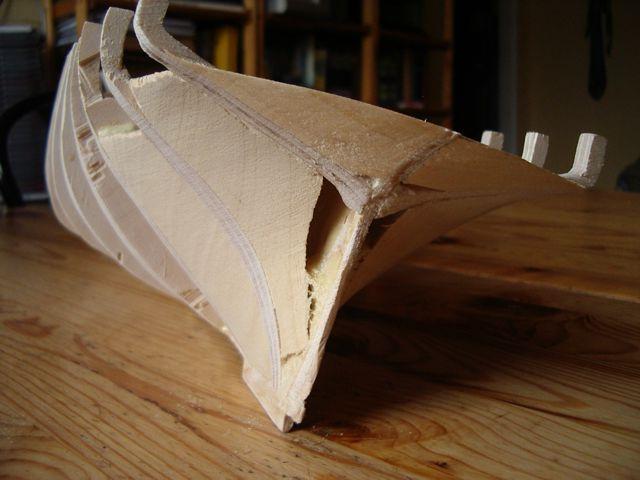

kolejny weekend zleciał na walce z wypełnieniem rufy.

[mirek]

Po malutku ale sukcesywnie do przodu :) :) Pokaż stary dziubek tego modeliku , no chyba , że jescze tam nie dotarłeś ;) ;)
