Witaj Zbychu :laugh:


Zbyszek napisał:

Dawno mnie tu nie było a tu takie zmiany, załączam kilka fotek tej mojej maszyny, i odrazu ostrzegam nie jest to zadobry materiał poglądowy dla szkół.

Jak zwykle u mnie materiał główny to brzoza reszta tak jak widać.

Czy jest to materiał poglądowy czy nie - to nie jest najważniejsze.
Mi się bardzo podoba i jeśli pozwolisz to zmałpuję Twój pomysł - cięcie ręcznie nożykiem nie jest zbyt zabawne.
Oczywiście masz super oklask ode mnie (nawet jak nie pozwolisz :P )

[banderas]

Zbyszku właśie robie Twoją maszynkę powiedz mi tylko co to za tarcza którą masz założoną na urządzeniu ???
Odemnie też oklask bo z tego co widzę będzie działać super trochę je udoskonaliłem póżniej wrzuce fotki

[stefan]

Mirek napisal

Z tego wszystkiego zapomnialem dać ci oklask

zato odemnie masz dwa:P jeden za maszynke, drugi za poszycie K&M:whistle: :whistle: :whistle:

[Zbyszek]

Trochę się rozchorowałem i żadko zaglądam na stronę.

Pawęż jest zrobiona z szablonu który był załączony do pierwszego pliku, jak akurat użyłem zwykłego kartonu bo i tak będzie oklejone i nie będzie widać. Dla tych którzy robią jednowarstwowe poszycie by też poleceał ten sposób użyś szablonu oklejnonego folią i na nim mocować listewki poszycia. Od wewnątrz zamontowałem usztywnie podobnie jak to zrobiłem przy dziobie, wymiary wziąłem z planów które dotej pory opracował Jerry. Po wykonaniu poszycia wymontujecie ten szablon. Należy tylko pamiętać , tak mi się wydaje że listewki poszycia pawęży powinny być od środka.

Tarcza którą użyłem jest grubości 0,7 mm diamentowa do cięcia metalu średnia 30 mm ale idealnie się nadaje do cięcia forniru, umnie maksymalna szerokość ciętych pasków to 15 mm to i tak zadużo jak na nasze potrzeby.

Przepraszam że tak mało ale dorwałem się do kompa.

[RomekS]

Wracaj szybko Zbyszku do zdrowia.
:)
I jeszcze jak zwykle pytanie.
Ta pawez jest oczywiscie pochylona
ale czy jest wypukla czy plaska ? 1 czy 2
I jezeli wypukla to ile mm.
Chcialbym juz uciac tego "rufowego kikuta" tylko musze wiedziec jak ....

[jerry_bee]

Romku, prawidłowa jest odpowiedź nr 2 ;)
w piątek pozbywam się pewnego balastu i będę miał trochę więcej czasu na przyjemności (pewnie do czasu...), obiecuję że przez weekend nadgonię trochę sprawę rysunków K&M. chciałbym rozrysować maszty, przy okazji określę wielkości talrepów (tu macham do Banderasa).
jak pisał już Zbyszek do wymodelowania pawęży można użyć elementu narysowanego przy okazji szkieletu (wręcz po to ten rysunek powstał). jest to 'rozpłaszczona' pawęż, uzupełnię ten rysunek o kształt krzywizny przy pokładzie i przy relingu.

[RomekS]

Juz przenioslem na swoj watek
Sorry Zbyszek ze troche zasmiecilem Ci relacje...
Ale to ten sam temat wiec chyba nie ma problemu :) :)

[Zbyszek]

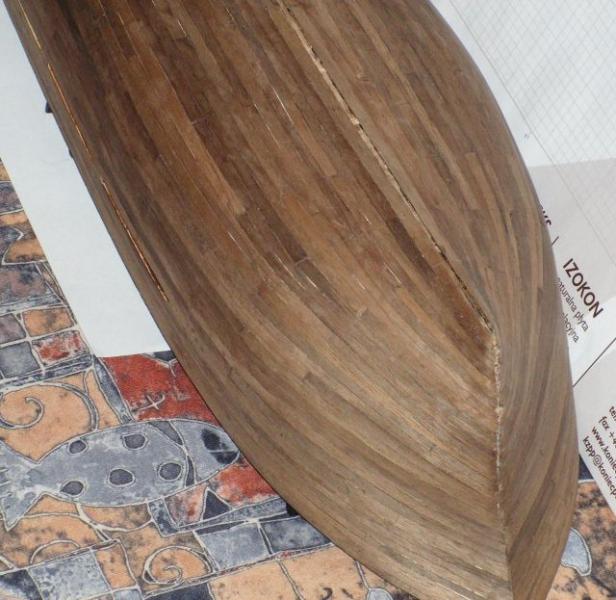

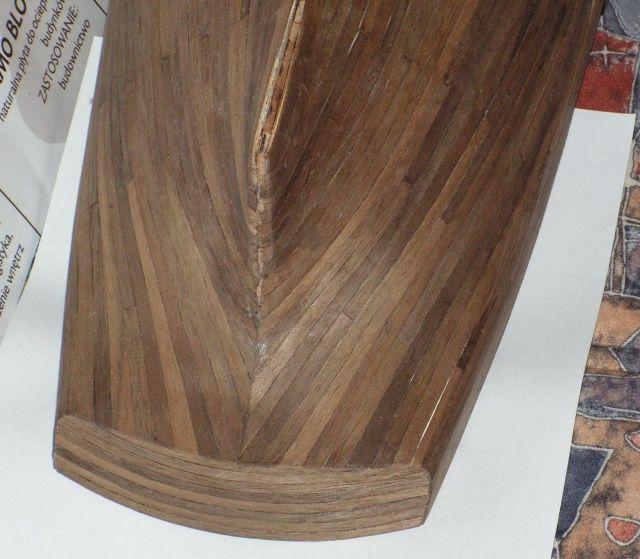

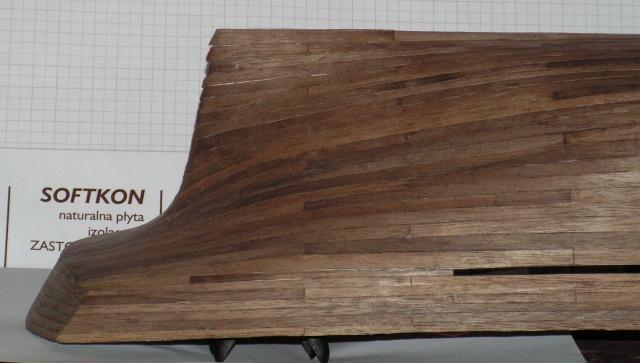

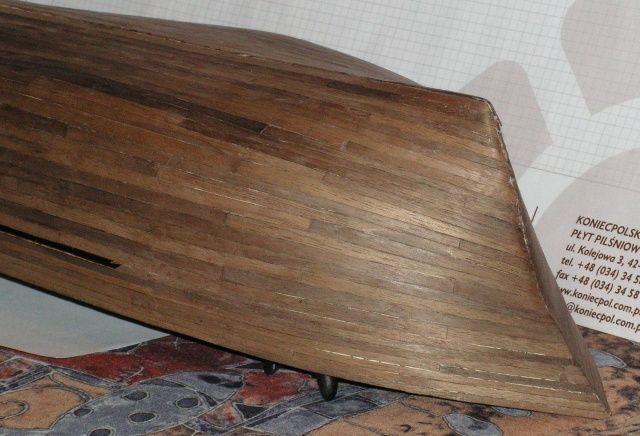

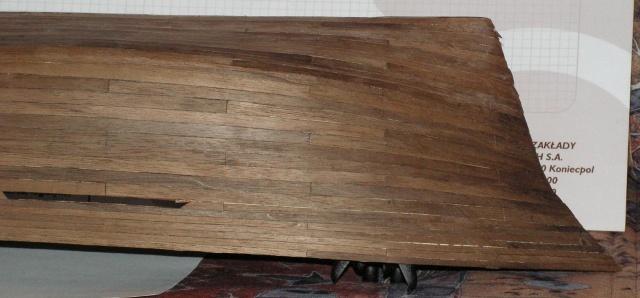

No i po ciężki walka z leniem pokryłem kadłub fornirem, a gdzie tu jeszcze do końca:ohmy:

Najwążniejsze że pierwszy raz udało mi się pokryć kadłub bez żadnych wstawek, załączam fotki.












Oczywiście wszystko jeszcze przed szlifowaniem. Zwłaszcza że będę jeszcze robił gwożdzie więc narazie nic nie obrabiałem.

[Zbyszek]

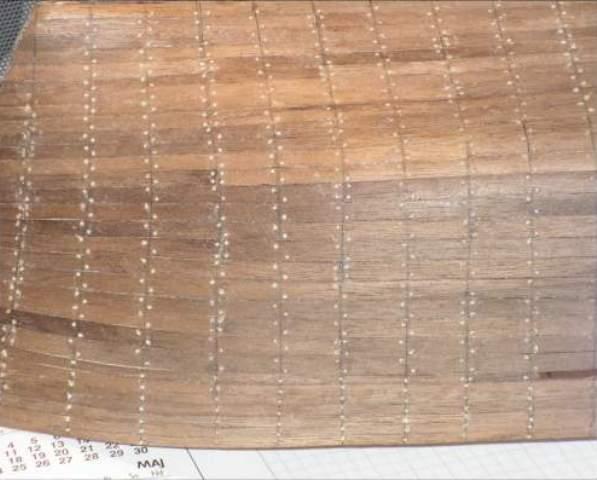

Wziałem maszynkę do ręki narobiłem dziur a teraz trzeba powoli je zaklejać.




Na razie to jeszcze nie jest szlifowane, urzyłem patyczków bambusa.

[maciejza]

gęsto się zrobiło ;) ...
