Karonada XVIII/XIX w skala 1:12

[Wojtek-Sos]

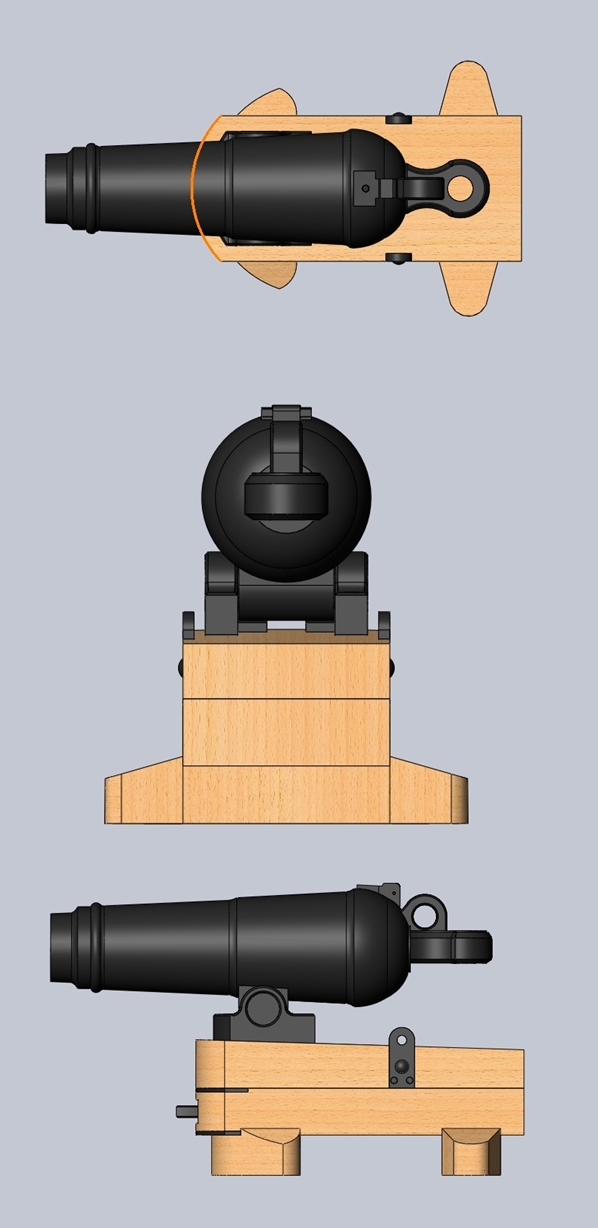

Prace nad dokumentacją karonady dobiegają końca. Myślę że pod koniec długiego weekendu dostępna będzie szczegółowa dokumentacja

[Wojtek-Sos]

Witam, projekt został ukończony, pozostała tylko do wykonania dokumentacja.

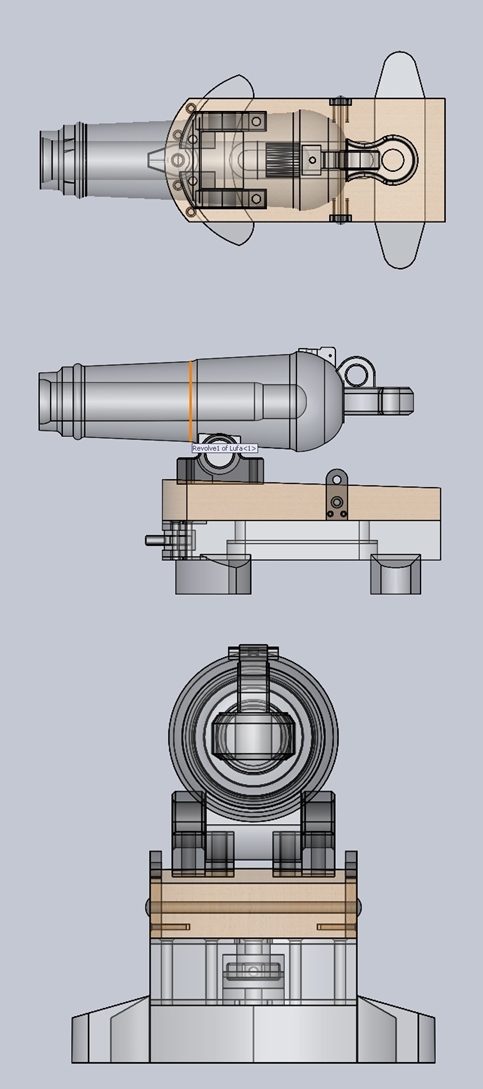

Na rysunkach dolna część łoża

[władek]

ładnie to wygląda, ale wykonanie, patrząc na te rysunki nie będzie łatwe.
Czy dokumentacja będzie do pobrania w plikowni Kogi?

[Wojtek-Sos]

Czy dokumentacja będzie do pobrania w plikowni Kogi?

Raczej nie. Kompletna dokumentacja szkieletu Western River, którą przekazałem moderatorowi miała być dostępna wszystkim członkom Kogi. Dlaczego nie jest, nie wiem.
Aby podobna sytuacja nie miała miejsca w przypadku karonady, dokumentacja dostępna będzie u mnie.
Po opracowaniu jej, chętnych proszę o kontakt na PW.


[Wojtek-Sos]

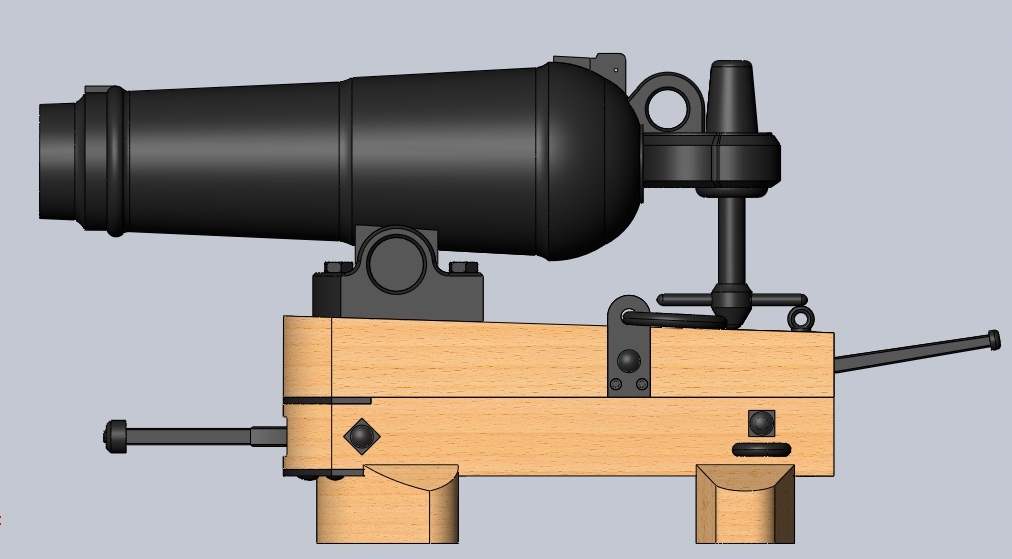

Dokumentacja będzie się składała z rysunków złożeniowych i wykonawczych detali wchodzących w skład złożenia

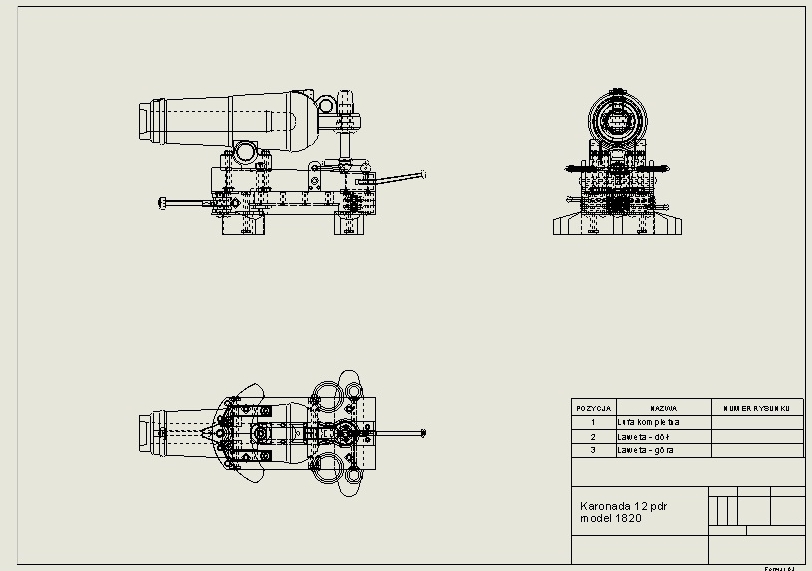

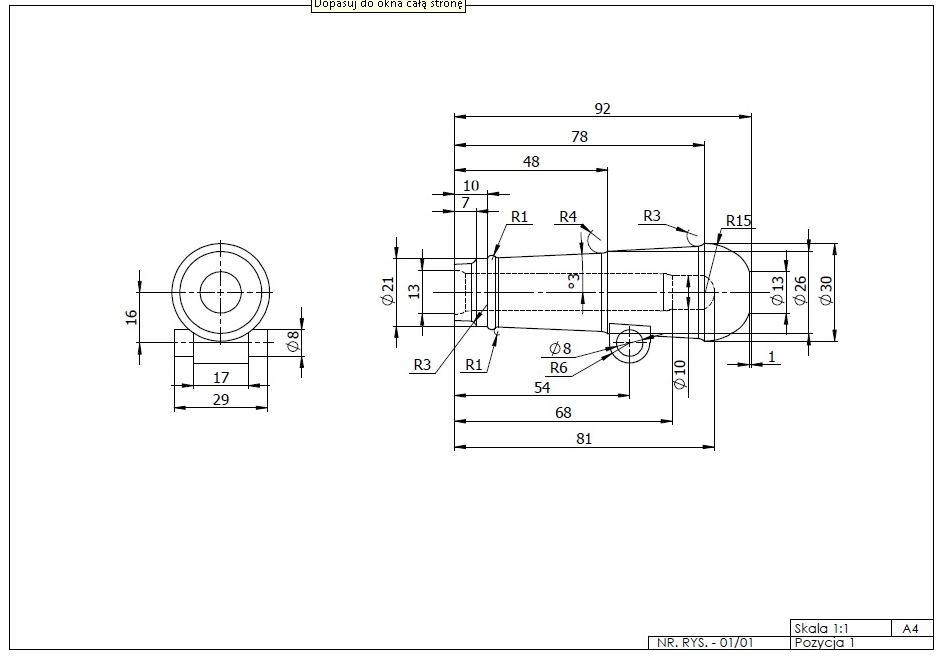

Rysunek złożeniowy lufy wraz z elementami, na rysunku tabelka z opisem pozycji i numerem rysunku

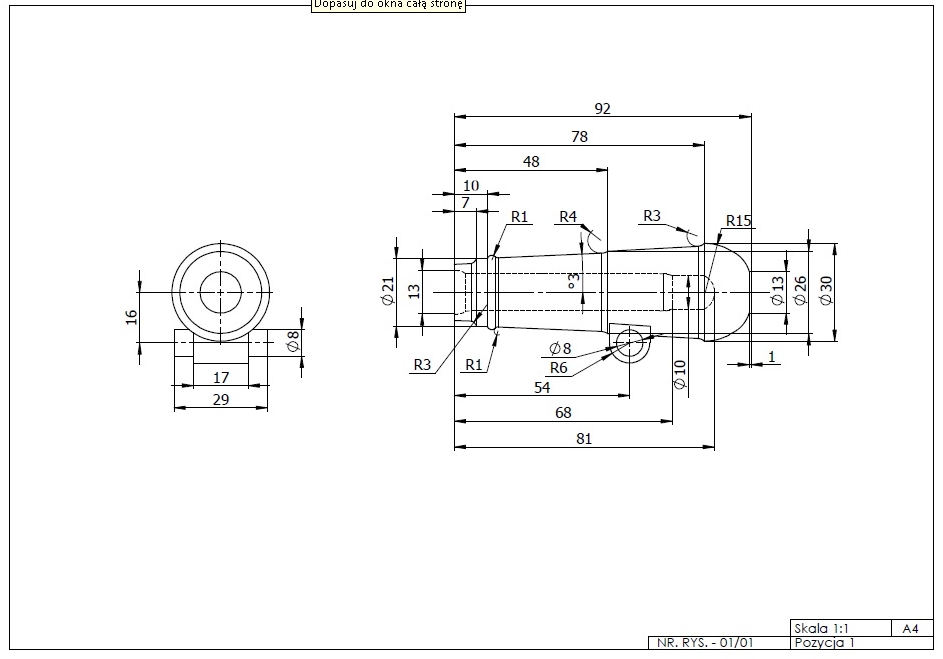

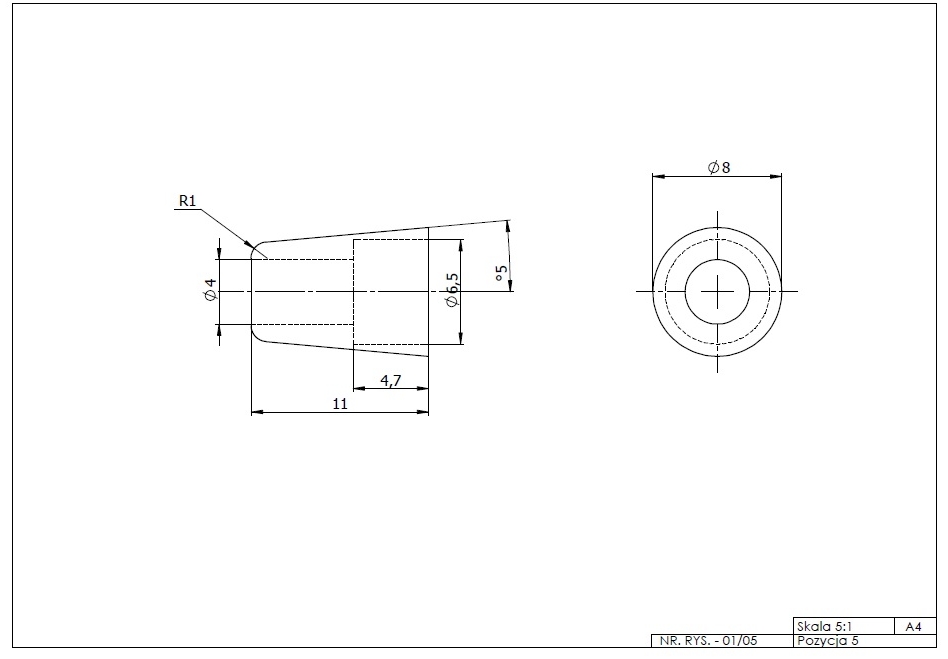

Rysunki detali

[RomekS]

Czy dokumentacja będzie do pobrania w plikowni Kogi?

Raczej nie. Kompletna dokumentacja szkieletu Western River, którą przekazałem moderatorowi miała być dostępna wszystkim członkom Kogi. Dlaczego nie jest, nie wiem.

Kompletna dokumentacja szkieletu Western River, co z nią ?
Utajniona, czy zbyt obszerna ?

[Wojtek-Sos]

Kompletna dokumentacja szkieletu Western River, co z nią ?
Utajniona, czy zbyt obszerna ?

Dysponuję dokumentacją tego szkieletu. Jeżeli ktoś jest zainteresowany, proszę o kontakt na PW.

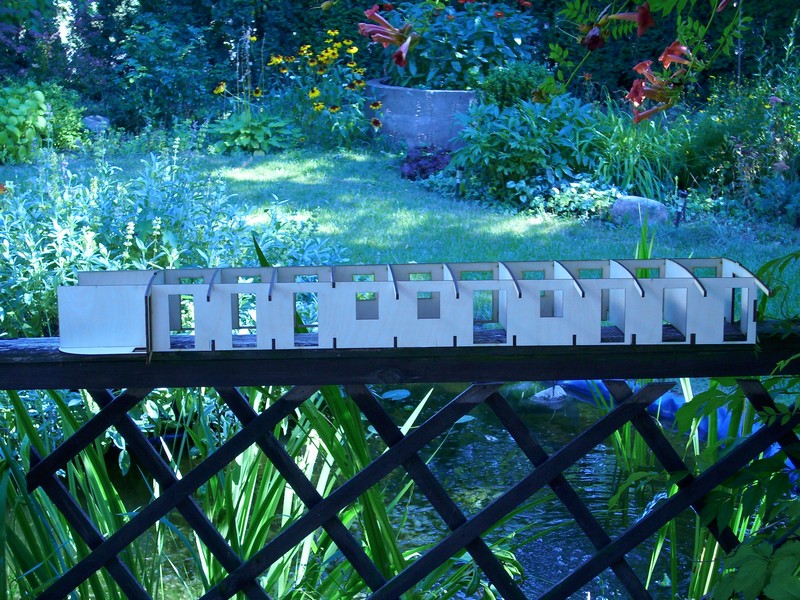

Na fotce jedna z nadbudówek WR, wykonana na podstawie moich rysunków.

[tadheus]

Wojtek,wszystko jest bardzo ładne.Zazdroszczę Ci umiejętności posługiwania się programem graficznym.
Jednak nie zwalnia Cię to od przestrzegania zasad budowy tego typu działa zgodnie z materialami źródłowymi, zachowanymi egzemplarzami muzealnymi i planami J.Boudriot'a na których jak sam napisaleś ,się opierasz.

W swoich planach stworzyłeś hybrydę klasycznego działa z karonadą.
W karonadzie zastosowałeś czopy mocujące z klasycznej armaty.Karonada miała jeden ruchomy czop przechodzący na wylot przez otwór wypustu mocującego odlanego razem z lufą i klinowany.

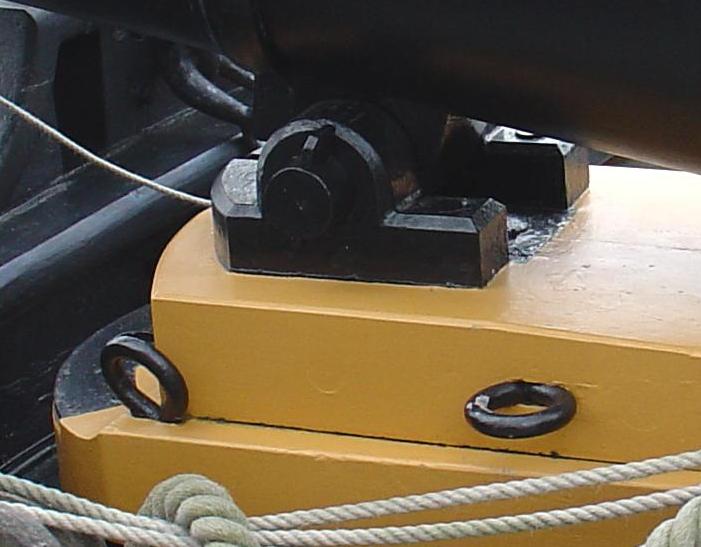

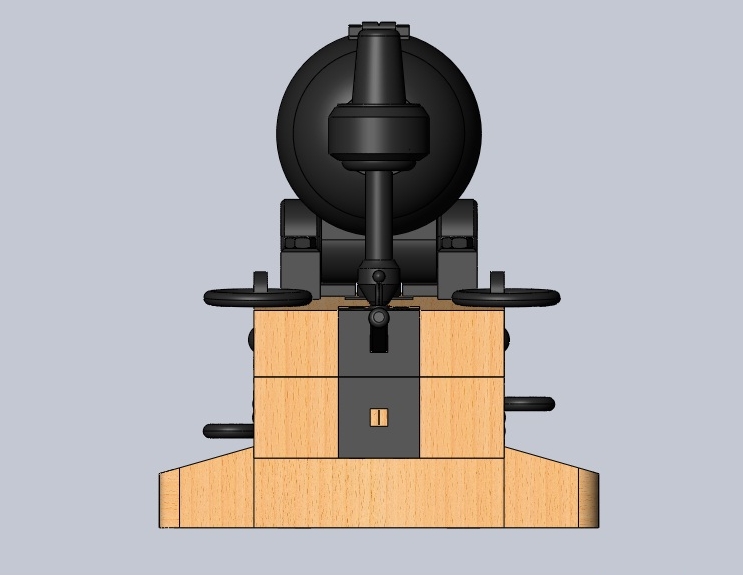

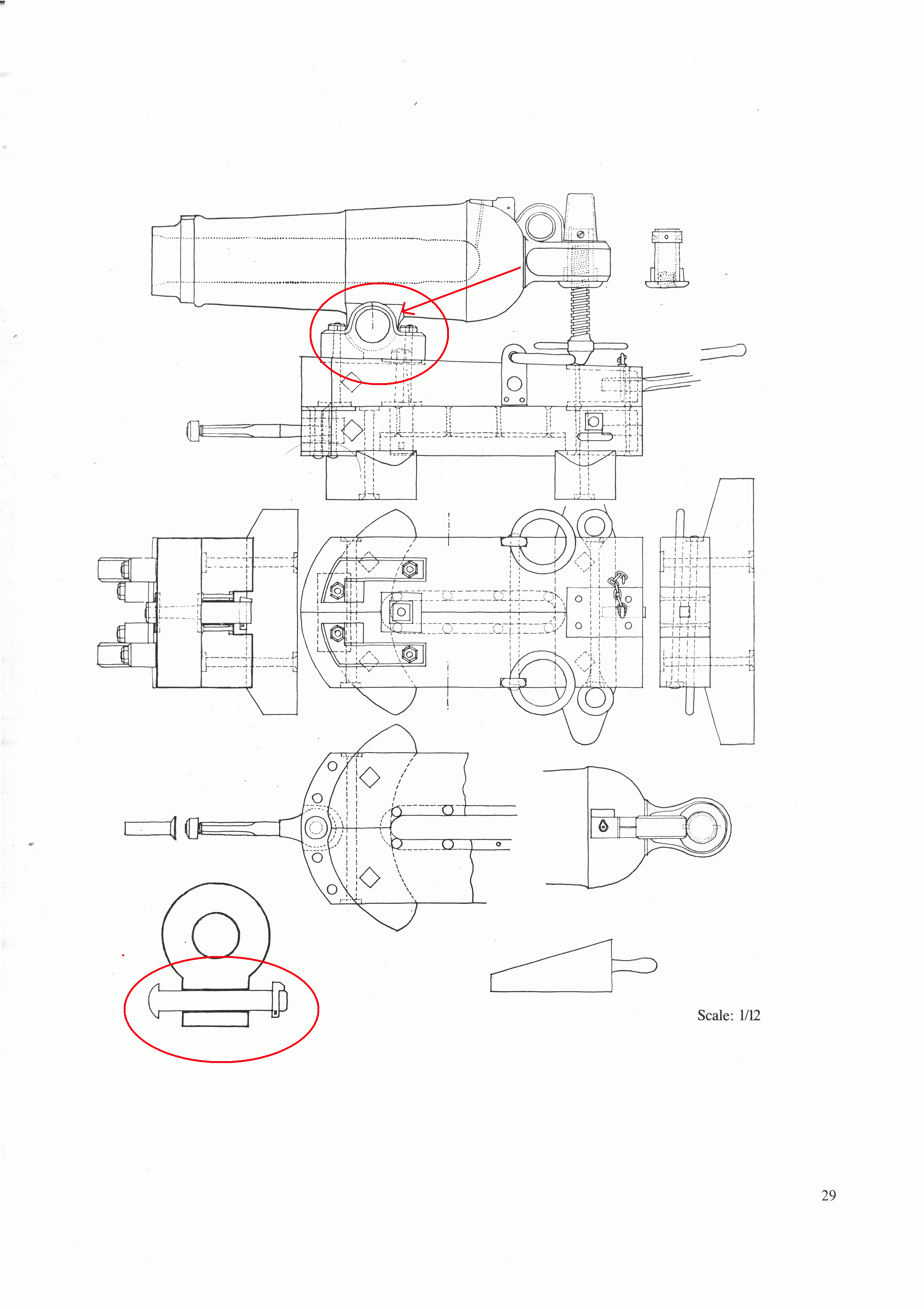

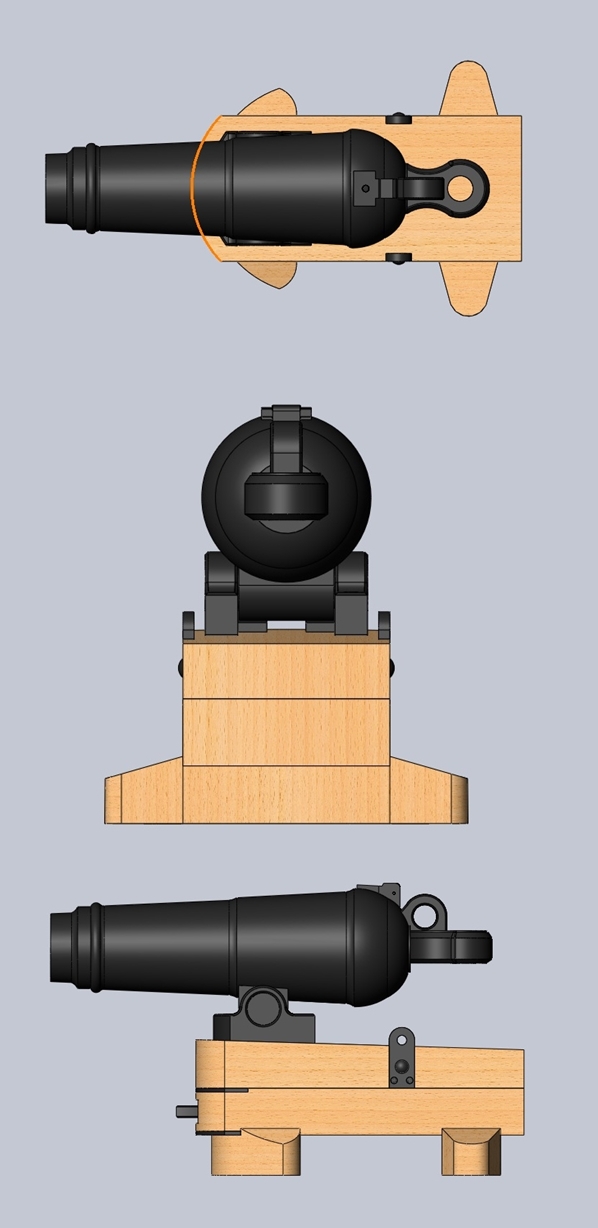

Myślę,że zdjęcia i moje marne rysunki unaocznią o co chodzi.
Dziwi mnie ,że nasi kogowi Koledzy,doświadczeni modelarze a zarazem "kolorowi krzykacze" na SB nie zwrócili Ci na to uwagi,a śledzą Twoją relację z zainteresowaniem.

Jeśli uważasz,że nie mam racji to przedstaw materiały ,które to udowodnią.

[Wojtek-Sos]

Rysunki dokładnie pokazują o co chodzi. Oczywiście poprawię to. Dzięki za zwrócenie uwagi na ten błąd.
