Wykreślanie Wręg ze Skanu w AutoCadzie

[Edward Blackbeard Teach]

Witam wszystkich Serdecznie. Mam wielką prośbe dla osób znających się na projektowaniu i tworzeniu w Autocadzie. Ja niemogę się nawet zaliczyć do nowicjuszy, bo dopiero odkrywam ten program na uczeli. Czy ktoś by mógł udzielić rady jak wykreslić wręgi w AutoCadzie, najlepiej w formie jakiegoś graficznego poradnika;) Byłbym bardzo wdzięczny. Pozdrawiam!

EDIT:
Mając Taki skan czy można z niego wyciągnąć poszczególne wręgi w programi Autocad 2007. Dla zainteresowanych są to wręgi rosyjskiego Pancernika "Sisoj Wielikij" Pozdrawiam!

[JurekBin]

metod jest pare...
i wszystkie się sprowadzają do praktycznie tego samego.... i jest to proste jak budowa cepa, jeśli się wia co i gdzie jest - polub się z narzędziami:
- Layers
- spline
i to tyle właściwe, potem to musisz sam trasować. CAD sam w sobie nie ma automatu :(


Jeśli znasz angielski (lub nawet jeśli nie) to sobie poradzisz patrząc na filmik/tutorial, więc nie będę dalej nic kompbinował:

http://www.modelshipworld.com/phpBB2/cadintro.php

Jeśli masz kłopot. Pytaj.

Jurek

[Edward Blackbeard Teach]

Dzięki Jurku. Będe prubował, dzisiaj nie, bo już zmęczony jestem i zabieram się za oglądanie Hansa Klossa:) Jutro się za to wezmę i jak mi coś wyjdzie to wstawie fotki :)

Ps. Jurku Posiadasz numer GG? Jeżeli tak to mógłbym prosić o kontakt, jeżeli znajdziesz chwile?? 8929865->To jest mój numer. Pozdrawiam i dzieki Wielkie

EDIT:
Dzięki za link. Jest świetny, naprawde, szkoda teraz że mam AutoCada w języku Polskim:(

[Edward Blackbeard Teach]

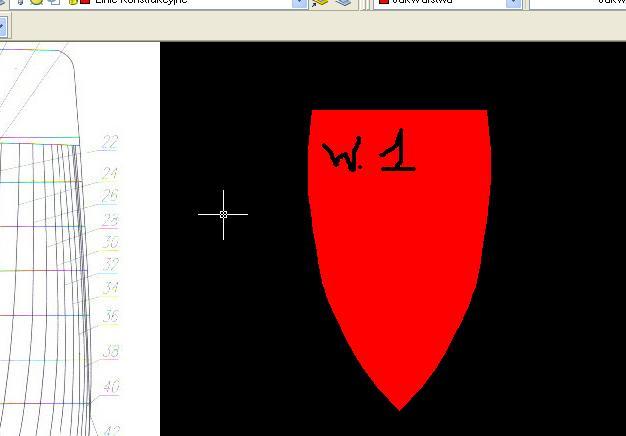

Czekam na przesyłke polisterynu, silnik w moim motorze złożyłem, i tak jak założyłem tutaj wątek, ja ćwicze wykreślanie wręg za pomocą programu Autocad. Narazie się męczyłem z wręgom nr. 1

[Edward Blackbeard Teach]

Dochodze do wprawy. Musze przyznać, że wykreslanie wręg w tym programie jest banalnie proste, trzeba tylko używać trzech polecen:
- Linia
- Splajn
- Lustro i wręga gotowa:)

Sa to moje próby, testy, praktykuje to i dlatego wstawilem taki temat, i mam nadzieje że w odpowiednim dziale :)

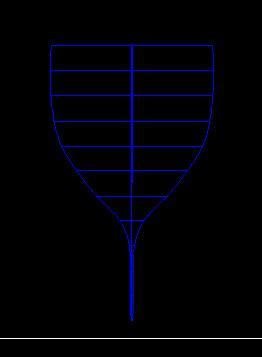

Kolejna Fotka przedstawiająca że się nienudze:)

[vegelus]

Jedna rada. Sprawdź dokładnie wymiary zeskanowanych wręg z oryginalnym rysunkiem, oraz pion i poziom. Okazuje się, że wymiary mogą się różnić o parę setek co przy powiększeniu może dać parę milimetrów, oraz podczas skanowania mogłeś nie uzyskać idealnego pionu. W moim przypadku wielkość obrazka musiałem zwiększyć o kilka setek mm a i kąt przechylić o 0,04 stopnia. Oczywiście to prawie nić ale rysunki robiłem w skali 1:50 a powiększałem do 1:25, co daje dwa razy większy błąd.

[Edward Blackbeard Teach]

Opowiem po krutce, skan zrobiłem, byle było, o tak na początek, narazie to jest praktyka, niechce narazie nic innego zaczynać, w stoczni mam dwa projekty rozpoczęte, ale na przyszłość chciałbym umieć czytać z planów i robić coś z nich, naprzykład własnie w Autocadzie, Patrząc się na ten skan to odrazu na oko widać że jest nierówny, ale ja chciałem tylko wyprubować wykreślić kilka wręg, jeżeli się zdecyduje na przygotowanie czegoś pod inny projekt, to oczywiście założe wątek w dziale "projektowanie" (a może się kiedyś komuś przydać) I wtedy będe przykładał wage na wszystkie szczegóły i niuanse. Pozdrawiam Edward Teach zwany inaczej "czarnobrody" :)

[bartes123]

Próbuję wyrysowywać wręgi w autocadzie, tak jak to pokazane na zagranicznej stronce. Topornie to idzie na początku ale idzie, tylko że. No własnie, tylko że trza mieć dobre linie teoretyczne najpierw, bo bez tego ani ani.
Mimo wszystko jednak, taki trening to całkiem przyjemne zajęcie, coby doczekać się końca pracy ;]

Ciekawym tylko, jak ten koleś przeszedł od tych wyrysowanych wręg do symulacji 3d? Ktoś wie? Bo można sobie obejrzeć szkielet w symulacji, co tam ewentualnie nie pasuje i sobie wręgi poprawić.
