HMS Triton - przekrój

[vegelus]

Witam Kogowiczów w mojej relacji z budowy przekroju HMS Triton realizowanego jako grupowego projektu forum http://modelshipworld.com/ . Jakiś czas temu zacząłem p0rzymiarki do budowy tego modelu lecz nie było o czym pisać dopóki czegoś nie zrobiłem.

Na początku musiałem skończyć dla siebie ścierarkę aby przygotować odpowiedniej grubości deseczki. Ścierarka mej produkcji zaskoczyła mnie bardzo ścierając 3mm drewna z 70mm szerokiej bukowej deski. Ogólnie musiałem z 15mm grubości deski zrobić 5mm. Udało się a poniżej kilka zdjęć z produkcji wręg.

Poniżej widać deseczki z naklejonymi elementami:



Poniżej wydać elementy wyciętych wręg i powstałe odpady. Jak widać ta metoda faktycznie pozwala zaoszczędzić na drogocennym drewnie. Wręgi wycinam ręczną piłka włośnicową.

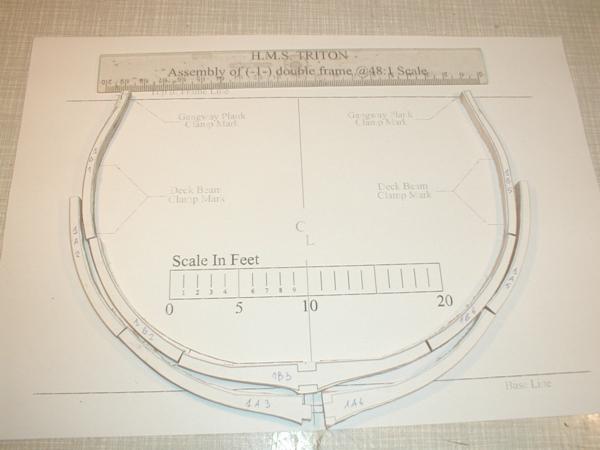

Tu widać jak będzie wyglądać wręga



Okazało się, że w trakcie szlifowania niezbędna jest jeszcze jedna maszynka. Ta szlifierka powstała w 1,5 godziny. PCV rządzi.

[JurekBin]

No widzę, że ruszyłeś z kopyta z Triton'em :)
Trzymam kciuki za kolejny przekrój.
Na MSW też będziesz ciągnął równolegle?

Pozdrawiam
Jurek.

[vegelus]

Z kopyta ?
Ja to co widać na zdjęciach męczę od 2 tygodni :)

Na MSW będę pokazywał bardziej zaawansowane prace. Nie ukrywam, że chyba nie interesuje ich w jaki sposób nakleiłem elementy na deseczki :)
A na tym forum jeszcze takiej relacji nie było.

W miarę postępów będę uzupełniał relację z budowy, lecz przez następnych kilka tygodni będę wycinał i szlifował elementy wręg.
