Re: Beagle Occre ref.12005 Scala 1:60

: 01 maja 2021, 19:22
autor: Sylwsz
Drugi maszt c.d

Re: Beagle Occre ref.12005 Scala 1:60

: 01 maja 2021, 19:28
autor: Sylwsz
tu mam dylemat
po przyklejeniu poprzeczek wg instrukcji przykryły one otwory pod jufersy.
nawierciłem nowe ale efekt mnie nie zadawała bo są niesymetryczne
Zwłaszcza że dolna poprzeczka jest tak przesunięta ze zasłania drugi otwór

Bedę coś musiał pokombinować. Ale zawsze takie manewry zostawiają ślad :(

Re: Beagle Occre ref.12005 Scala 1:60

: 05 maja 2021, 15:01
autor: Sylwsz
Puki co porobiłem coś przy dziobie okrętu
Posiłkowałem się tym rysunkiem
Bez tytułu.png
i tak to wyszło

Pierwsze liny bukszprytu i tu tez rysunek
Bez tytułu2.png
no i moje wykonanie

Re: Beagle Occre ref.12005 Scala 1:60

: 07 maja 2021, 19:00
autor: Sylwsz
Prace przy dziobie c.d.

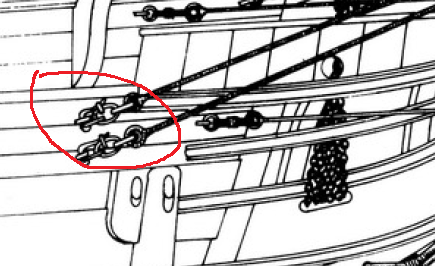

Tutaj chciałem zrobić choćby imitacje oryginalnego zapięcia.
Myślę ze w tej skali ciężko by było zrobić takie zapięcie
Bez tytułu1.png
Bez tytułu1.png (116.66 KiB) Przejrzano 2064 razy
a tak to zrobiłem

Re: Beagle Occre ref.12005 Scala 1:60

: 07 maja 2021, 19:05
autor: Sylwsz

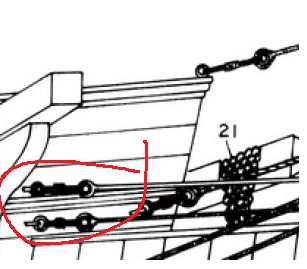

Nie wiem co to jest ale obstawiam ze to śruby rzymskie
Ciężko dostrzec dokładnie czy śruby czy raczej pętla linowa
Bez tytułu2.png
Bez tytułu2.png (60.11 KiB) Przejrzano 2059 razy
Chciałbym też to jakoś fajnie zrobić.

jak myślicie stosowano takie śruby w okrętach z tej epoki czy raczej to pętla linowa ?

Re: Beagle Occre ref.12005 Scala 1:60

: 08 maja 2021, 15:34
autor: dali
Sylwsz pisze: 07 maja 2021, 19:05 jak myślicie stosowano takie śruby w okrętach z tej epoki czy raczej to pętla linowa ?
Raczej to pętla linowa.

rigging period ship mode 1.JPG
rigging period ship mode 2.JPG
rigging period ship mode 3.JPG

Re: Beagle Occre ref.12005 Scala 1:60

: 09 maja 2021, 00:06
autor: TomekA
Poza tym, na te sruby rzymskie (turnbuckles), bylo troche za wczesnie - pierwsze z nich zostaly opatentowane w drugiej polowie XIX wieku, a Twoj statek byl zwodowany na poczatku tego wieku (o ile wiem).

Re: Beagle Occre ref.12005 Scala 1:60

: 10 maja 2021, 00:04
autor: Sylwsz
Dzięki , dzięki już wiem co dalej robić.
Dali masz super literaturę.
Chyba najwyższy czas żeby też samemu zacząć swoja bibliotekę..

Re: Beagle Occre ref.12005 Scala 1:60

: 24 sie 2021, 17:27
autor: Sylwsz
prace przy ostatnim maszcie

tu tez dorobiłem element który nie był ujęty w zestawie
Zapobiega przecieraniu się lin oczywiście w prawdziwym okręcie
pierwsza wanta i oczywiście tu tez będzie lina serwisowa

Re: Beagle Occre ref.12005 Scala 1:60

: 24 sie 2021, 17:28
autor: Sylwsz
Prace przy górnej części drugiego masztu
