Re: HMS Wolf 'Shipyard 1:48 - realizacja

: 24 paź 2021, 18:34
autor: sferoida
c.d.
Kształtki na konstrukcję rufy do najłatwiejszych tematów nie należały. Raptem kilka listewek, ale kilka musiałem robić powtórnie, część naprawiałem, a na resztę rzuciłem kilo szpachli. Na razie, słabo, bo słabo, ale wszystko się trzyma. Muszę chyba przewiązać listewką odbojnicy, która usztywni konstrukcję.
Niby skala nie najmniejsza (1:48), a jakoś takie delikatne te elementy.
Dla odskoczni zaczynam rzeźbić kotka na galion. Kurs pobieram od Jasia Fasoli, który tak ładnie Matkę Whistlera namalował :D

Re: HMS Wolf 'Shipyard 1:48 - realizacja

: 28 paź 2021, 17:45
autor: sferoida
Teraz cant frames. Jak to u mnie, wszystko muszę robić 2 razy. Nie jestem zdecydowany na promieniście rozchodzące się, czy też równoległe do osi. Literatura podaje różnie, w planach informacji brak, więc uruchamiam wyobraźnię. Mam na razie 1/2 w dwóch wersjach.

Re: HMS Wolf 'Shipyard 1:48 - realizacja

: 28 paź 2021, 19:54
autor: TomekA
Przejrzyj sobie ksiazeczki Davida Antscherl'a pt. "Swan Class Practicums", szczegolnie tom 1szy, na temat prawidlowego owregowania sloop'ow z tej epoki (chodzi co prawda o jednostki odrobinke pozniejsze (ok. 20-30 lat) niz Twoj Wilk, ale mysle ze konstrukcja ich byla bardzo podobna. Na dziobie i rufie sa wregi cant frames zarowno pochylone (tzw. hawse frames), jak i kilka tych najbardziej dziobowych ustawionych rownolegle do dlugiej osi kadluba (czyli oba typy przez Ciebie wspomniane).

A w ogole to zaczynam watpic w autentycznosc tego Wilka spod pachy autora Shipyardu. Co prawda, wsrod szeregu jednostek o tej samej nazwie byl taki sloop Wolf, ale nie z tej daty (kwestia dwoch lat - moze "pan Shipyard" zmienil ja celowo, by uniknac odpowiedzialnosci za autentycznosc jego okretu) i o innej liczbie dzial. Byc moze wiec ow pan wyrysowal sobie jednostke fikcyjna, przypominajaca tylko te historyczne sloopy. Plany z Shipyardu sa tez dla modelu typu p-o-b (planka-na-grodzi) a nie typu p-o-f (planka-na-wredze) - ten drugi typ odpowiada autentycznej praktyce szkutniczej budowania historycznych kadlubow, wiec juz tu (p-o-b) masz duze uproszczenie - bardziej z mysla o modelarzach poczatkujacych...

Re: HMS Wolf 'Shipyard 1:48 - realizacja

: 10 lis 2021, 19:16
autor: sferoida
Dzięki Tomku za kolejne cenne uwagi. Nie skreślałbym jednak tych planów zupełnie, dla mnie wydają się bardzo dobre. Może dlatego, że nie pracowałem jeszcze na innych. Przyznam, że zaczynają teraz wychodzić wszystkie błędy. Ale nic to, brniemy dalej, temat trzeba skończyć.
Na razie miotam się z wnętrznościami i kombinuję nad kolejnością, z czym zdążyć zanim zakryję sobie dostęp. Formę też sobie wymyślam na bieżąco. Traktuję ten model mocno ćwiczebnie, z myślą, że coś tam na finiszu wyjdzie.

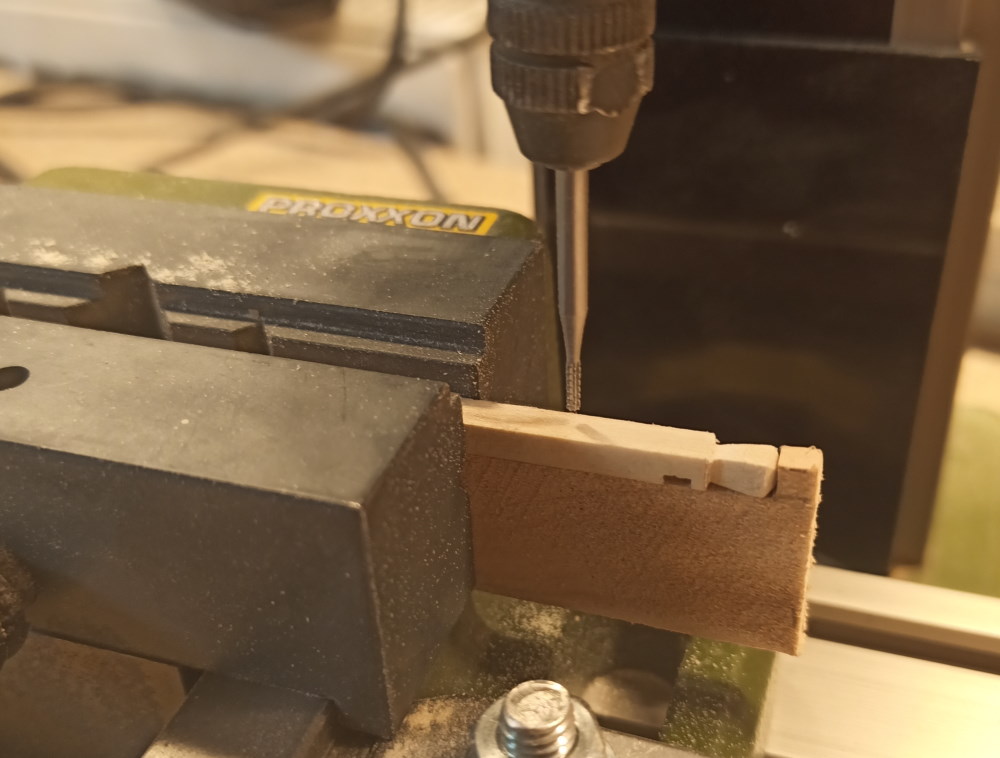

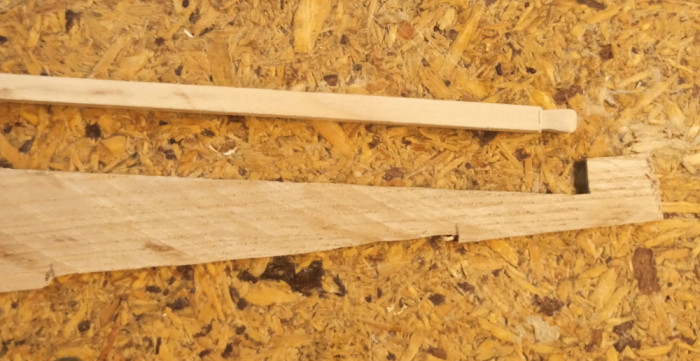

taki tam szablonik do frezowania
taki tam szablonik do frezowania

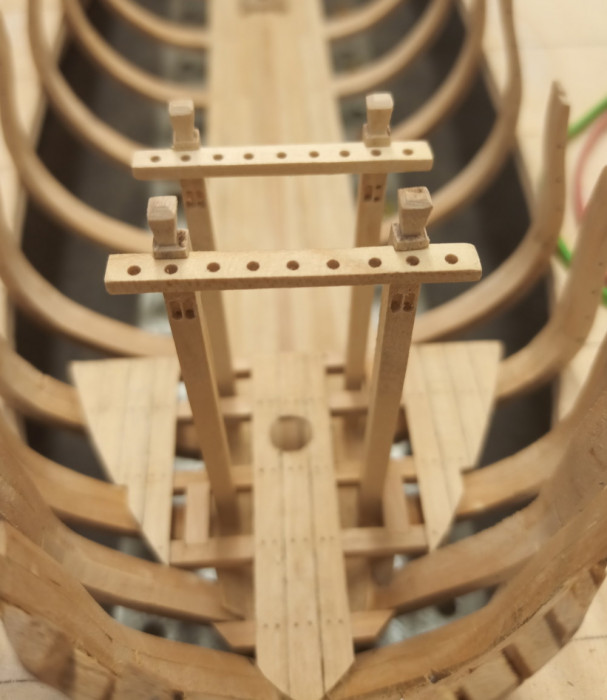

kołkownice wstawione do przymiarki
kołkownice wstawione do przymiarki

Re: HMS Wolf 'Shipyard 1:48 - realizacja

: 13 lis 2021, 12:49
autor: sferoida
Ostatni urobek to kwaterki i galion. Żona uznała, że mój postrach mórz i oceanów jest pocieszny. Normalnie nie wiem czy mam się obrazić, czy nie. Lepiej nie będzie, bo w tej skali nie jestem w stanie więcej wymiziać. Częściowo pokryty olejem, aby sprawdzić jak będzie zachowywał się kolor drewna. A rzeźbiłem w głogu

Re: HMS Wolf 'Shipyard 1:48 - realizacja

: 17 lis 2021, 19:12
autor: sferoida
Lutownica ze mnie kiepska, ale coś tam wyszło. Projekt "kuchnia" zrealizowałem z tego co znalazłem w garażu.

Re: HMS Wolf 'Shipyard 1:48 - realizacja

: 03 gru 2021, 17:54
autor: sferoida
c.d.
Po kilku ładnych dniach konstrukcję pokładu głównego uważam za skończoną. Na początku nie używałem nici puszczonej wzdłuż osi kadłuba i wyszło jak widać. Piotrek zaraz ochrzani mnie, że porządna osnowa podstawą sukcesu. I będzie miał rację. Teraz pozostaje mi przykryć pokładem krzywizny i niedoskonałości. W zamierzeniach chciałbym zasłonić tylko to, co niezbędne: fragmenty wzdłuż osi, przy lukach oraz pod artylerią.

Re: HMS Wolf 'Shipyard 1:48 - realizacja

: 05 gru 2021, 21:13
autor: oksal
Rewelacyjnie to wygląda, będzie medalowy model

Re: HMS Wolf 'Shipyard 1:48 - realizacja

: 07 gru 2021, 21:19
autor: Mirek77
:P Może już widziałeś tą relację. Jednostka bliźniacza. Co nieco można podejrzeć.

https://modelshipworld.com/topic/370-sp ... loop-1752/

Re: HMS Wolf 'Shipyard 1:48 - realizacja

: 12 gru 2021, 17:35
autor: sferoida
Dzięki, dzięki. I to zarówna za doping, jak i (Mirek) za podrzucenie linka, choć to nie moja liga (jeszcze).
Na razie ćwiczę co i jak poskładać, a przede wszystkim w jakiej kolejności. Jeszcze nie mogę skończyć głównego pokładu, bo zamierzam przykryć tylko stanowiska armatnie, więc muszę wyprowadzić ambrazury. Potem pójdzie kołkowanie i szlifowanie.
W międzyczasie podgoniłem pokład na dziobie wraz z akcesoriami.
Wszystko jeszcze w stanie luźnym, na pokładzie kabinowym mam przygotowany piecyk.
i moje królestwo :) dla pokazania skali
Ostatnio na SB Rafał wspominał, że jest spora. Niby tak, ale dla mnie i tak drobnica.
