Witam, kołkowanie wręg wykonałem tak jak jest pokazane na animacji komputerowej z budowy La Belle. Wręgi już oszlifowane i zakołkowane no i w końcu zacząłem montaż wręg na kilu. Najwięcej czasu i pracy zajęło mi ich wykonanie oby to już jakoś bez większych problemów "poszło".




Rozwiązanie klejenia, montażu wręg "odgapione" z relacji Kagry.

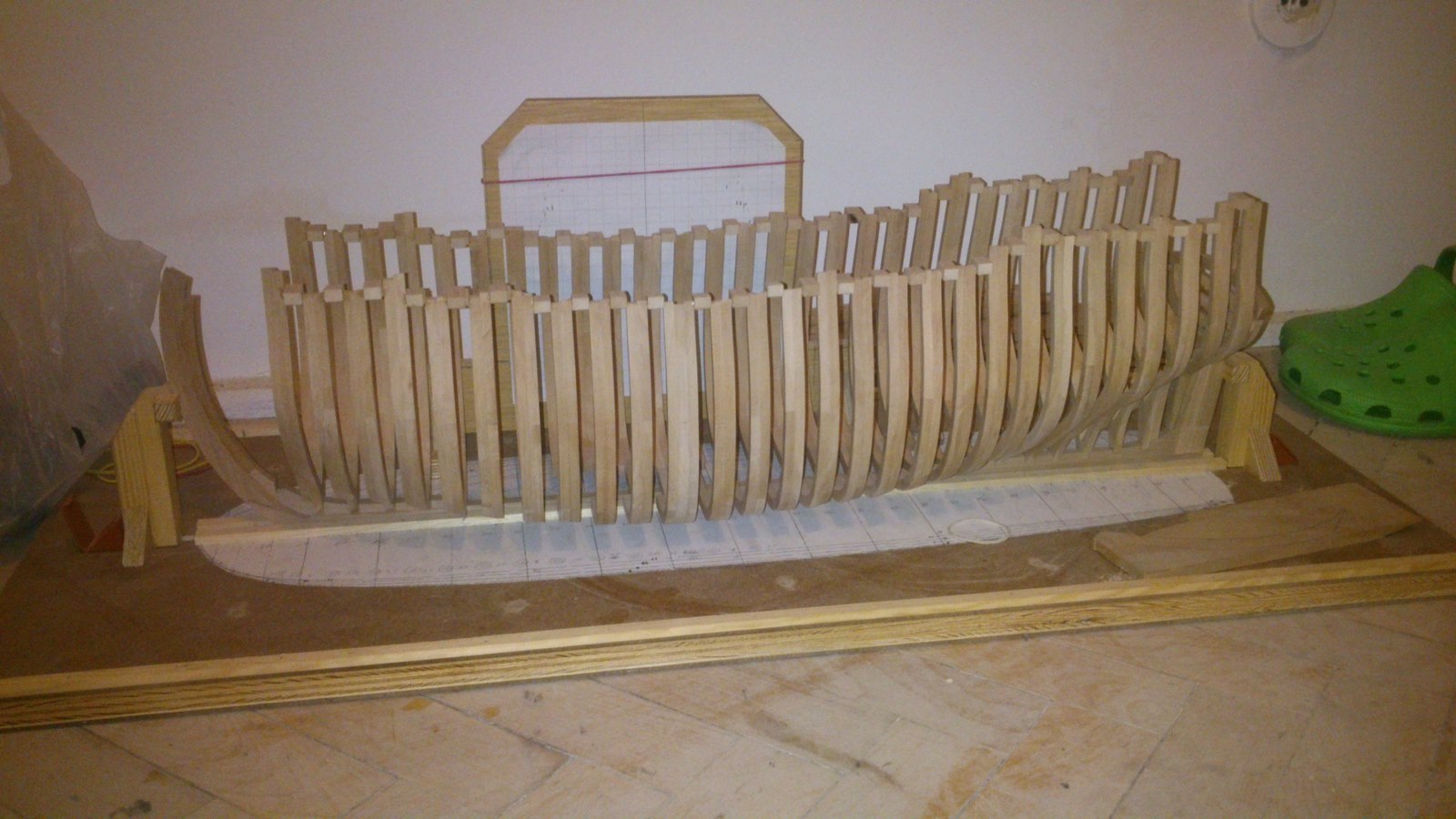

Coraz więcej wręg na swoim miejscu. Nie jest to poziom co u Kagry i Kazka ale jak na razie jestem zadowolony choć już widać że i tak czeka mnie sporo szlifowania i wtedy wyjdzie czy się udało wykonać w miare dobrze kadłub.

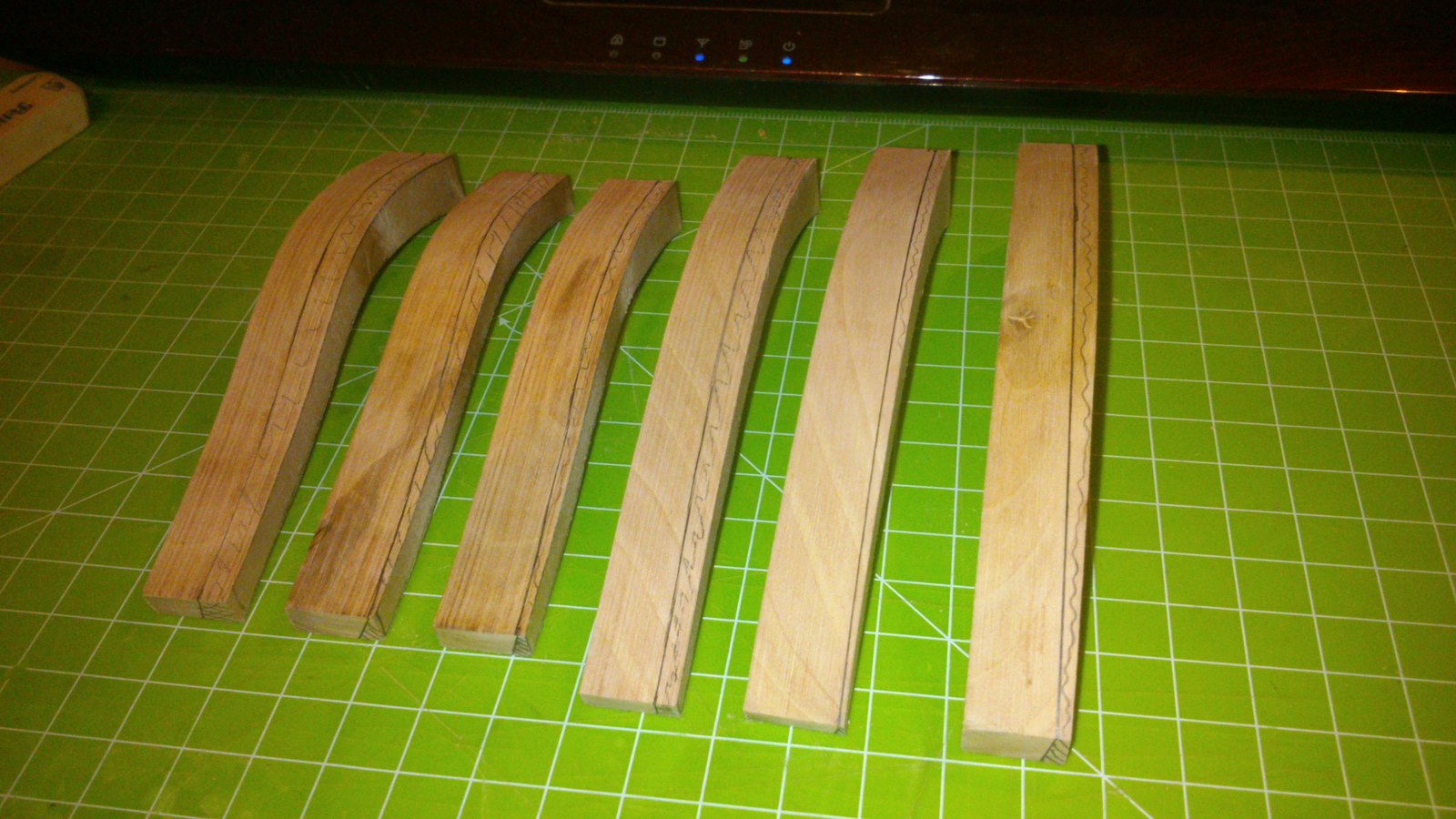

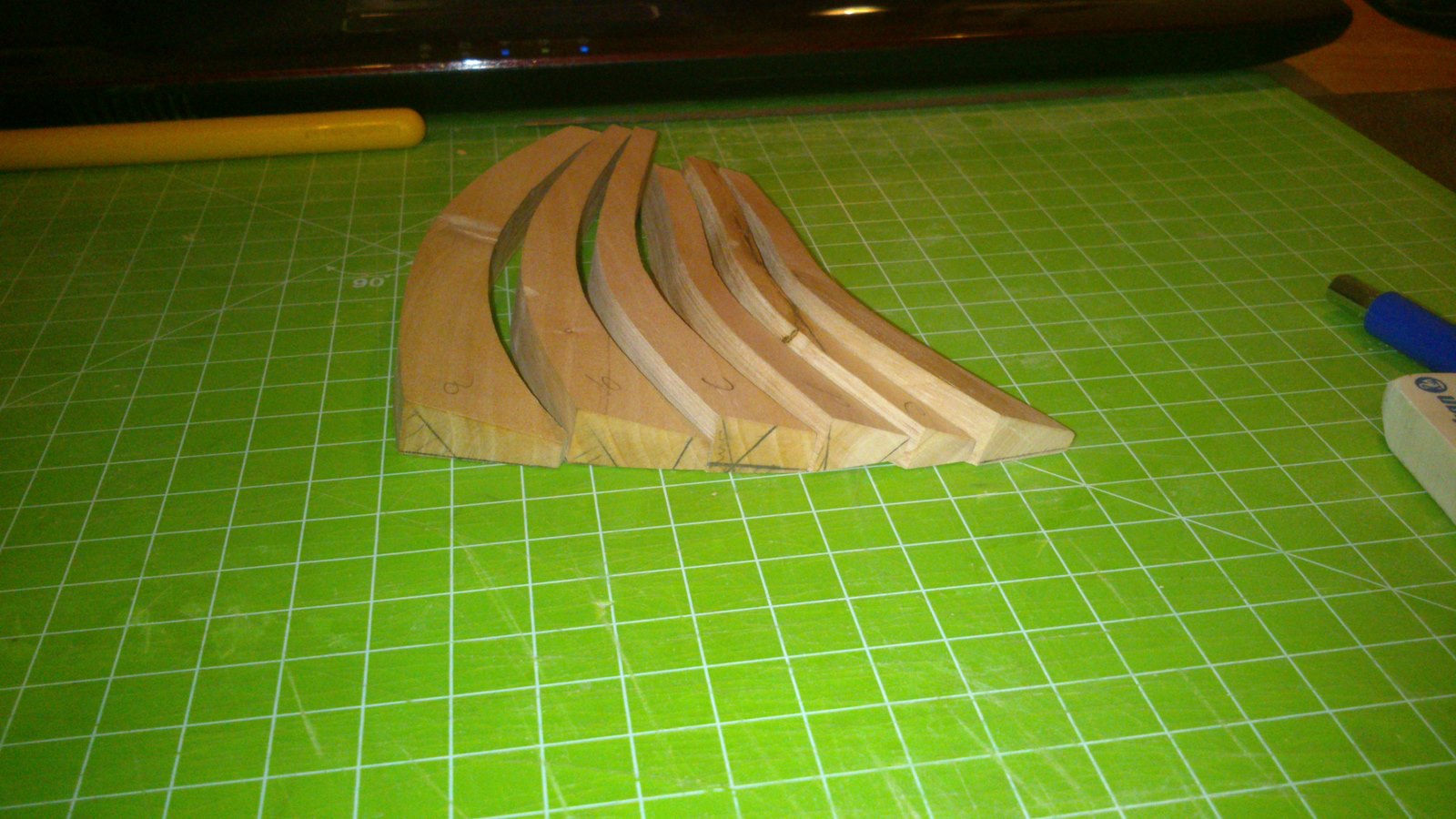

Witam. Dwa dni temu zacząłem prace nad dziobem LB. Na początku nie miałem pojęcia jak zacząć tą prace nad elementami dziobu i kierowałem się zdjęciami z jakiegoś (chyba) włoskiego forum jest pokazane na zdjęciach krok po kroku co i jak zrobić więc wszystko tylko "skopiowałem" i coś, jakoś wyszło na razie tylko jedna strona dziobu.

Przepraszam że pisze post po poście ale mam problemy z internetem i nie mogę za jednym razem dodać więcej zdjęć.

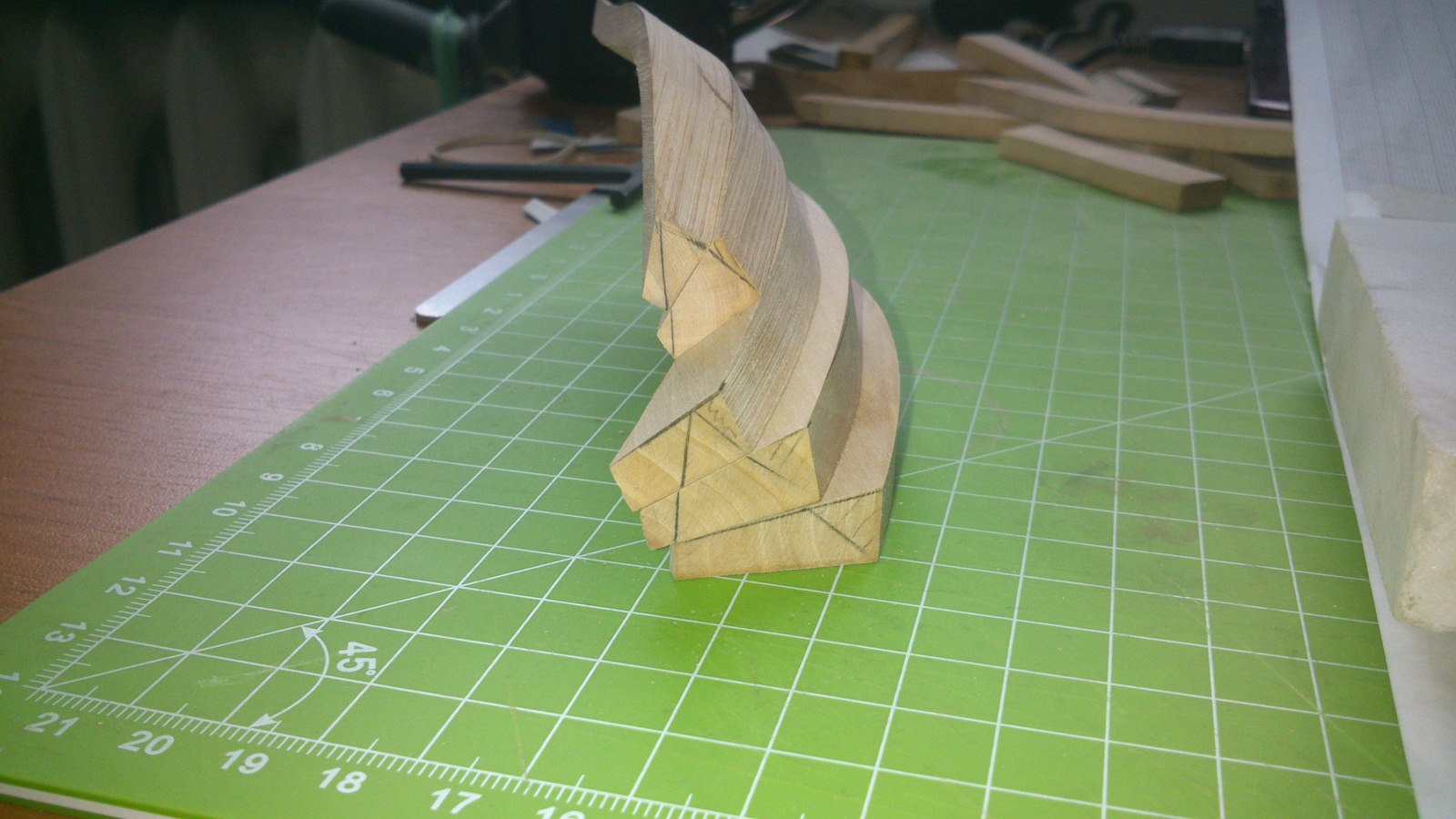

C.d dziobu:

Wykonanie dzióbka metodą wykreślną jest bardzo trudne.Też miałem z tym problem.Zrób go w/g szablonu, metodą dopasowywania krawędzi.Naddatki zewnętrzne i wewnątrz zbierzesz łatwo szlifierką lub klockiem z papierem ściernym.Ewentualne niedokładności zatrzesz na klej, podczas szlifowania.Może te zdjęcia z mojej roboty Ci pomogą.Przepraszam,że nieco zaśmiecę.Pozdrawiam.Kazimierz

Kaziu na pewno nie zaśmiecasz mojej relacji a wręcz bardzo dziękuje za zabranie głosu w zmaganiach z dziobem "Ślicznotki", mam te zdjęcia z Twojej relacji bo głównie na niej się wzoruje, ale ni cholerki nie kumam jak wykonałeś ten szablon do wykonania dziobu (no część kumam, część nie kumam). Chciałem pokazać co mi wyszło z wykonaniem dziobu w/g włoskiego forum.

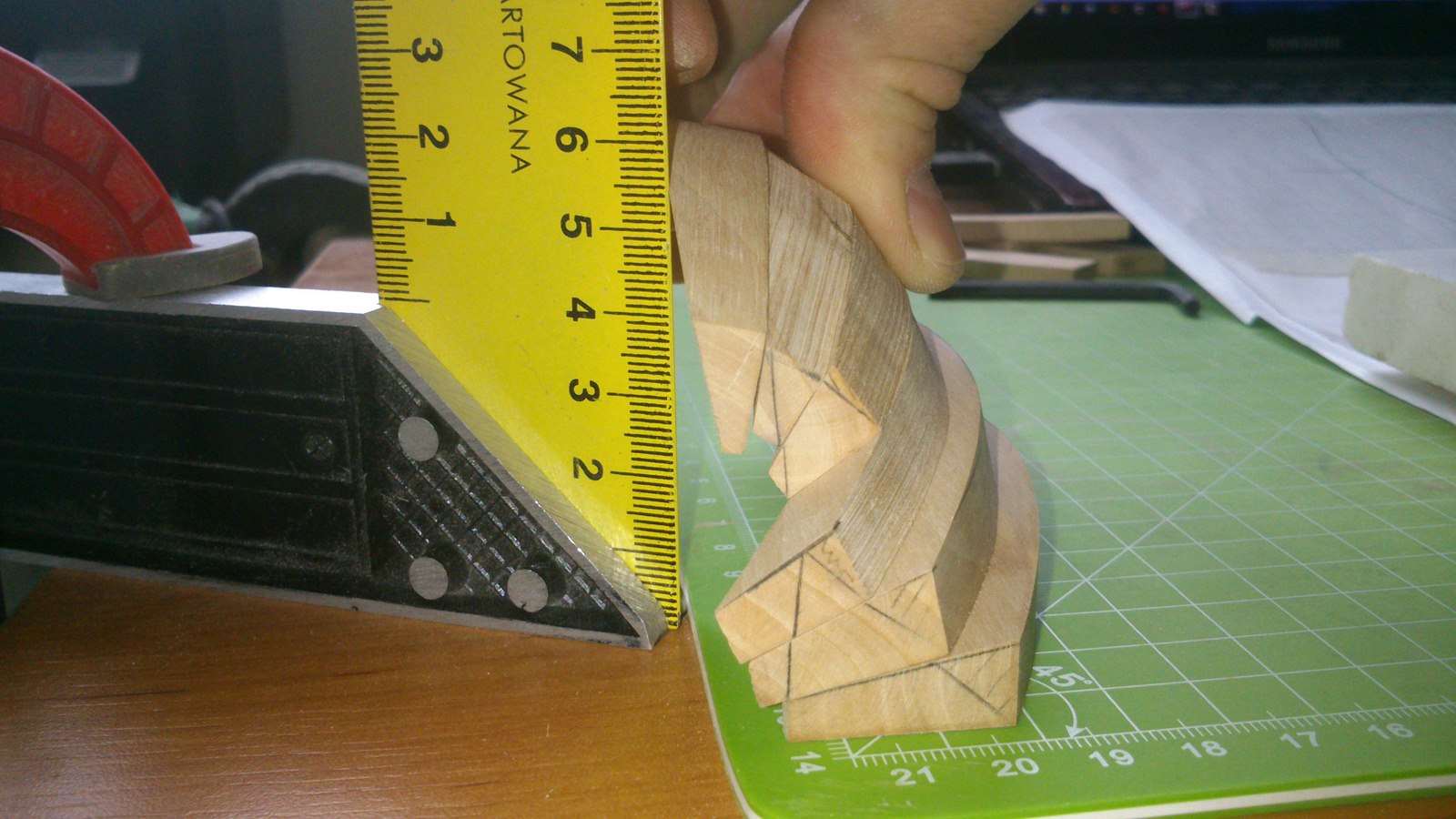

a to nie tak powinieneś trzymać ten kątownik ? Pod warunkiem ze ta pierwszą wręgę masz dobrze zeszlifowaną ale bez planów to jest tylko moje gdybanie

Kaziu ale jak zrobię tak Ty to pokazujesz to ten dolny element będzie odstawał i na to samo wyjdzie, czy nie? Już przymierzałem i właśnie ten dolny element odstaje.

wg mnie to tu powinien być kąt prosty i cos jest nie tak zeszlifowane ale bez planów to oczywiście tak jak mówię to jest moje gdybanie

Odnośnie szablonu.Szablon budujesz na ostatniej wrędze dziobowej.Szablon odzwierciedla kształt dziobu i szerokość dziobnicy.W dolnej części jest dzielony aby można było wyjąć gotowy dzióbek.Zauważ, na dole są wklejone pełne klocki od których zaczynasz dopasowywanie.Pozostałe kształtki zaczynasz od dziobnicy do wręgi.Tu ważne są krawędzie styku pod odpowiednim kątem.To robisz doświadczalnie.W sumie od dziobnicy do wręgi to jest kąt prosty.Kształt wyoblenia nadajesz z grubsza trzymając się kształtu dziobnicy i wręgi oraz tych sklejek wewnątrz.Najlepiej odrysowywać na bristolu i przenosić na drewno.Oprócz tego pamiętaj,że dołem trzeba nieco zwężać.U mnie za bardzo nie wyszło i musiałem kombinować.Następnie pole popisu ma szlifierka i papier ścierny.Zastosowanie tej metody pozwoli Ci idealnie wpasować się w ten szkielet co już posiadasz.Mechaniczne wykreślanie z planów może być obarczone jakimś błędem.To tyle.Życzę powodzenia.Kazimierz

P/s Tych zdjęć w mojej relacji nie ma.
