Etap 42. Okna.
Drobne elementy powtarzalne, w tym przypadku 4 ramki okienne burtowe i
2 okna przednie są identycznych rozmiarów i najlepiej robić je
za pomocą szablonu. W palcach się tego nie sklei a
szablon umożliwia poprawne wykonanie kilku takich samych
ramek okiennych. Umożliwia zachowanie i kształtu i jednakowej szerokości.
Nie wiem tylko czemu zrobiłem okna rufowe większe ?
Będę musiał zrobić jeszcze jeden szablon .
Ważna sprawa, rogi szablonu ruchomego muszą być ścięte bo inaczej
klej CA sklei to z ramką, zresztą na fotkach chyba to widać.

Jak zawsze doskonała lekcja modelarstwa nie tylko dla młodych adeptów szkutnictwa,ale i dla nas starych repów.Romek pozdrawiam w oczekiwaniu na dalsze lekcje.

Okna c.d.

Śliczne dzięki Kaziu, pozdrawiam równie serdecznie.
Robię dużo uproszczeń aby zbytnio nie komplikować,
myślę, że zostanie to mi wybaczone. Chodzi mi o jak najprostsze
zbudowanie modelu od A do Z.
Nacięcia można zabarwić, zrobić w odpowiedniej skali etc.
Pozostawiam to budującym.


Wykorzystując drewniany szablon odrysowałem
od niego ponacinaną folię od skoroszytów i wstawiłem
do ramek rufowych. Ramki rufowe były robione tym samym szablonem
powiększonym o 1,2 mm za pomocą 2 pasków
forniru. Ledwo, ledwo ale jakoś się dopasowały te okna rufowe.
Pozostałe okna są robione według drewnianego szablonu
z usuniętymi dwoma paskami forniru.
Reszta na fotkach.

Dwa okienka...

Etap 43. Drzwi.
Okna oszklone i wklejone na swoje miejsca
Czas na drzwi. Szczegóły na fotkach.

Drzwi po wklejeniu.

Etap 44. Wykonanie drewnianych pierścieni.

Pierścienie będą potrzebne na wykończenie otworów pod :
liny kotwiczne burtowe i pokładowe szt. 4,
otwory armatnich szt.2
podstawy masztów szt 3.
liny blokujące ster szt 2.

Trochę tych kółeczek jest.

Przedstawiam jak w miarę prosto i szybko to wykonać.

Dalsze "pierścieniowanie".
Tym razem otwory na lufy armat.
Metoda jak poprzednio, tylko pierścienie 2 razy większe.

Romeczku mam nadzieję, że nie będziesz miał mi za złe, że wchodzę Ci z butami w relację... ale chciałem zaprezentować inną metodę wykonania "pierścieni"

Ja robię to tak i ta metoda pozwala mi na... myślę bardzo dobre wykończenie takiego detalu...

Wybieram sobie kawałek listewki o szerokości i grubości takiej jaka mi potrzebna, następnie docinam sobie z niej odp. długość celu uzyskania kwadratu

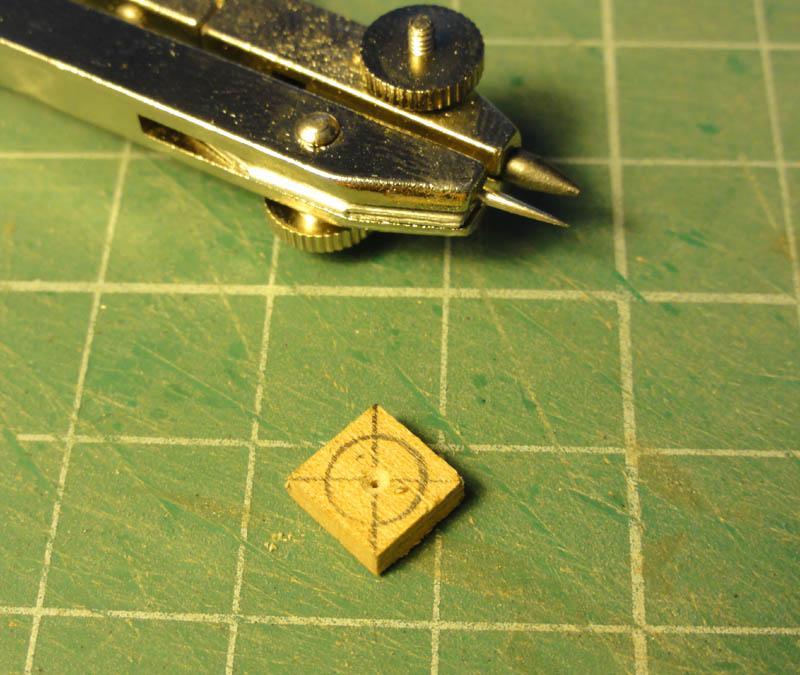

... wyznaczam środek tegoż drewnianego kwadratu i cyrklem, który każdy za pewne w domu ma... rysuję żądaną zewnętrzną średnicę. Od wewnątrz nawiercam wiertłem otwór i osadzam w nim frez diamentowy (do kupienia na allegro za parę złoty zestaw 30 frezów diamentowych do pazurów )

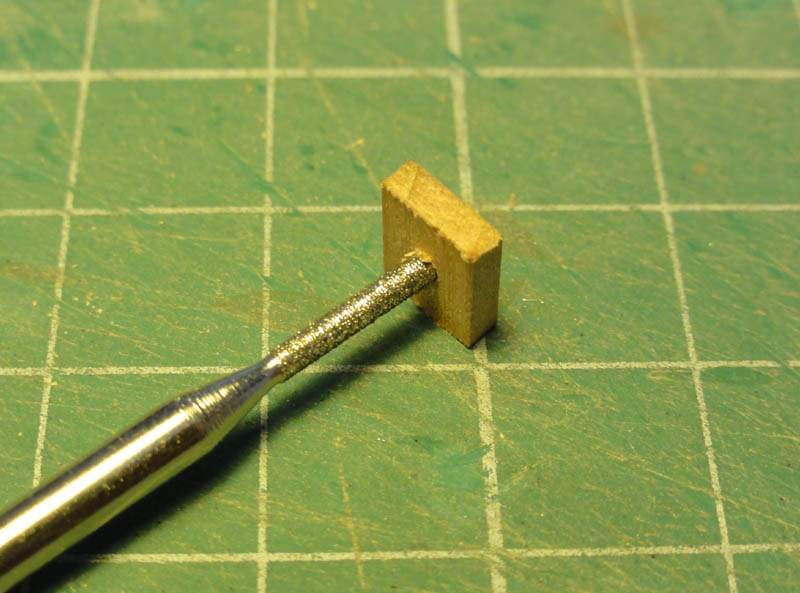

Część robocza frezu zaklinuje się w nawierconym otworze i spokojnie można "toczyć" pierścienie...

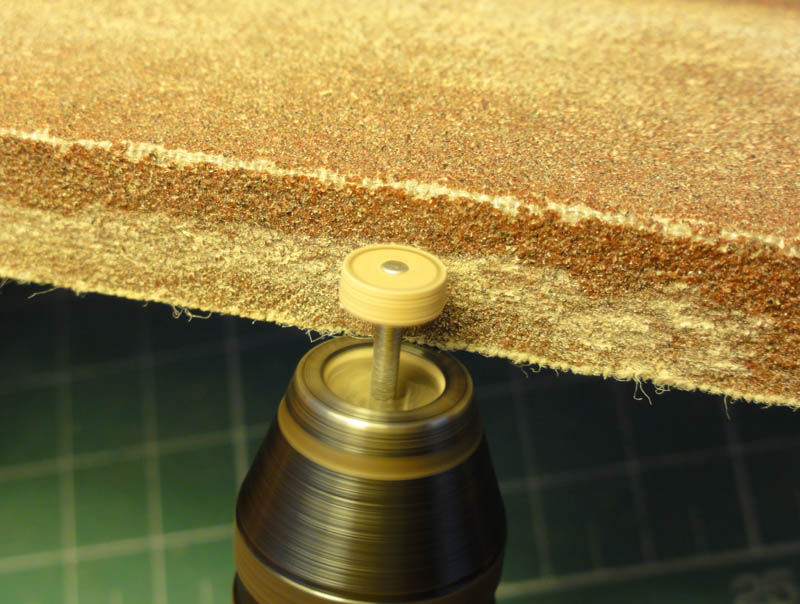

Do zgrubnego "toczenia" używam deseczki z papierem ściernym o dość dużej gradacji jakieś 150.









Dalsze, już końcowe wykończenie przeprowadzam papierem ściernym 400 i wełną stalową o gradacji 0000

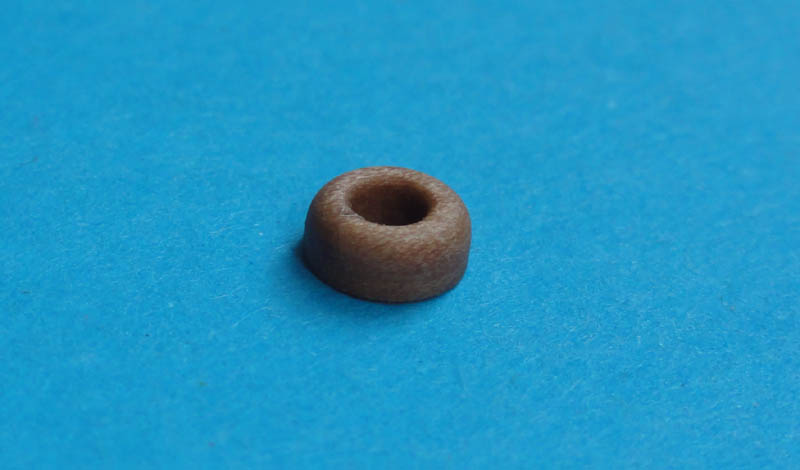

I gotowy pierścień...





Pozdrawiam

Bardzo fajna metoda do małych elementów.
Robi się faktycznie przyjemnie, szybko i co ważne dokładnie.
Dzięki Mati, bardzo praktyczna i cenna porada,
właśnie się miałem zabrać za pierścienie kotwiczne pokładowe,
które akurat są małe.
