HMS Victory - moje próby z sekcją

: 14 mar 2021, 11:42
autor: Artek
Witam.

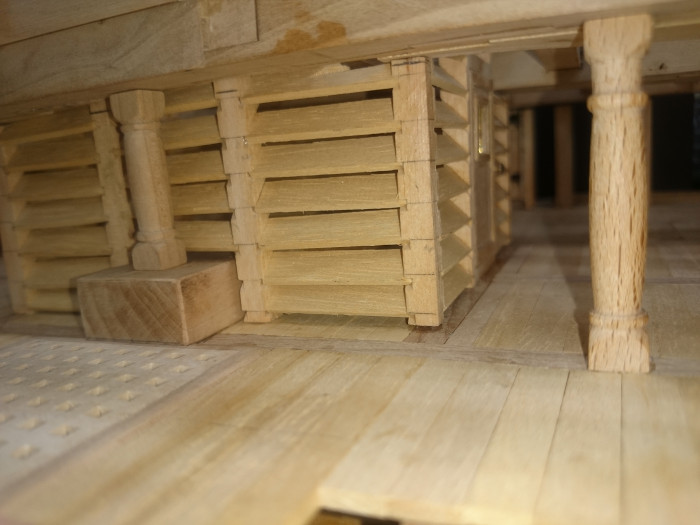

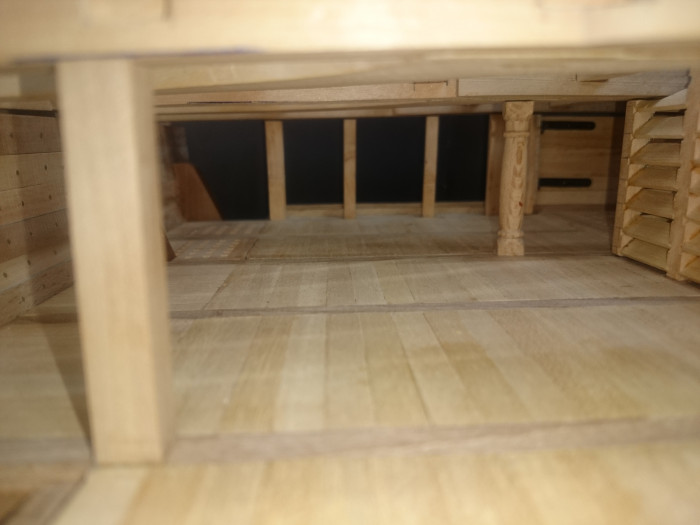

Próba poskładania Pump Room (pokój pomp ???).
Wcięcia w belkach na deski wykonałem za pomocą sanek na pile tarczowej.
Tymczasowa podziałka była pomocna.
Wszystkie plany jakie posiadam, te pomieszczenie pokazują w przekroju.
Internet jest pełen fotek, rysunków i filmów o okręcie.
Ale jakoś pomijany jest ten szczegół w relacjach odwiedzających.
Posiłkowałem się relacjami modelarzy składającymi model Okrętu Jej Królewskiej Mości.
Na planach nie ma widoku drzwi.
Ale gdzieś w głowie miałem obraz jakichś drzwi na okręcie.
Idąc tą drogą coś skleciłem.
Pręty w oknie to drut mosiężny 0,7mm.

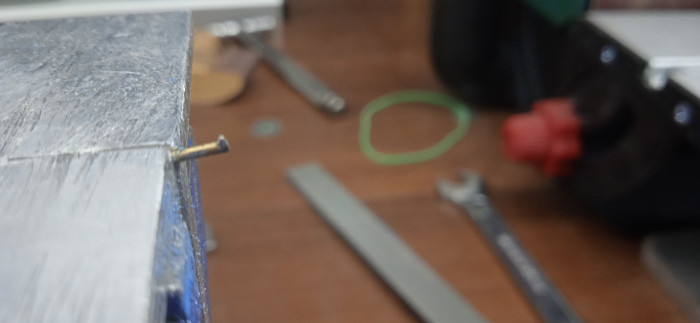

Gałka w drzwiach : gwóźdź 1,5mm
Materiały mieszane. To co posiadam.

EDIT:

Znalazłem film w którym jest dość dokładnie pokazane pomieszczenie wraz z drzwiami.
I niestety nie wygląda to jak ja zrobiłem.

Prześpię to i przemyślę.
Zmiana drzwi wiąże się z popsuciem aktualnych. :(

Pozdrawiam, Artur.

HMS Victory - moje próby z sekcją

: 02 maja 2021, 11:55
autor: Artek
Witam serdecznie.

Do wszystkich, którzy chcą budować model - zaopatrzcie się w dobre, dokładne plany.
Gdy zaczynałem to wszystko wydawało się proste i takie było na wstępnym etapie.
Ale im dalej, tym bardziej widzę i potykam się o brak dokładności w planach, które mam.
Plany same w sobie nie są złe, ale ja zeskanowałem je 1:1 z książki i do wydruku w powiększeniu 600%.
Bardzo się to wszystko rozjeżdża i traci na dokładności.
Efektem jest ciągłe dopasowywanie elementów do siebie, straty materiału na nieudane/niepasujące części.
Trochę to frustrujące i zniechęcające.
By nie wyrzucić sekcji do pieca, musiałem sobie zrobić przerwę w jej oglądaniu a tym bardziej pracą.

Każdy element, który chciałem zrobić przedstawiał się jako niewykonalny, lub w tak złej jakości, że nie warto nawet próbować.

Jako stały obserwator pracy modelarzy na Kodze, trafiłem na post : https://www.koga.net.pl/forum/534/47492 ... 944#p89944

Muszę przyznać, że bardzo mnie zainspirował i zachęcił do dalszej pracy.

Dużo pracy przede mną, ale idziemy dalej.
Efekty pracy poniżej.

W pierwszej kolejności padło na greting.

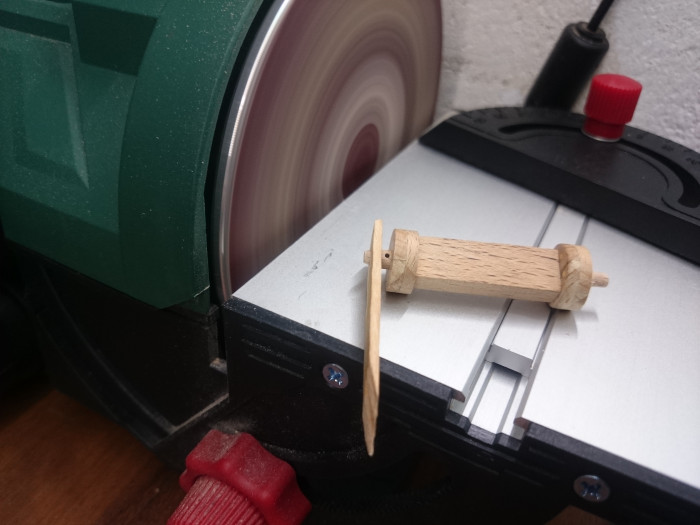

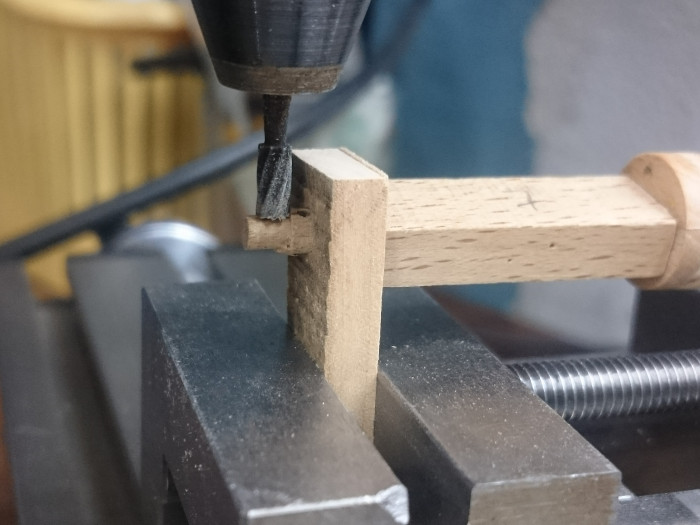

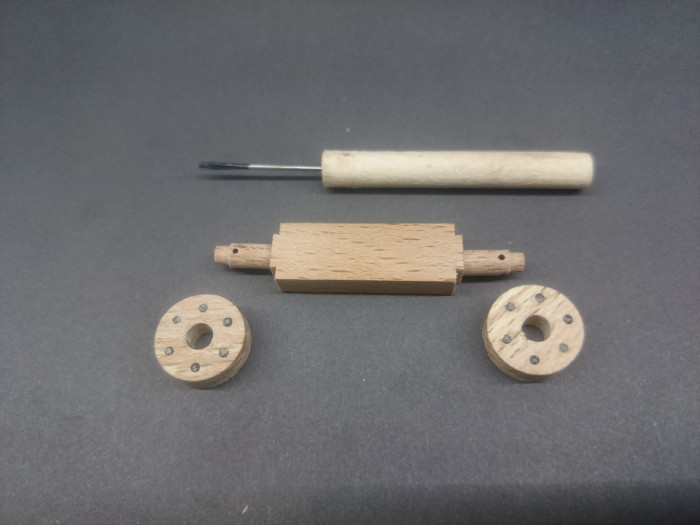

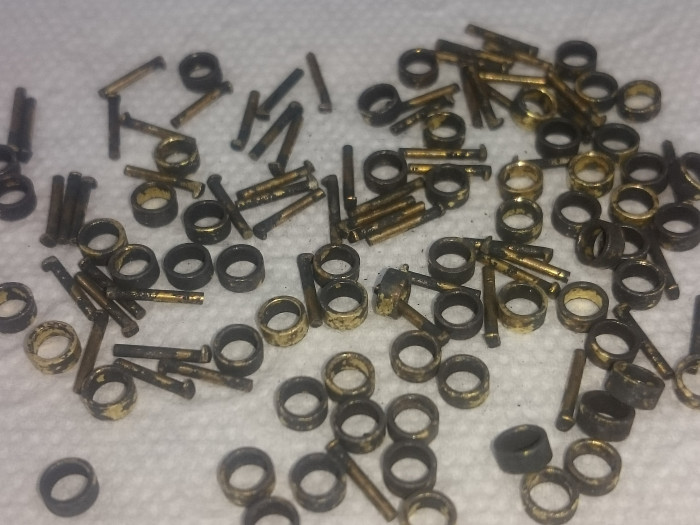

Następnie przerzuciłem się na pompy.
Próba zrobienia pomp w całości mogła by się skończyć całkowitą katastrofą projektu (piec), więc je sobie odpuszczę.

W planach z których korzystam "Anatomy of the ship" Johna McKay obecność pomp jest zaznaczona, ale brak dokładnych rysunków. Posiliłem się więc planami M. Skwiot, oraz pracami modelarzy między innymi : https://en.henkvanluinen.com/building-p ... tory/pumps

Pozdrawiam i życzę wiosny.

Re: HMS Victory - moje próby z sekcją

: 02 maja 2021, 18:55
autor: TomekA
Tu masz rysunki tych pomp

HMS Victory - moje próby z sekcją

: 02 maja 2021, 21:31
autor: Artek
Tomku, bardzo dziękuje za rysunki.
Pan M.Skwiot w swoich planach chyba się wzorował na tych rysunkach, bo są prawie identyczne.

Tak to wygląda teraz u mnie. Poskładane na "aby".

Pozdrawiam, Artur.
