[R] Pilot 63 skala 1:50

: 16 cze 2020, 18:01
autor: Slawek Kromer
Witam

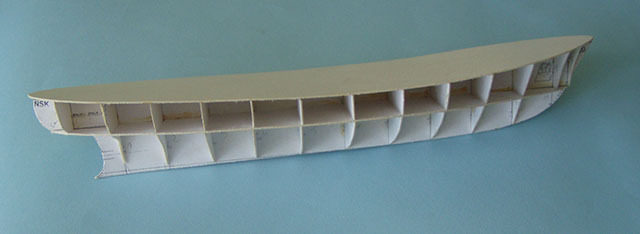

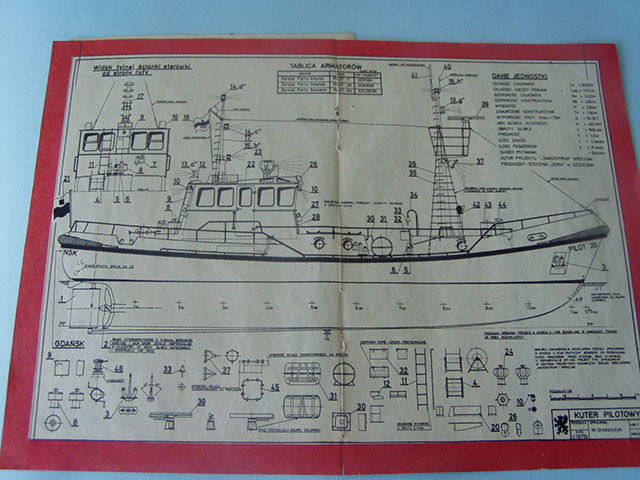

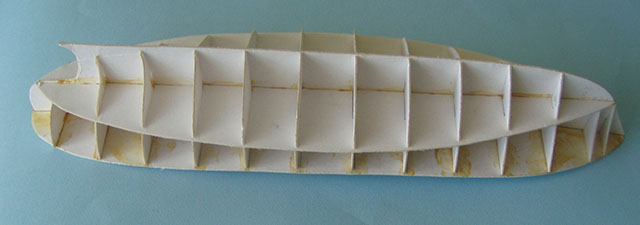

Trochę było odpoczynku - trzeba zacząć coś nowego . Tym razem wybrałem kuter Pilot 63 którego plany były w modelarzu 10/1976 r. Będzie to jednak współczesna wersja w malowaniu WUŻ . Po przeskalowaniu planów do potrzebnych wymiarów przystąpiłem do lepienia - na początek kadłub
i tradycyjnie fotki

do następnego spotkania
pozdrawiam
Sławek

Re: [R] Pilot 63 skala 1:50

: 17 cze 2020, 05:06
autor: Jarek
Widzę Sławku, że mamy podobny gust modelarski.
"Szkwały" budowaliśmy na kodze prawie jednocześnie, a teraz "Piloty" ;)

Re: [R] Pilot 63 skala 1:50

: 17 cze 2020, 08:41
autor: marek1
Witam,zapowiada się kolejna kartonowa perełka,przy okazji okazało się ,że mam te plany ,powodzenia,pozdrawiam marek

Re: [R] Pilot 63 skala 1:50

: 26 cze 2020, 17:02
autor: Slawek Kromer
Witam
Jarek -lubie lepić cywile
marek1-Marku czasem może być gniot

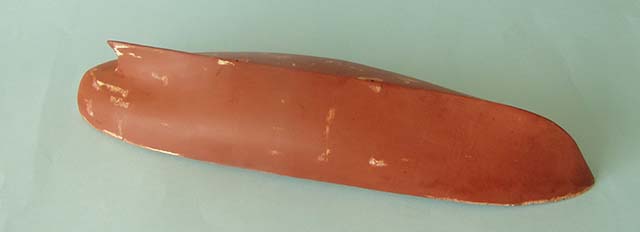

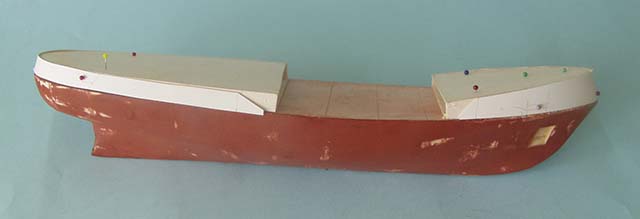

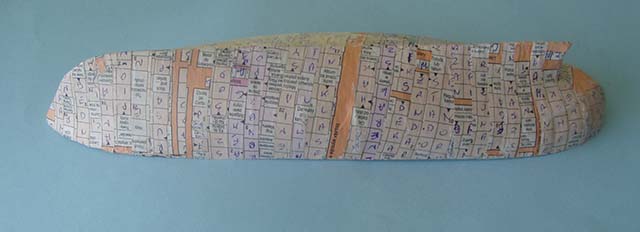

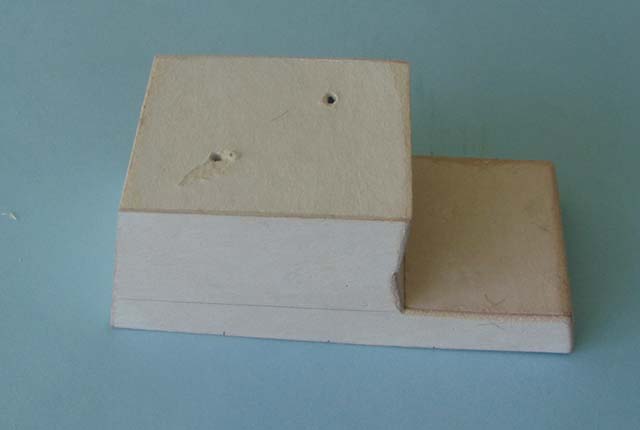

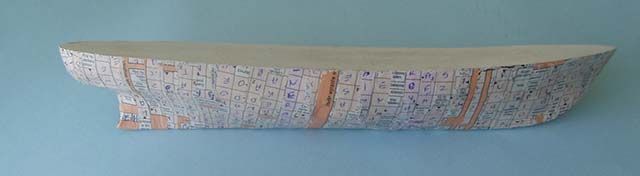

Kadłub wypełniłem styropianem i po oszlifowaniu okleiłem paskami papieru. Po wyschnięciu zaszpachlowałem a następnie szlifowałem . Aby sprawdzić jak wyszło prysłem podkładem.Podczas schnięcia kadłuba ulepiłem szablon do zrobienia sterówki oraz nadburcie

do następnego spotkania
Sławek

Re: [R] Pilot 63 skala 1:50

: 26 cze 2020, 19:15
autor: marek1
Sławku ,jaki gniot ,przecież to całkiem ładny cywil do twojej kolekcji,pozdrawiam Marek

Re: [R] Pilot 63 skala 1:50

: 04 lip 2020, 16:58
autor: Slawek Kromer
Witam
Na podstawie zdjęć znalezionych w internecie oraz fotek które otrzymałem od Andrzeja ze Szczecina (Bezan684) widać że pokład jest szerszy od kadłuba . Dorobiłem nowy z kartonu i zamocowałem wsporniki. Polepiłem trochę sterówkę ,musiałem w stosunku do Pilota 20 zmienić wejście .Dwa boczne na sterówce zostały zaspawane .Pobawiłem się też z wnętrzem

Do następnego spotkania
Sławek

Re: [R] Pilot 63 skala 1:50

: 14 lip 2020, 17:06
autor: Bezan684
Witam Sławku.
Dzisiaj wróciłem z krótkiego rejsu, przesłałem na maila fotki z wymiarami. Co do pokładu to faktycznie jest on szerszy niż kadłub, ale stanowi to konstrukcyjnie do zamocowania odbojnicy. Pod tym jest dospawany pas z blachy który jest dolnym elementem mocowania odbojnicy. pod dolnym pasem są takie usztywnienia tak jak zostało to pokazane na Twojej fotce kadłuba. W środku między tymi blachami wstawiono gumę o przekroju większym niż obrys tych blach co stanowi zabezpieczenie kadłuba przy dochodzeniu do burty statku, kei itp.
pod spodem dolnego pasa są dospawane rury w kształcie klina co stanowi podporę dolnego pasa mocowania odbojnicy.
Pozdrawiam
Andrzej

Re: [R] Pilot 63 skala 1:50

: 14 lip 2020, 18:00
autor: Slawek Kromer
Andrzej - dzięki za fotki będą przydatne .

Re: [R] Pilot 63 skala 1:50

: 16 lip 2020, 19:14
autor: Slawek Kromer
Witam

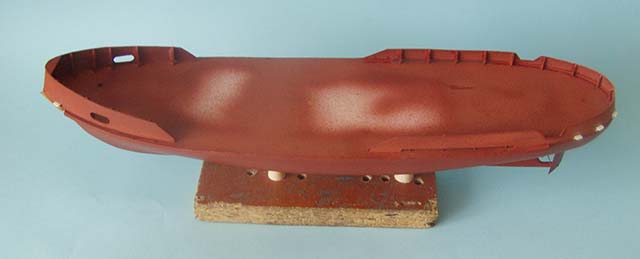

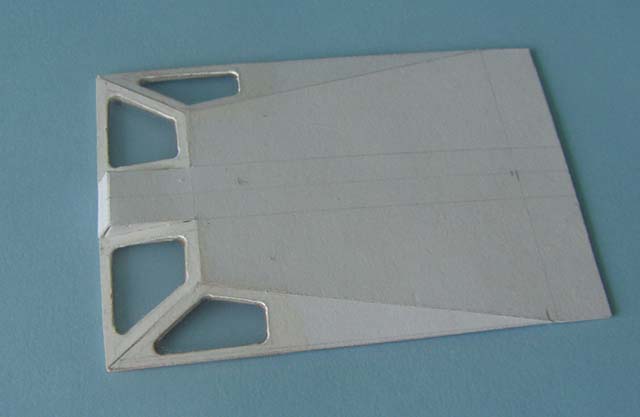

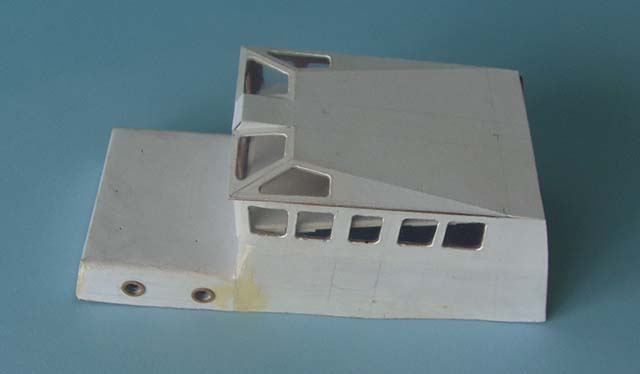

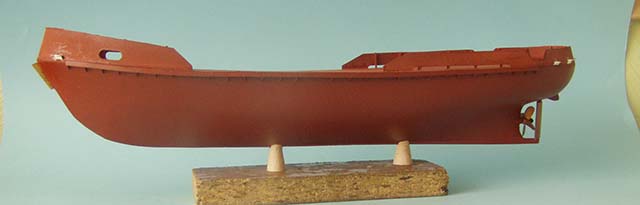

Udało się zrobić dach na sterówke i pierwsza przymiarka . Zamocowałem nadburcie i dorobiłem wsporniki zrobione na podstawie fotek

do następnego spotkania
Sławek

Re: [R] Pilot 63 skala 1:50

: 05 sie 2020, 12:20
autor: Slawek Kromer
Witam
Tym razem zabawa z nową nadbudówka ,drucikami i lutowaniem

Do następnego spotkania
Sławek
