Bofors 40mm, z ORP Orzeł, ORP Sęp.

: 16 gru 2022, 20:39
autor: RazNaRok
Witam,

Koledzy czy kojarzycie może, w którym numerze modelarza lata 80-90r.
Był opublikowany plan w skali 1:50: 2x40mm Bofors z ORP Orzeł, ORP Sęp ?

Re: Bofors 40mm, z ORP Orzeł, ORP Sęp.

: 16 gru 2022, 20:56
autor: Jarek
MODELARZ 10/1988

Możesz sobie pobrać w pdf. Działko o które pytasz: strona 22

https://archive.org/details/mag-Modelarz_1988-10

P.S.
Na okładce tego numeru znajduje się model , który akurat obecnie buduję :lol: :lol:
Więcej w mojej relacji ;)

Re: Bofors 40mm, z ORP Orzeł, ORP Sęp.

: 17 gru 2022, 07:35
autor: ZdzislawM.
Oryginał z Sępa doskonale wyremontowany stoi w Muzeum Marynarki Wojennej w Gdyni.
Poniżej widok w całej okazałości, mam jeszcze kilka ,jak będą potrzebne daj znać.
Pozdrawiam

Re: Bofors 40mm, z ORP Orzeł, ORP Sęp.

: 17 gru 2022, 16:19
autor: RazNaRok
Jarek pisze: 16 gru 2022, 20:56 MODELARZ 10/1988

Możesz sobie pobrać w pdf. Działko o które pytasz: strona 22

https://archive.org/details/mag-Modelarz_1988-10

P.S.
Na okładce tego numeru znajduje się model , który akurat obecnie buduję :lol: :lol:
Więcej w mojej relacji ;)

Dziękuje.

Czy zachowały się jakieś zdjęcia Orła z obróconymi wyrzutniami burtowymi i/lub działem obróconym na burtę?

Re: Bofors 40mm, z ORP Orzeł, ORP Sęp.

: 18 gru 2022, 11:38
autor: RazNaRok
ZdzislawM. pisze: 17 gru 2022, 07:35 Oryginał z Sępa doskonale wyremontowany stoi w Muzeum Marynarki Wojennej w Gdyni.
Poniżej widok w całej okazałości, mam jeszcze kilka ,jak będą potrzebne daj znać.
Pozdrawiam

Kilka już mam, chętnie przyjmę coś ponadto co już mam.

Aktualnie potrzebne są zdjęcia obróconych wyrzutni burtowych, oraz obróconego działa 105mm w obudowie.
Mam tylko dwa zdjęcia z Sęp'a, niegdyś widziałem jeszcze cztery (konradus.pl) ale wcięło je z hostów.

Re: Bofors 40mm, z ORP Orzeł, ORP Sęp.

: 16 mar 2023, 11:21
autor: RazNaRok
By nie zakładać osobnego wątku.

Jakiego typu kotwicę stosowano na ORZEŁ / SĘP ?

Koninklijke Nederlandsche Grofsmederij "Leiden" stockless anchor - 1930 czy jakaś inna?
Screenshot 2023-03-16 124146.png
Screenshot 2023-03-16 124317.png

Re: Bofors 40mm, z ORP Orzeł, ORP Sęp.

: 17 mar 2023, 09:26
autor: RazNaRok

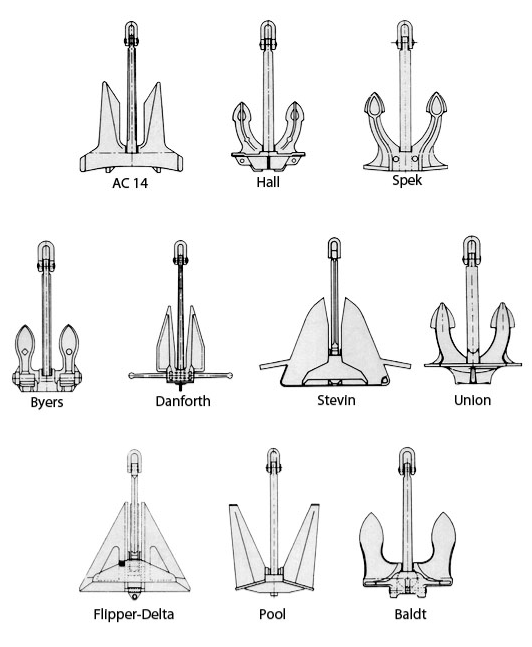

Hmmm. Pare dobrych fotek jest... niestety i tak nie nie wyglada jak żaden standard kotwicy który da się szybko znaleźć online. Ma charakterystyczną płytę oporowa z balastem osadzoną wachliwie na trzonie, więc napewno nalezy do grupy kotwic stockless z holenderskiego stokloos anker. Jednak nie jest to kotwica Chall'a, z uwagi na kształt zębów i brak użebrowania płyty oporowej, pionowymi zębami przypomina kotwice typ ZY-6 lub Byers, ale na tym podobieństwa się kończą.

Koninklijke Maatschappij de Schelde uit Vlissingen: Bouwnummer 205 (Orzeł)
Rotterdamsche Droogdok Maatschappij: Bouwnummer RDM-196 (Sęp)
Rotterdamsche Droogdok Maatschappij: Bouwnummer RDM-206 (O 24)

Rzucił się komuś w oczy rysunek takiej ?

Re: Bofors 40mm, z ORP Orzeł, ORP Sęp.

: 17 mar 2023, 11:05
autor: ryszardb
Wydaje mi sie że to kotwica robiona dla tej jednostki
Pozdrowienia
Ryszard B

Re: Bofors 40mm, z ORP Orzeł, ORP Sęp.

: 17 mar 2023, 13:00
autor: RazNaRok
Całkiem możliwe że dla wszystkich Ptaszków i budowanych na ich podstawie OP klasy O-21.

Przeglądam:
https://www.cherini.eu/etnografia/ancore/Ancore.htm

400szt do wyboru i nie widać naszej z ptaszków i klasy O-21 ;)
Albo zwyczajnie najciemniej pod latarnią...
