Re: Motorówka Straży Granicznej S-12 "Szkwał"

: 19 lip 2018, 15:00
autor: Jarek
Do Polski zapewne go kiedyś przywiozę, ale pływanie w tczewskim parku to czaro widzę. To duży model i potrzebuje trochę większego akwenu.

Re: Motorówka Straży Granicznej S-12 "Szkwał"

: 21 wrz 2018, 11:28
autor: Jarek
Wakacje się skończyły, czas zabrać się do dalszej pracy. Roboty na "Szkwale" ubywa, najwięcej zostało w wyposażeniu sterówki. No ale pomału jedziemy do przodu. Zrobiłem system ochrony p-poz CO2:



A także gniazda siłowe (380V):




Oraz tylną lampę pokładową:



I już wszystko pomalowane i na swoim miejscu:




W sterówce wykonałem tapicerowane siedzisko ławki:




Buduje się także pulpit sterowniczy:

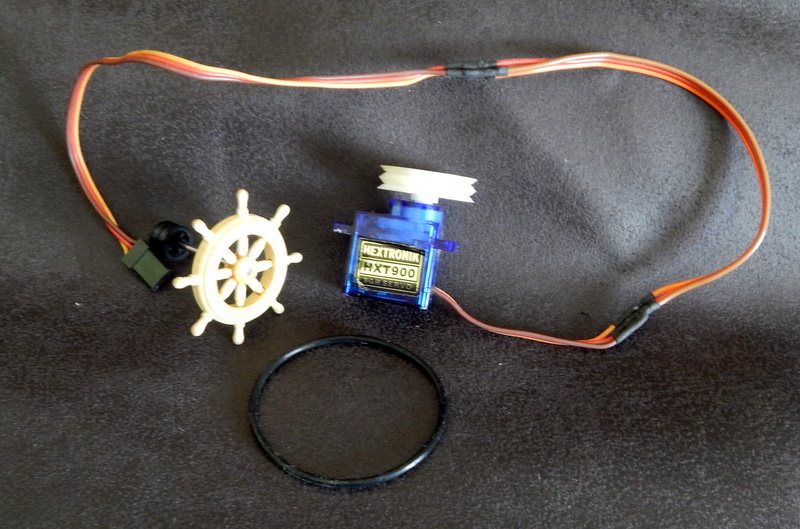

Koło sterowe kablem V będzie sprzęzone z serwem sterów.
Koło sterowe kablem V będzie sprzęzone z serwem sterów.




Re: Motorówka Straży Granicznej S-12 "Szkwał"

: 18 paź 2019, 23:53
autor: Jarek
Koledzy, długo mnie nie było. Cały czas czekałem na grafikę i kalkomanie z "Melius Manu". Mimo ponad półtora roku czekania nie doczekałem się. Tak niesłownej firmy z ignoranckim podejściem do klienta nie spotkałem nigdy. "Melius Manu" to materiał na zupełnie inny temat. Konkurencyjna firma ogarnęła całość: projekt, wydruk i wysyłka do UK w dwa tygodnie.
A teraz do rzeczy.
Model z kalkomaniami prezentuje się bardzo okazale. Duże napisy wykonane przy pomocy masek:




Wykonałem również pulpit sterowniczy:



Kilka szafek sterowniczych:





Fotele:

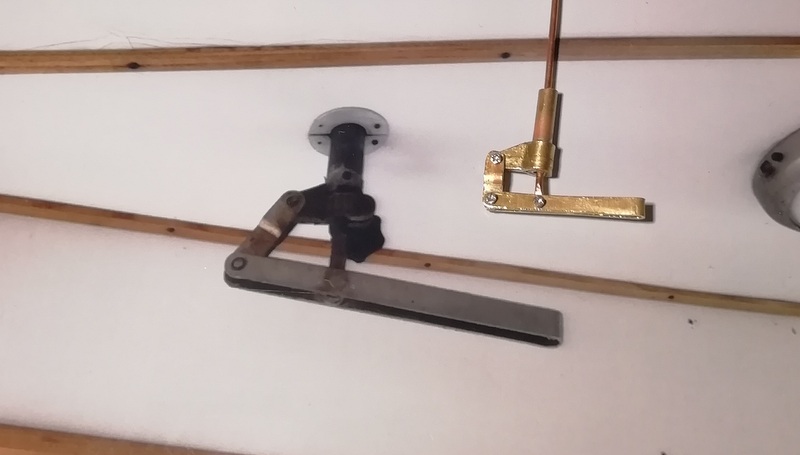

Uchwyt sterowania reflektorem na dachu sterówki:


Tu na zdjęciu oryginału.
Tu na zdjęciu oryginału.


Widok z okienka do sterówki:



Re: Motorówka Straży Granicznej S-12 "Szkwał"

: 19 paź 2019, 04:21
autor: TomekA
Niesamowity model! GRATULACJE!!!
Czy mozesz wyszczegolnic, jak zrobiles tapicerke siedziska od lawki?

Re: Motorówka Straży Granicznej S-12 "Szkwał"

: 19 paź 2019, 08:53
autor: Jarek
Jest to sklejka 1,0 mm, potem cienka gąbka. Imitacja skórki to taka skóropodobna folia pozyskana z okladki starego kalendarza (ta sama jest na fotelach) . Pikowanie to węzełki na nitce. Niestety nie miałem zielonej skórki, więc jest pomalowana sprayem.
poniższe zdjęcie chyba wszystko wyjaśnia. ;)

Re: Motorówka Straży Granicznej S-12 "Szkwał"

: 19 paź 2019, 13:45
autor: Karrex
Jarek, szpo ba (chapeau bas :D)

Re: Motorówka Straży Granicznej S-12 "Szkwał"

: 19 paź 2019, 16:37
autor: Jarek
Dziękuję bardzo. Do ostatecznego zakończenia budowy pozostało jeszcze kilka detali.
I będzie można wziąść udział w zawodach w UK. Polska jednostka będzie zapewne miła dla oka.

Re: Motorówka Straży Granicznej S-12 "Szkwał"

: 19 paź 2019, 18:36
autor: rychenko
Jarku wnętrze sterówki prezentuje się rewelacyjnie , koniecznie jedz na jakieś zawody mam nadzieję ze Angole docenią Twój model :)

Re: Motorówka Straży Granicznej S-12 "Szkwał"

: 19 paź 2019, 19:11
autor: futaba
Świetna robota. Miło się patrzy i naprawdę podziwiam Twoją pomysłowość.

Re: Motorówka Straży Granicznej S-12 "Szkwał"

: 25 paź 2019, 23:23
autor: Jarek
Jest w sterówce taki układ rur jakiejś instalacji. Nie za bardzo wiem do czego służy ?

Na modelu wyszło tak (takie samo tylko trochę inne) ;) :
