Strona 29 z 34
Re: drobnicowiec FRANCISZEK ZUBRZYCKI
: 25 wrz 2019, 19:19
autor: Jacek.
Uporałem sie trochę czasu mnie to zajęło ale jestem zadowolony( nie wiem czy filmik wyświetla się )
https://www.facebook.com/jacek.kempinsk ... 751307068/ Położona cienka szpachlówka natryskowa teraz mogę wlutować .
Re: drobnicowiec FRANCISZEK ZUBRZYCKI
: 04 paź 2019, 21:17
autor: Jacek.
Zanim wlutuję ładownie muszę skończyć kadłub . Trochę po szpachlować i wygładzić na gotowo . Wyprofilować stępkę przechyłową
Re: drobnicowiec FRANCISZEK ZUBRZYCKI
: 25 gru 2019, 11:31
autor: Jacek.
Myślę ze w nadchodzącym roku budowa ruszy . Ten rok a dokładniej jego druga połowę poświeciłem na dokończenie mojego Lotusa . Uruchomiłem hamulce rozwiązałem zmianę biegów i model jest gotowy . W statku dużo czasu poświęciłem na ładowniach a dokładniej nad otwieraniem ich .Ten mechanizm jest najnowszym moim wynalazkiem . Oparty jest na serwie i mechanizmie zębatym . Dlaczego na mechanizmie a no dlatego że samo serwo z spowalniaczem nie dało by mi odpowiedniej siły do podniesienia pokryw . Zaleta wyeliminowanie wyłaczników krańcowych .
https://www.youtube.com/watch?v=qXI0FaYHhBE
Re: drobnicowiec FRANCISZEK ZUBRZYCKI
: 22 lut 2020, 20:58
autor: Jacek.
Prace nad stoperem do łańcucha kotwicznego . Może nie będzie idealnie odtworzony ale musi działać . Brakuje jeszcze szczek dociskających łańcuch , są w trakcie budowy.
Re: drobnicowiec FRANCISZEK ZUBRZYCKI
: 25 lut 2020, 18:30
autor: Jacek.
Stopery gotowe,działają .
Re: drobnicowiec FRANCISZEK ZUBRZYCKI
: 07 mar 2020, 10:26
autor: Jacek.
Muszę do dalszych prac znać wyporność . W tym celu umieszczam podzespoły . Umieszczam je tak że za każdym razem sprawdzam przechył. Teraz mam umieszczone podzespoły silnik napędowy wraz z wałem i śrubą . Na dziobie , międzypokład ,blacha aluminiowa 2 mm a na niej 2 mechanizmy otwierające przednie pokrywy wraz z mechanizmem podnoszącym . Pod tym pokładem znajduje się silnik napędowy od steru strumieniowego . Na tym samym pokładzie znajduje się silnik z przekładnią od podnoszenia kotwic oraz mechanizmy podnoszące pokrywy.Teraz musza dodać między pokład na rufie aby tam umieścić serwo od steru oraz mechanizm podnoszenia pokryw .Na końcu dodam całą elektronikę .
Re: drobnicowiec FRANCISZEK ZUBRZYCKI
: 07 mar 2020, 12:02
autor: Witek...
Dryfuje w tej wannie jak karp wigilijny
pełen podziw dla tych wszystkich działających urządzeń.
Re: drobnicowiec FRANCISZEK ZUBRZYCKI
: 07 mar 2020, 17:33
autor: ryszardb
Przepraszam że tak późno przesyłam materiały , ale miałem kłopoty z kompem. Długo nie mogłem pracować , był przeprogramowywany. Widzę że już zrobiłeś stopery idealnie, ale dla porządku na zaś prześle troszkę materiałów .

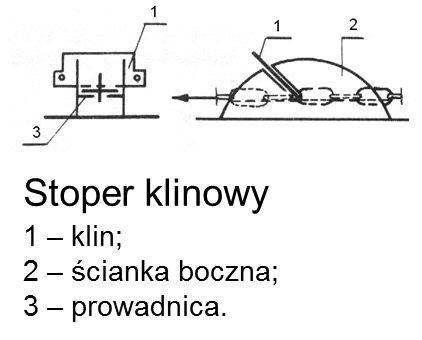

- Obraz1.png (27.84 KiB) Przejrzano 5462 razy

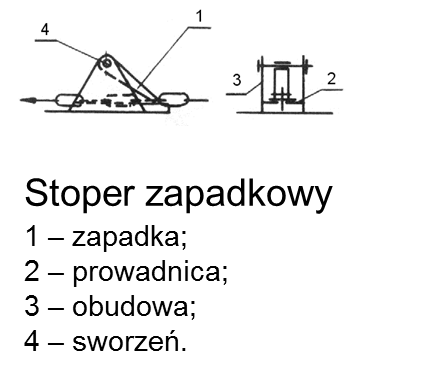

- Obraz2.png (21.65 KiB) Przejrzano 5462 razy

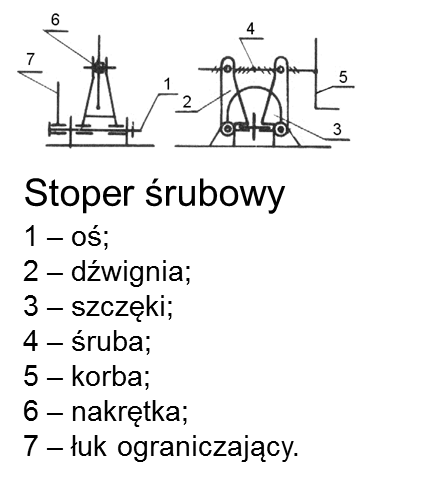

- Obraz3.png (30.08 KiB) Przejrzano 5462 razy

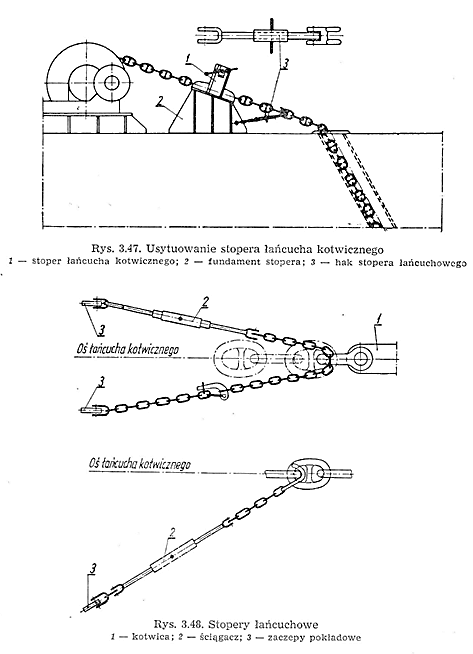

- stoper łańcuchowy1.png (51.63 KiB) Przejrzano 5462 razy

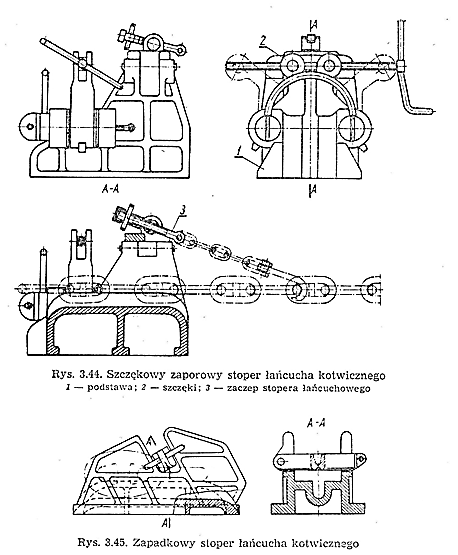

- stoper szczękowy i zapadkowy.png (67.5 KiB) Przejrzano 5462 razy
Super robota lepsza niż stczniowców
Pozdrowienia
Ryszard
Re: drobnicowiec FRANCISZEK ZUBRZYCKI
: 24 mar 2020, 20:06
autor: Jacek.
Wszystkie mechanizmy działają i teraz będę pracował na pokładzie dziobowym aby zamocować wyciągarkę do łańcucha i stoper .
Re: drobnicowiec FRANCISZEK ZUBRZYCKI
: 20 cze 2020, 10:56
autor: Jacek.
Po długich przymiarkach próbach i niepowodzeniach aby zrobić przekładnie wciągarki w skali 1:200 musiałem wyeliminować górną przekładnie . W tym celu musiałem zrobić właz rewizyjny i na tą pokrywę od góry zamontuję wciągarkę a od dołu tego panelu ( od spodu) reszta przekładni . Pokrywa będzie przykręcana śrubkami 1 mm. Do poprawki będzie korba i założę docelowo kółka zębate od silnika do bębna .
