Re: Orkan zazdrości

: 19 lis 2015, 15:03
autor: Wojtek-Opole
Andrzej1 pisze:Póki co żyrafa stoi na sucho.

Jak to jest podobne do żyrafy, to ja jestem święty turecki. Ale maszt to przypomina. Bardzo zgrabny zresztą. Podest, Andrzeju to wierciłeś, trawiłeś, czy też w jakiś inny sposób tak ładnie podziurawiłeś?

Re: Orkan zazdrości

: 19 lis 2015, 18:20
autor: Andrzej1
Dziędoberek

Podest jest trawiony z blachy 0.2 .
A radar można obejrzeć tu : https://pl.wikipedia.org/wiki/Sea_Giraffe_3-D
I rzeczywiście nazywa się żyrafa. Wcale nie mówiłem, że jest podobny do żyrafy,
on jest po prostu żyrafą i już.

Z ukłonami
Andrzej Korycki
P.S.
Będzie też drabina, będziesz mógł spokojnie napisać, że jest prawie dobrze, bo tak jest.
Andrzej

Re: Orkan zazdrości

: 19 lis 2015, 18:54
autor: oksal
E tam zyrafa;), mnie najbardziej urzekły te spawy.

Andrzej1 pisze:

Z ukłonami
Andrzej Korycki


Andrzej fajnie to wygląda. Jeszcze wykrzyw te "pręty" symulujące drabinkę co Sławek podesłał
:
[quote="Slawek Kromer"]tak wygląda


i będzie bardziej wiarygodnie. Kurcze, super to Ci wychodzi. Aż na tą cześć "taterkę" odbezpieczę ;)

Re: Orkan zazdrości

: 05 gru 2015, 15:50
autor: Andrzej1
Dziędobry Ci

Lenię się ale nie za zbytnio. Każdego dnia coś, ale to są małe cosie.
Teraz też nie są duże, ale kompletne. Wszyscy lutują i to pięknie, to ja też. Nie będę gorszy, a co ?
Ostateczna wersja podstaw WKM-B :




Z ukłonami
Andrzej Korycki
P.S.
Adamie jak powyginam te szczeble to farba będzie odpadywać. Ale zobaczę co się da zrobić.
A.

Re: Orkan zazdrości

: 06 sty 2016, 18:49
autor: Andrzej1
Dobry Ci wieczór i zdrowia w Nowym Roku i następnym(ych).
Powoli i nieuchronnie doszedłem do robienia nadbudówki (pokładówki). Pierwsza warstwa
zakończona jest tak :

Musiałem wykonać łuk, najlepiej dokładnie kolisty. Wygięcie HIPSa na ciepło nie powiodło
się, musiałem inaczej. Nadbudówka robiona jest z HIPSa 0.5mm z powodu wagi.
Kolejna próba polegała na wytoczeniu wałka o średnicy 27mm i nawinięciu na niego
dwóch warstw HIPSa 0.25 posmarowanych klejem do modeli.
Smarowane były obie warstwy dwukrotnie w celu zmiękczenia. Nawinąłem na wałek
i docisnąłem ściskiem.

Następnego dnia miałem fragment okręgu twardego jak 0.5 mm HIPS i niechętnego do odkształceń.
Z tego łuku wyciąłem takie oto to to :

Te boczne odcinki proste doklejone już po.

Z ukłonami
Andrzej Korycki

Re: Orkan zazdrości

: 18 sty 2016, 16:12
autor: Andrzej1
Wielkie dziędobry Tobie

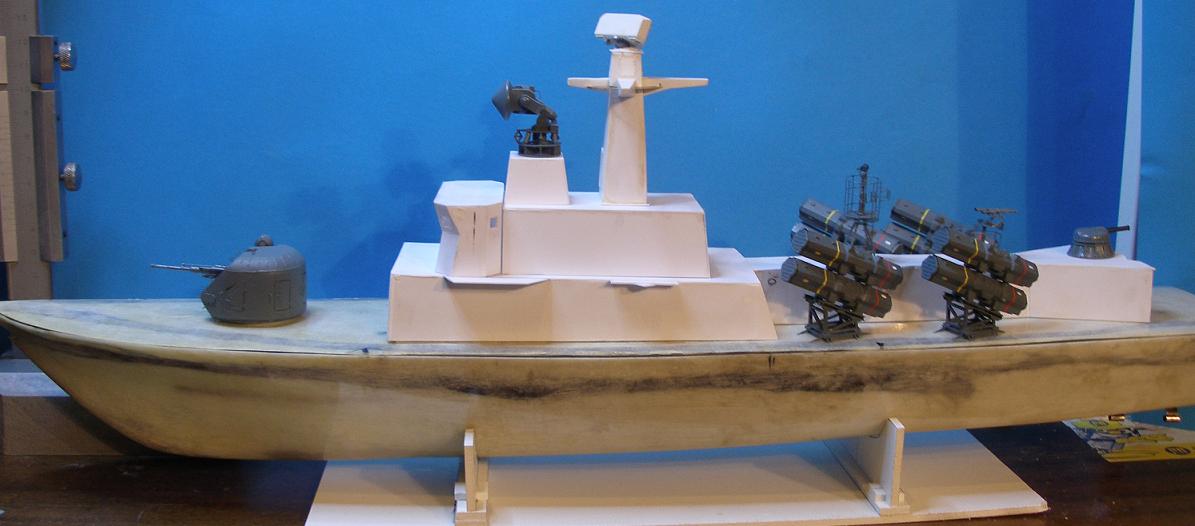

Dziś pokleiłem ostatnią "dużą" bryłę nadbudówki. Jakoś nie mogłem się powstrzymać i ... ło :



Z ukłonami
Andrzej Korycki

Re: Orkan zazdrości

: 18 sty 2016, 16:52
autor: rychenko
witam
No i dobrze ze się nie mogłeś powstrzymać :) widać już cały model a nie poszczególne elementy , zdjęcie co prawda nie oddaje wielkości modelu a szkoda bo nie oddaje tez ogromu pracy ile już włożyłeś w budowę.

Re: Orkan zazdrości

: 18 sty 2016, 17:29
autor: myszor
I fajne to - ło .
Masz Ty Andrzeju cierpliwość . Brawo .

Re: Orkan zazdrości

: 18 sty 2016, 17:35
autor: Andrzej1
rychenko pisze:... zdjęcie co prawda nie oddaje wielkości modelu ...

Wielkość modelu wynosi 50 cm. Ładne zdanie, nieprawdaż ?
Waga tego co na zdjęciu, bez podstawki, 220 gramów.
Dziękuję Panom za motywację do dalszej wzmożonej pracy na niwie i łonie.

Z ukłonam
Andrzej Korycki

Re: Orkan zazdrości

: 23 kwie 2016, 12:40
autor: Andrzej1
Dziędobry Ci, w zasadzie nie wiem, czy gratulować Tobie, żeś tu zajrzał czy, współczuć ... .
Ale jak już jesteś, to se popatrz, a co mi tam.

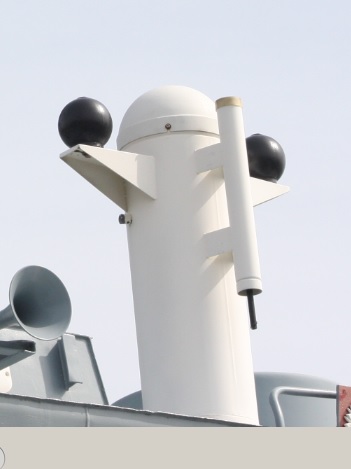

Wymęczyłem wreszcie kompas, któren w oryginale wygląda tak :

Najwięcej kłopotu sprawiły mi kule kompensacyjne, które mają średnicę circa 1.6mm.
Robiłem je w ten sposób :
Z ramki od modelu wytoczyłem wałek o średnicy 1.75mm. Koniec wałka ukształtowałem
na prawie półkulę. Taką prawie półkulę odciąłem (tokarka). I tak cztery razy.
Dwie połówki skleiłem i otrzymałem elipsoidę nieobrotową. To cóś przykleiłem
do słupka 1mmx1mm z polistyrenu. Słupek ten traktowałem jako uchwyt. Po wyschnięciu próbowałem obrobić na kształt kuli.
Wyszły nienachalne kule, ale w realu tego nie widać.

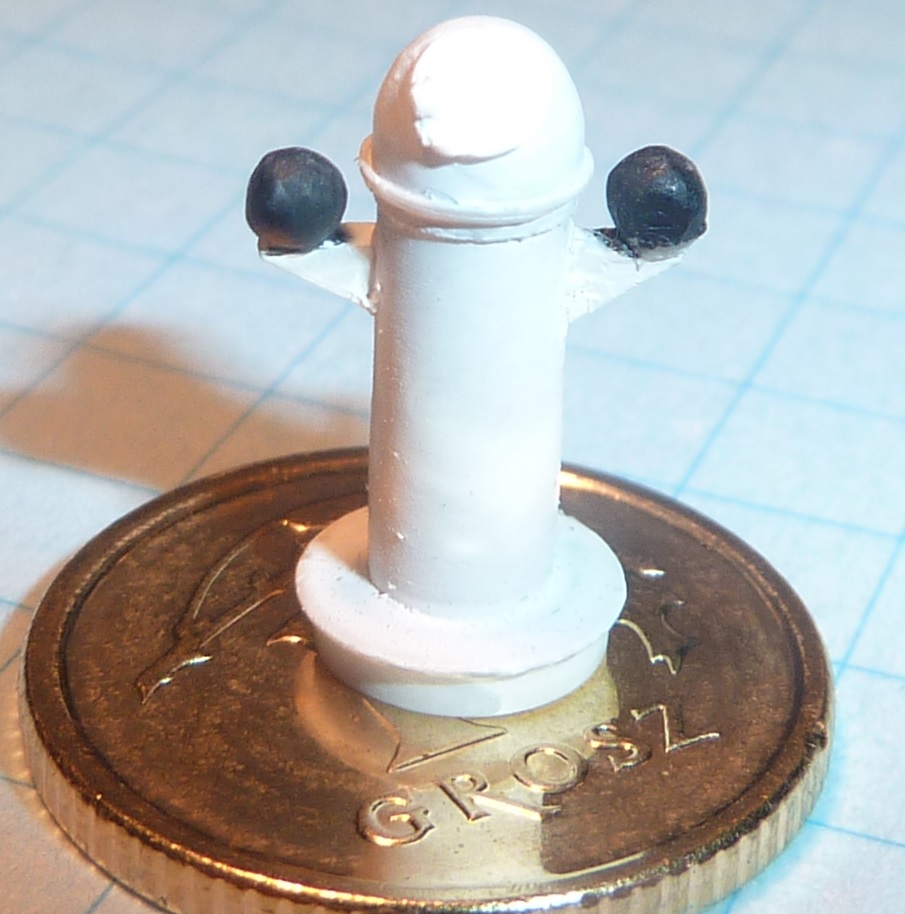

Kule odciąłem i przykleiłem do kompasu i jest jak jest :


Malowane pędzlem farbami Tamiya. Łatwo poszło bo polistyren był w większości biały.
Trochę od oryginału odbiega - ale cóż. Ale za to waży prawie nic, bo pusty w środku.
Nie jest to wszystko co zrobiłem, ale jest to największe cóś. Trwają prace przy nadbudówce,
maszcie i zabieram się do kadłuba, który trzeba uzbroić i skleić z pokładem - fuj.

Ale jak patrzę na relację Kazimierza, to ja chyba zaprzestanę swojej.
Jakaś niezdara ze mnie i w dodatku powolna bardzo.
Może się zapiszę na kurs tańca do chóru przy Kole Gospodyń.

Z ukłonami
Andrzej Korycki
