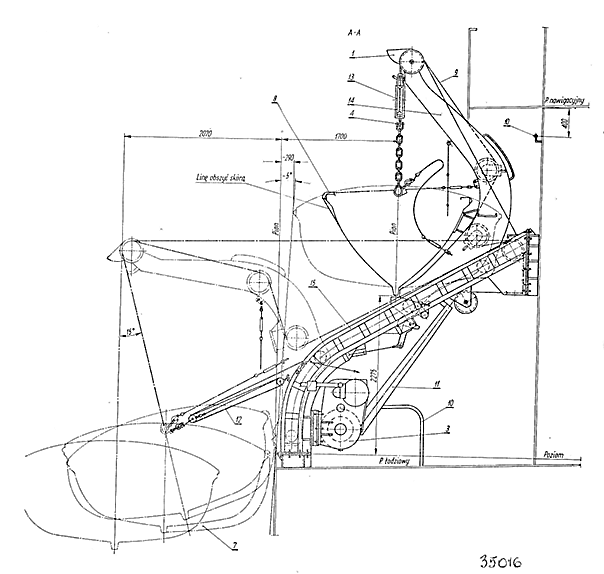

Podsyłam rysunek żurawika grawitacyjnego Jakie są stosowane do dziś

: Żurawik.png (50.83 KiB) Przejrzano 1110 razy

Jak potrzeba mam jeszcze inne.

: [060660].jpg (122.5 KiB) Przejrzano 1110 razy

Szczęśliwego Nowego Roku !!!

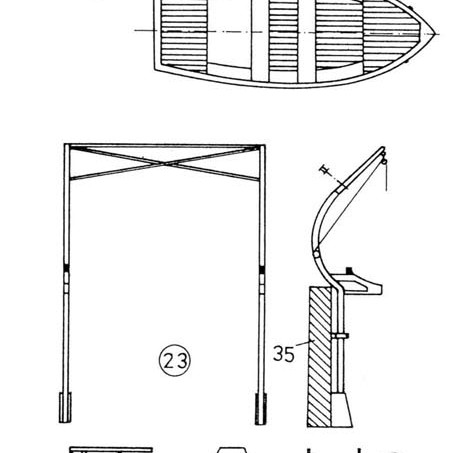

W moim przypadku żurawiki wyglądają jak na rysunku.

: HermesB2.jpg (51.97 KiB) Przejrzano 1004 razy

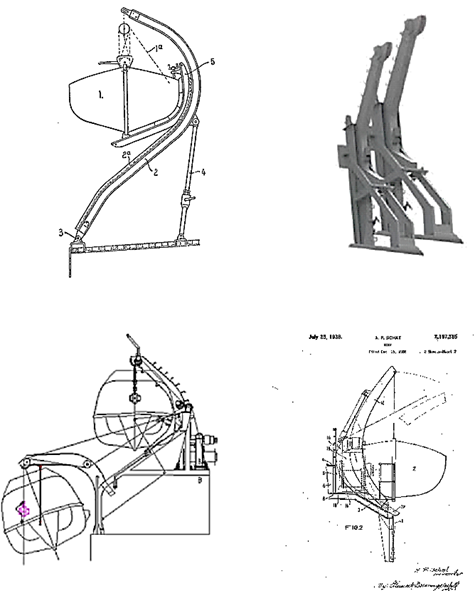

Ten żurawik jest przystosowany do modelu. Jest bardzo uproszczony. Przejrzałem starsze typy żurawików i takowego nie znalazłem. Jest dużo podobnych.

: Zurawiki rysunki.png (135.29 KiB) Przejrzano 953 razy

: żurawiki grawitacyjne.png (608.68 KiB) Przejrzano 953 razy

Pozdrowienia Ryszard

Dzięki bardzo. Coś wykombinuję. Plany są mało dokładne, tak, że model nie będzie na zawodach.
Do obejrzenia film Zbudowane przeze mnie modele statków w tytule Filmy modelarskie na pfmrc.eu

Z żurawikami sobie poradzę. Zrobiłem windę do spuszczania szalup ale tak, żeby wyglądało, że jest funkcjonalnie.
Natomiast brakuje mi szczegółów do tych rysunków.

: Hermes_wycinek.jpg (9.89 KiB) Przejrzano 331 razy

: Hermes kotwiczna.jpg (34.65 KiB) Przejrzano 331 razy

Z 4 mniej więcej wiem. Gorzej z 10.

Wejdź na stronę Ship old windlas i kliknij grafikę
https://www.google.com/search?client=fi ... 1.25&aic=0

Pozdroweienia
Ryszard

tutaj masz windy cumownicze mooring winch
https://www.google.com/search?client=fi ... 1.25&aic=0

Dzięki za linki.

Czy tak może być prawidłowo.
1-silnik
2-przekładnia
3-nie wiem, może osłona
4-bęben do liny
Prostokąty na dole rysunku nie wiem. Mogę pominąć.
Oglądałem różne zdjęcia modelu Hermesa. Jest zupełna dowolność.

Urządzenia są takie jak opisałeś

Pozdrowienia Ryszard
