galeas karol & maria

: 05 lis 2018, 17:50
autor: marek_p.
Witam

Już prawie od dwóch lat śledzę na portalu zmagania z projektem K&M. Jednocześnie rozpocząłem wciągającą przygodę z budową tego modelu. Obecnie jestem na etapie, który oceniam na ok. 50 i kilka %.
Ponieważ jestem początkującym użytkownikiem na tym forum, zapewne upłynie trochę czasu aż opanuję
publikowanie postów ze zmagania się z tym modelem.

Re: galeas karol & maria

: 21 lis 2018, 21:00
autor: marek_p.
Cześć
Mam trochę wolnego czasu i chcę przedstawić stan mojego modelu K&M na dzień dzisiejszy.
Montuję jufersy i powiązane z nimi wanty.

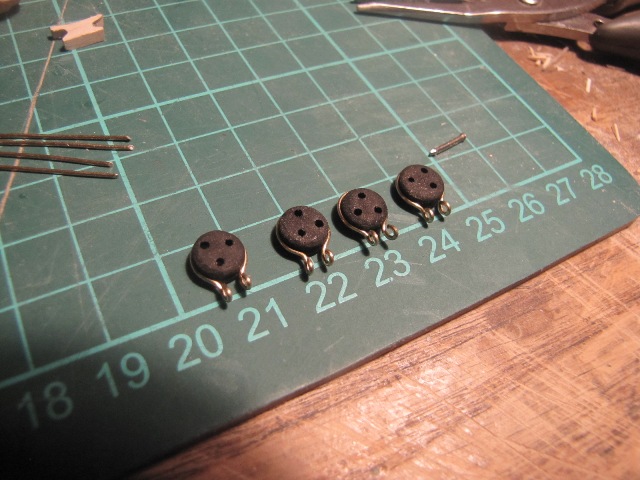

przygotowanie jufersów
przygotowanie jufersów


A tak wyglądają na modelu:

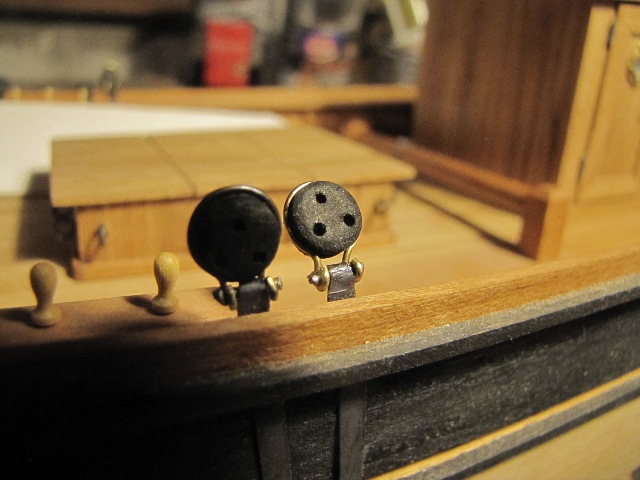

jufersy w jarzmach
jufersy w jarzmach

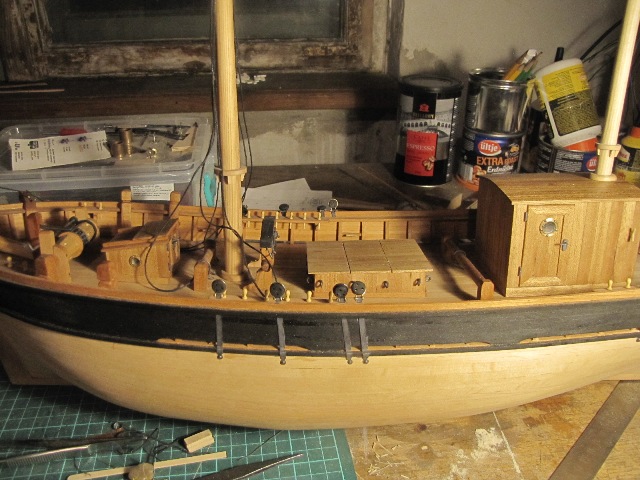

szerszy widok budowanego modelu Karola i Marii
szerszy widok budowanego modelu Karola i Marii

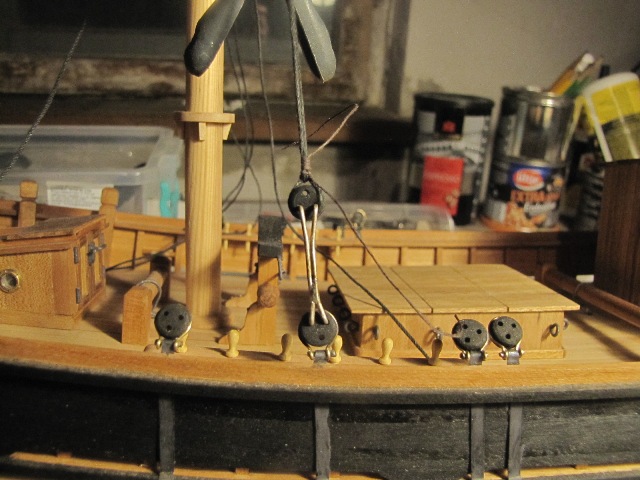

naciąganie pierwszej wanty
naciąganie pierwszej wanty

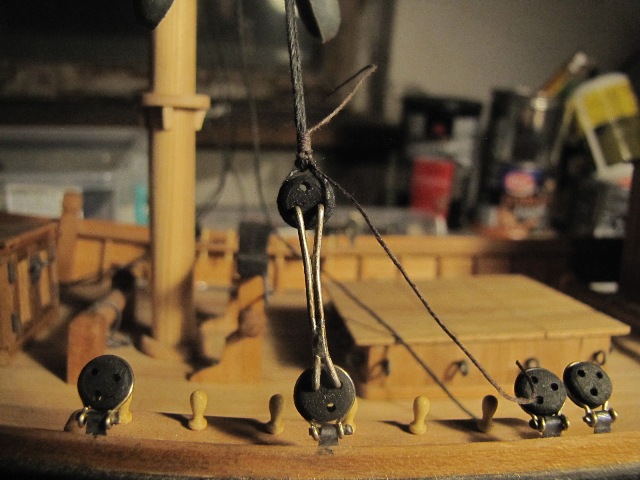

pierwsza wanta w większym zbliżeniu
pierwsza wanta w większym zbliżeniu


A poniżej zdjęcia z początku zmagań z modelem Karola i Marii:

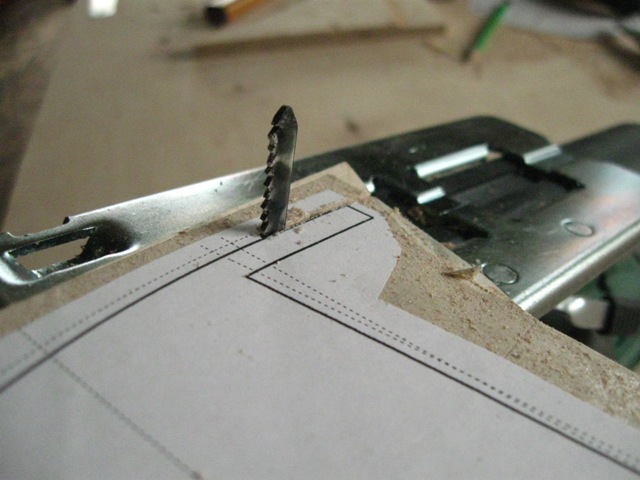

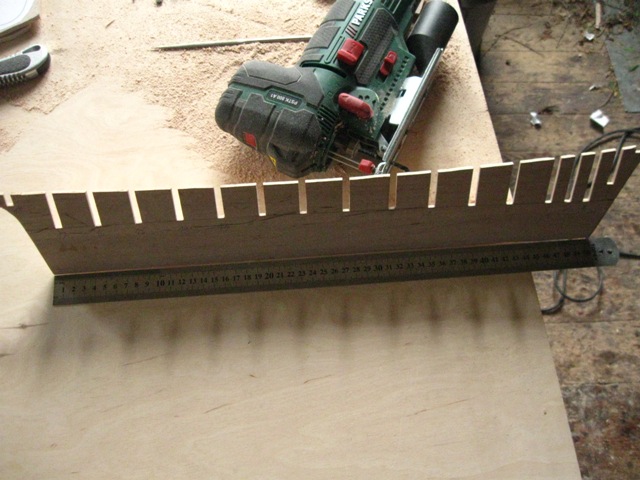

wycinanie jednej z wręg
wycinanie jednej z wręg

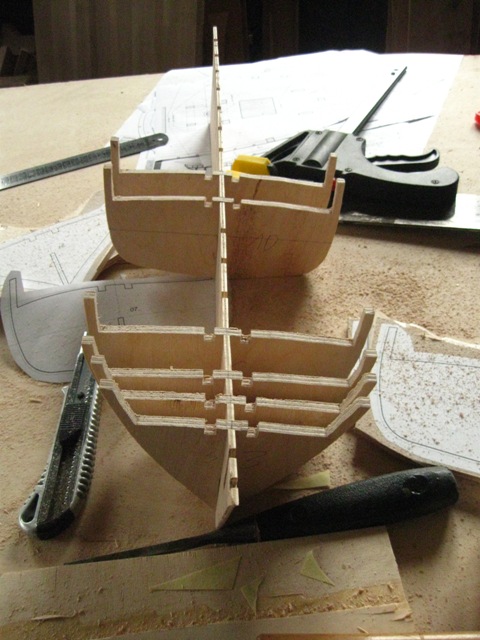

pierwsze przymiarki wyciętych wręg
pierwsze przymiarki wyciętych wręg


To tyle na dzisiaj. Do następnego spotkania.
Marek

Re: galeas karol & maria

: 21 lis 2018, 21:12
autor: ralfee3
Super że powstaje kolejna K&M, szkoda, że nie wrzuciłeś więcej zdjęć.

Re: galeas karol & maria

: 21 lis 2018, 21:16
autor: marek_p.
Witaj ralfee3

ze zdjęciami mam pewien problem - rozrzucone są po kilku folderach w kilku komputrach.
W miarę możliwości (czas oraz trochę chęci) będę zamieszczał kolejne zdjęcia z postępu prac oraz z początkowych etapów.
pozdrawiam
Marek

Re: galeas karol & maria

: 22 lis 2018, 11:35
autor: marek_p.
cześć
poniżej przedstawiam zdjęcia z pokrywania kadłuba Karola i Marii, pokrycie wykonane z listewek olchowych jako jednowarstwowe

pawęż rufowa:



pokrywanie burt:





szlifowanie pokrycia
szlifowanie pokrycia

Re: galeas karol & maria

: 22 lis 2018, 14:27
autor: marek_p.
Znalazłem folder ze zdjęciami bukszprytu, kilka z nich prezentuję poniżej:






Re: galeas karol & maria

: 23 lis 2018, 09:22
autor: marek_p.
witam
kolejna porcja zdjęć, tym razem szkielet i jego wypełnianie

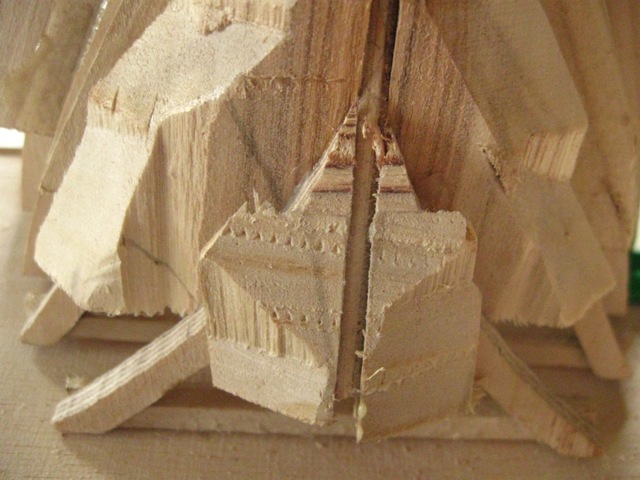

wypełnianie klockami topolowymi przestrzeni pomiędzy wręgami dziobowymi i rufowymi

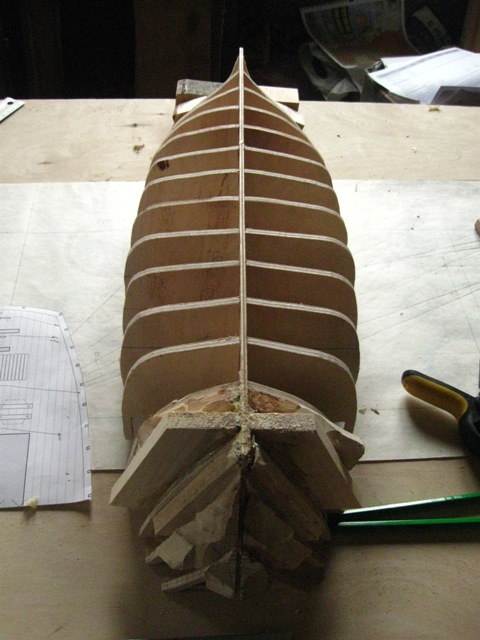

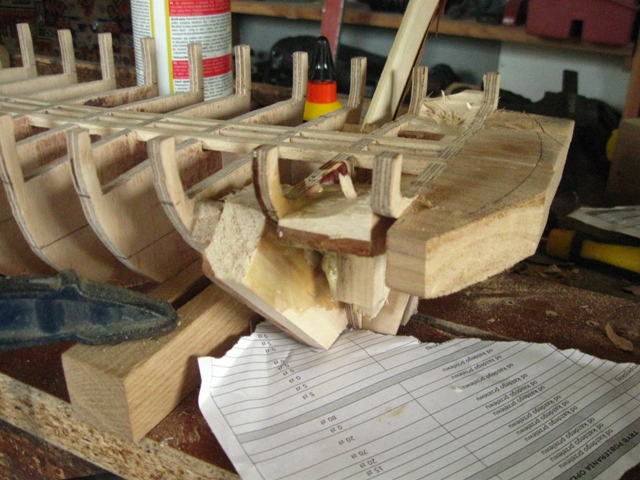

wypełnienie klockami topolowymi pomiędzy wręgami rufowymi
wypełnienie klockami topolowymi pomiędzy wręgami rufowymi

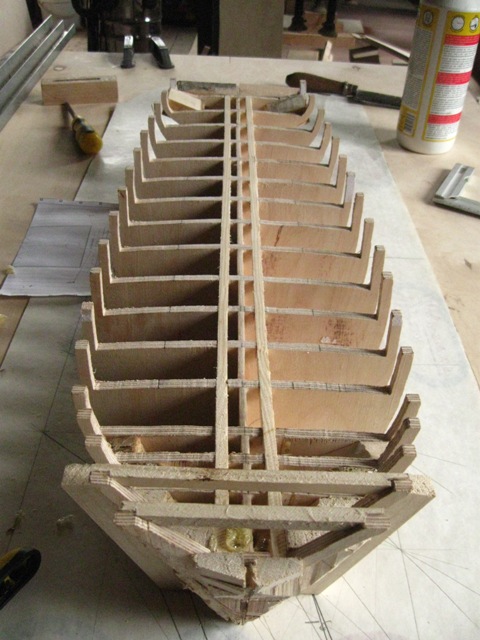

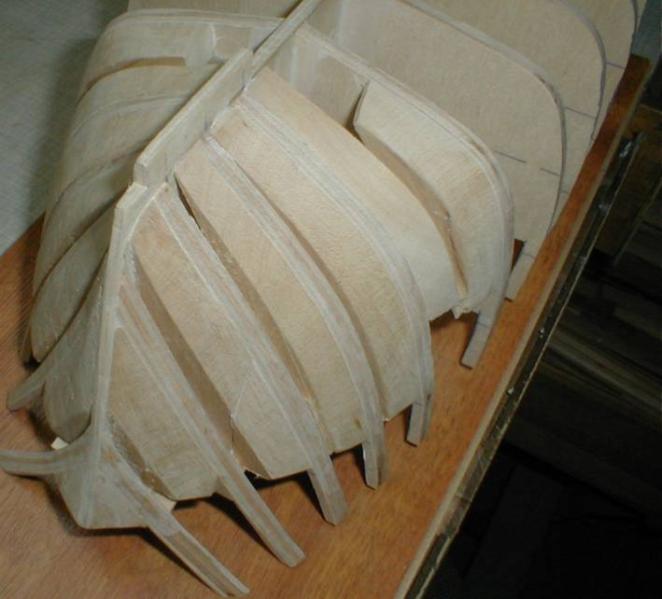

wypełnienie pomiędzy wręgami dziobowymi - klocki topolowe
wypełnienie pomiędzy wręgami dziobowymi - klocki topolowe

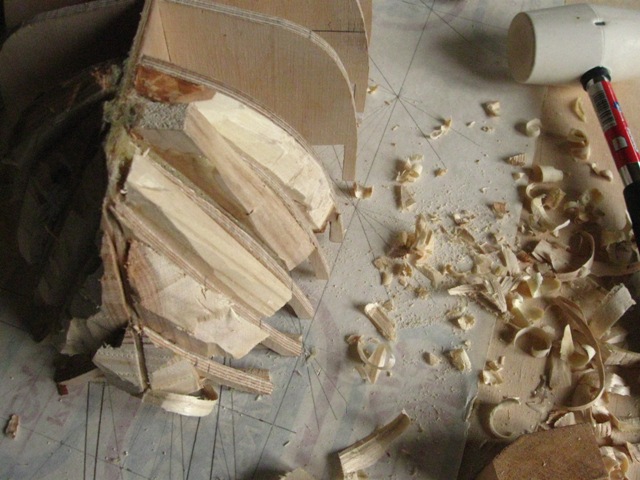

obróbka wklejek dziobowych
obróbka wklejek dziobowych

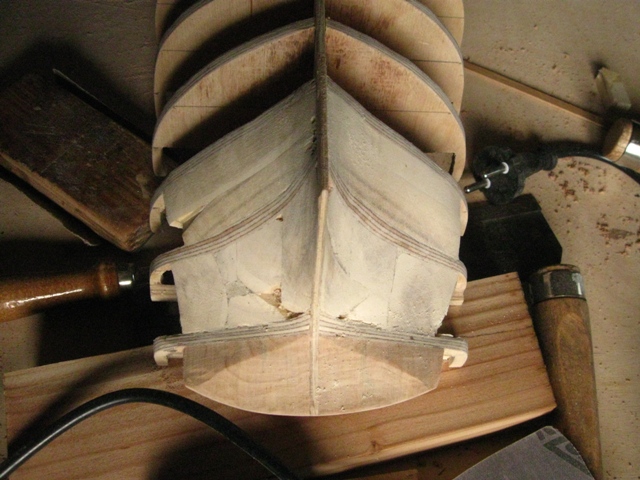

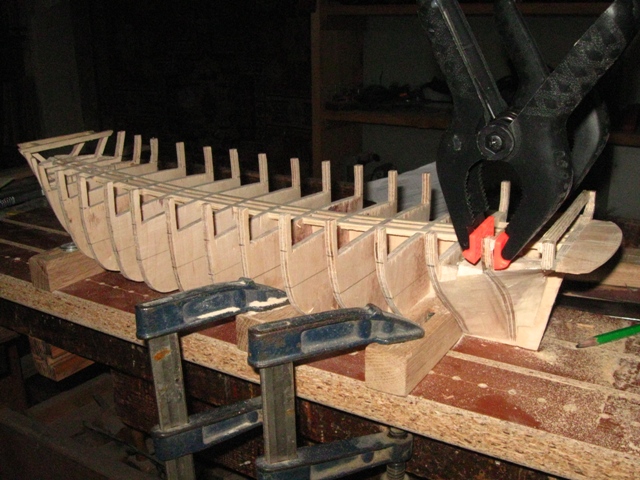

kilka widoków szkieletu K&M po szlifowaniu





wklejanie wzmocnień do zamocowania masztów w kadłubie

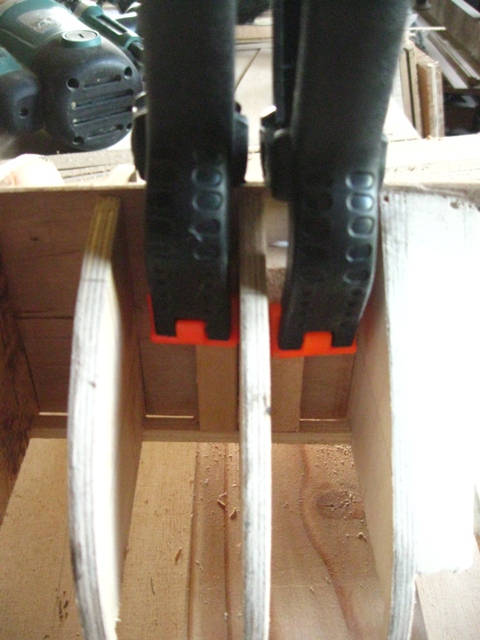

pierwsze wklejki pod maszt
pierwsze wklejki pod maszt

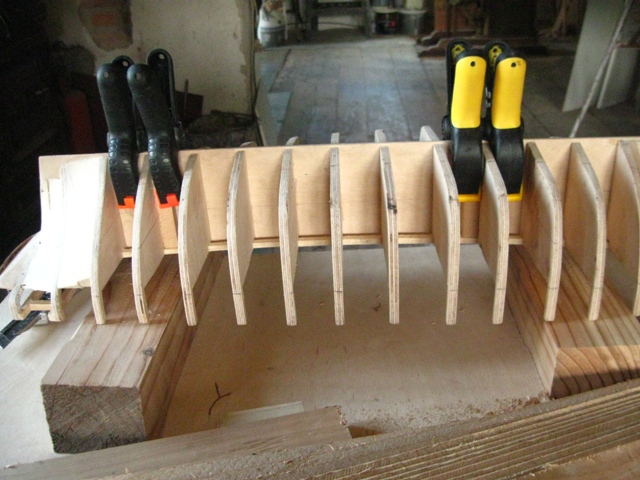

wklejki pod mocowanie obu masztów
wklejki pod mocowanie obu masztów


pozdrawiam
Marek

Re: galeas karol & maria

: 24 lis 2018, 22:06
autor: marek_p.
witam
kolejna porcja zdjęć z etapu budowy szkieletu modelu Karola & Marii:

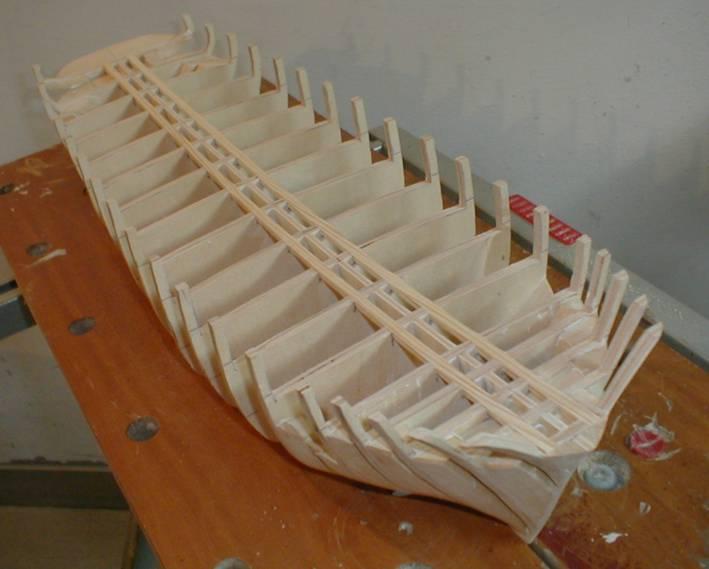

widok ogólny szkieletu kadłuba
widok ogólny szkieletu kadłuba

Re: galeas karol & maria

: 24 lis 2018, 23:11
autor: marek_p.
witam

odnalazłemzdjęcia dokumentujące wykonanie steru i jego zamocowanie:



















to tyle w tym poście

Re: galeas karol & maria

: 25 lis 2018, 18:03
autor: marek_p.
witam

jeszcze do tematu bukszpryt, kolejne odnalezione zdjęcia:
